Manuel de réparation

Département des transmissions tout-terrain et des trains de roues couple de serrage

Engager le circlip dans la saignée de la goupille d’arrêt. Puis, insérer la goupille d’arrêt prémontée dans le trou en croix de l’arbre d’embrayage.

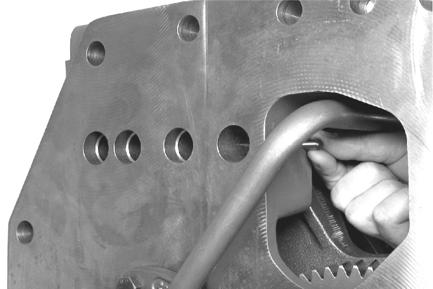

Insérer la goupille d’arrêt (longueur 25,9 mm) dans le trou en croix à travers le trou latéral du carter. Se référer à la ligne ou à la flèche pour la position.

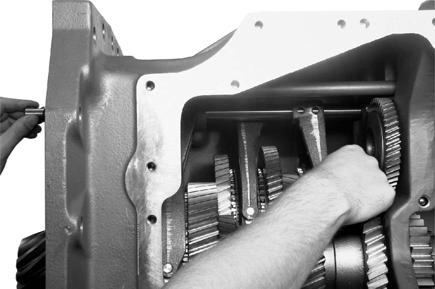

Monter l’arbre d’embrayage en relevant la fourchette d’embrayage (3e/4e vitesse) et le fixer provisoirement avec des axes filetés.

Aligner les trous taraudés avec les saignées de l’arbre d’embrayage !

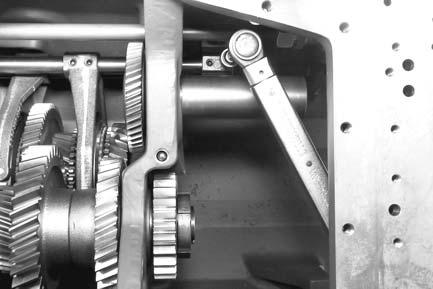

Installer l’entraîneur.

Aligner les trous taraudés avec les saignées de l’arbre d’embrayage !
