Manuel de réparation
from The title of your pDEUTZ-FAHR TRANSMISSION DE TRACTEUR - ZF T-7336 PS Manuel d'atelier - Publication

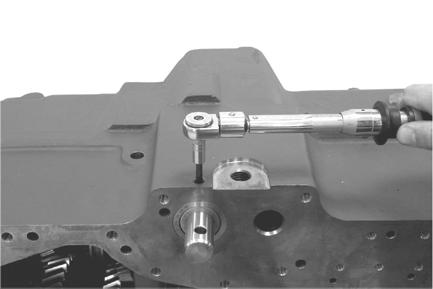

Département des transmissions tout-terrain et des trains de roues couple de serrage . . . . . . . . . . . . . . . . . . . MA = 25 Nm
Insérer l’arbre d’embrayage en montant le doigt de commande et le fixer auparavant avec des axes filetés.
Aligner les trous taraudés avec les saignées de l’arbre d’embrayage !

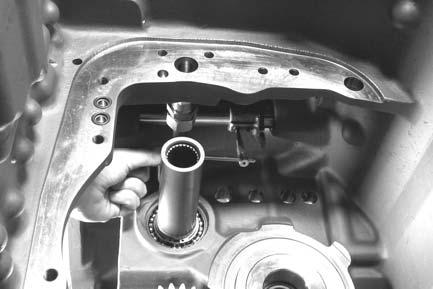

Insérer la douille prémontée dans l’orifice du carter et la fixer avec un axe fileté.
Appliquer de la colle Loctite (type n° 270) sur l’axe fileté !
Installer l’arbre d’embrayage 5e/6e vitesse

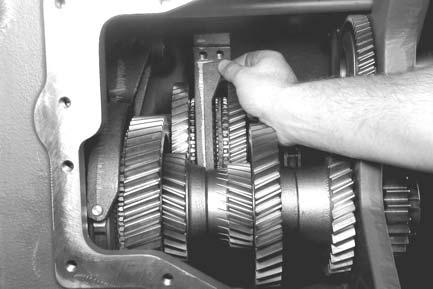

Insérer les garnitures flottantes avec de la graisse dans les trous et positionner la fourchette d’embrayage (5e/6e vitesse).

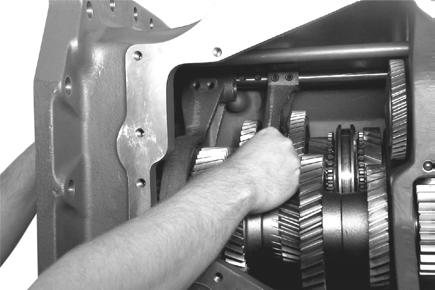

Monter l’arbre d’embrayage en relevant la fourchette d’embrayage (5e/6e vitesse) et le fixer provisoirement avec des axes filetés.
Aligner les trous taraudés avec les saignées de l’arbre d’embrayage !
Figure 97
