Manuel de réparation
from The title of your pDEUTZ-FAHR TRANSMISSION DE TRACTEUR - ZF T-7336 PS Manuel d'atelier - Publication
Département des transmissions tout-terrain et des trains de roues

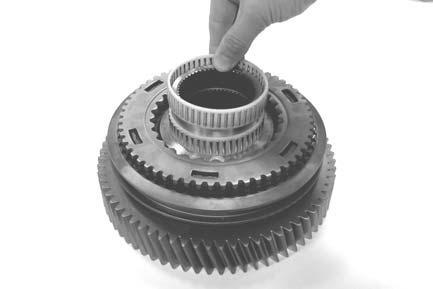

Mettre en place le roulement à aiguilles (2x).

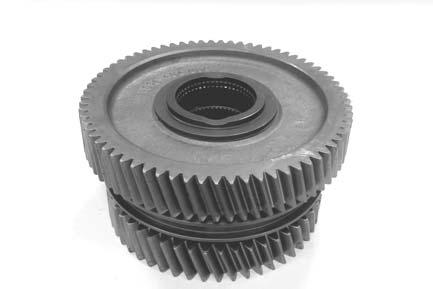

Monter l’engrenage (2nde vitesse) dans l’engrenage interne du disque d’embrayage.
La position des différentes pièces doit être absolument précise pour permettre de poursuivre le montage. En cas de négligence, les éléments de pression risquent de s’ouvrir !
Monter l’arbre principal (figure 67 … 87)

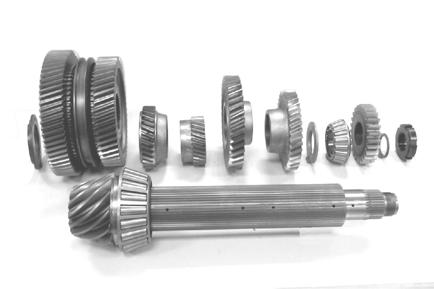

La figure à gauche montre les composants de l’arbre principal.

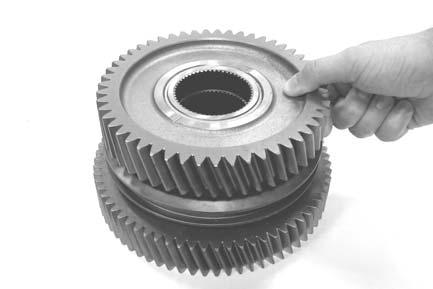

Fixer la rondelle de butée (voir flèche) avec de la graisse sur l’engrenage (1ère vitesse).
Attention à la position de montage : installer la rondelle de butée avec le collet de butée orienté vers le haut !
