Manuel de réparation
from The title of your pDEUTZ-FAHR TRANSMISSION DE TRACTEUR - ZF T-7336 PS Manuel d'atelier - Publication
Département des transmissions tout-terrain et des trains de roues

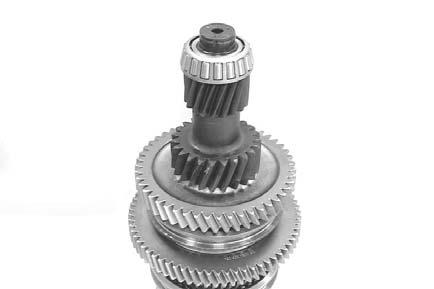

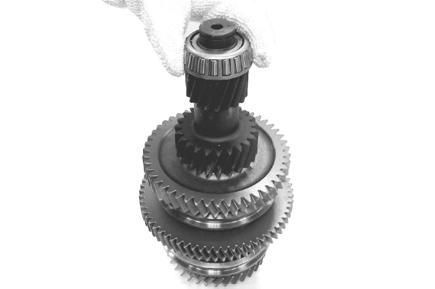

Chauffer le roulement à rouleaux coniques se trouvant du côté de l’entraînement et le mettre en place jusqu’au contact.
Une fois refroidi, installer le roulement à la suite !
Mettre en place l’anneau rectangulaire (voir flèche) dans la rainure annulaire et le fermer.

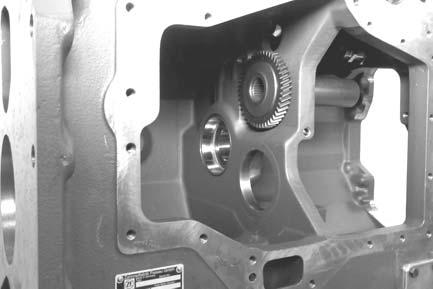

Placer la bague extérieure de roulement (voir flèche)dans le trou du carter jusqu’au contact.
(S) outil de montage 5870 058 073
(S) manche 5870 260 002

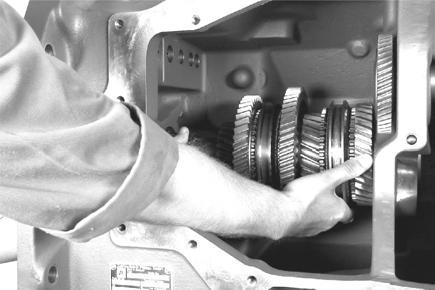

Insérer l’arbre intermédiaire prémonté dans le carter et le positionner.

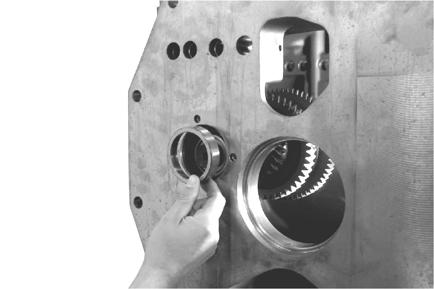

Monter la bague extérieure de roulement.
Ajuster le jeu axial de l’arbre intermédiaire de 0,05 … 0,12 mm (figure 37 … 41)
Faire pivoter le carter de 90° et positionner la bague extérieure de roulement avec précision jusqu’au contact.

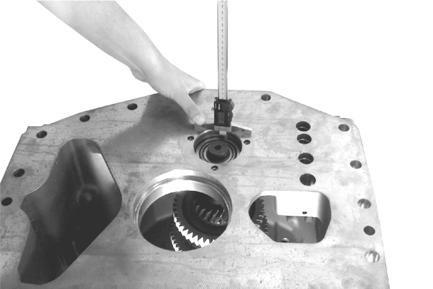

Mesurer la dim. I, allant de la face de montage du carter jusqu’à la surface de la bague extérieure de roulement. Dim. I par ex.

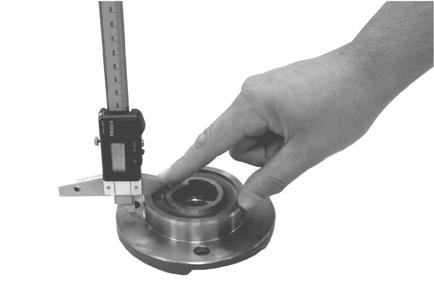

Mesurer la dim. II, de la surface jusqu’à la face de montage du couvercle. Dim. II par ex.
Exemple « B » :
