Manuel de réparation
from The title of your pDEUTZ-FAHR TRANSMISSION DE TRACTEUR - ZF T-7336 PS Manuel d'atelier - Publication
Département des transmissions tout-terrain et des trains de roues
6.3 Montage de l’arbre intermédiaire

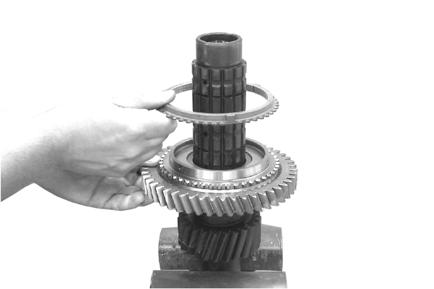

Assembler l’engrenage (5e vitesse) et la bague de synchroniseur.
Graisser tous les composants avant le montage !

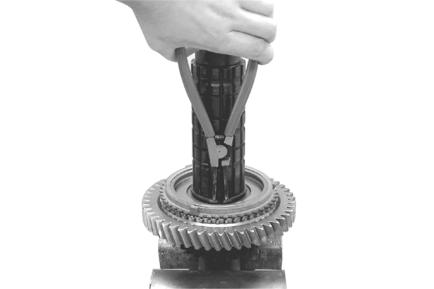

Fixer l’engrenage à l’aide d’un anneau de retenue.
(S) jeu de pinces externes 5870 900 015
Insérer les ressorts de compression, les boulons à bout rond et les éléments de pression dans les trous du corps du synchroniseur.
Précharger les éléments de pression et monter le manchon coulissant.
Attention à ce que les saignées dans le corps du synchroniseur soient en contact avec les âmes du manchon coulissant !
