5.3 Démontage de l’arbre intermédiaire

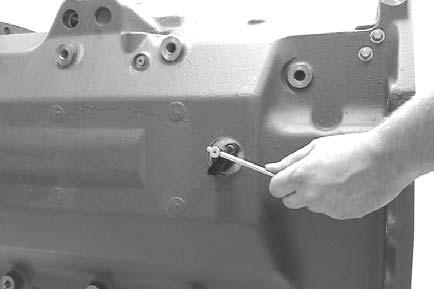

Desserrer la vis d’assemblage et retirer le transmetteur de vitesse de l’orifice du carter.

Desserrer l’assemblage boulonné et la vis de jonction (voir flèche) et retirer le tuyau.

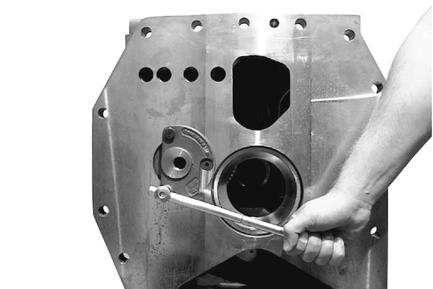

Desserrer les vis hexagonales et la vis à tête fraisée.

Puis, sortir le couvercle de l’orifice du carter et retirer la cale située derrière.

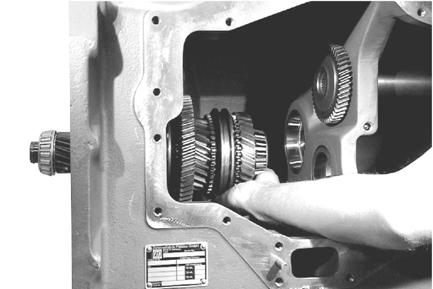

Presser l’arbre intermédiaire dans le carter dans le sens de la flèche.

Attention à la bague extérieure de roulement et à l’arbre intermédiaire libérés !

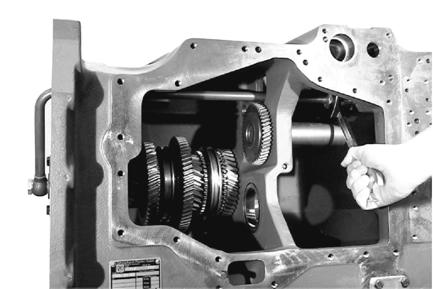

Puis soulever l’arbre intermédiaire hors du carter.
