Manuel de réparation

Département des transmissions tout-terrain et des trains de roues

4.2 Démontage du réducteur de vitesses

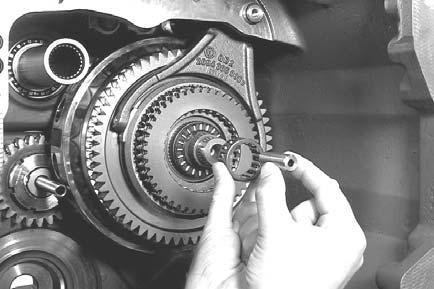

Retirer le tuyau et le roulement à aiguilles.

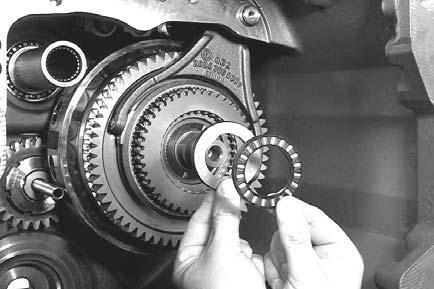

Enlever le roulement axial et la cale.

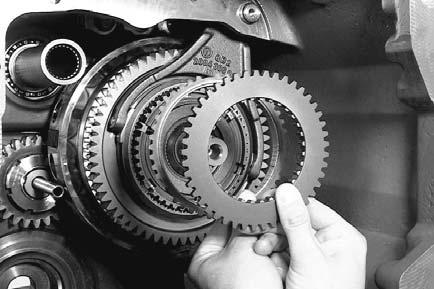

Retirer le corps d’embrayage et la bague de synchroniseur.

Marquer la fourchette d’embrayage d’un point.

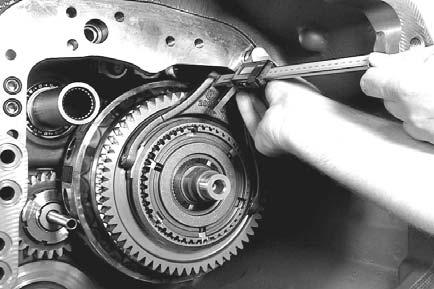

Puis mesurer la dimension de contrôle, allant de la face de l’axe de fourchette jusqu’au point marqué sur la fourchette d’embrayage, et noter la dimension.

Dimension de contrôle, par ex. . . . . . . . .. . . . . . . . . . . 46,20 mm

(S) jauge de profondeur numérique 5870 200 072
