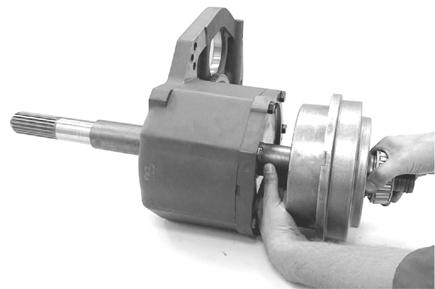

Sortir le mécanisme complet de traction avant du couvercle.

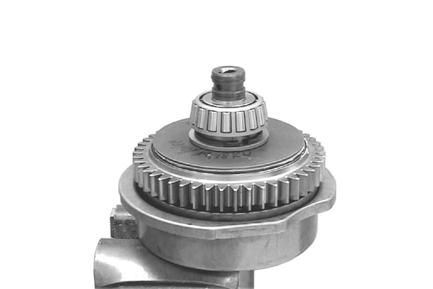

Déplier les brides en tôle (3x) et retirer la tôle de protection. Puis retirer les anneaux rectangulaires (voir flèches).

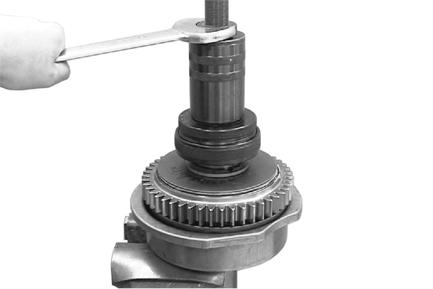

Retirer le roulement à rouleaux coniques.
(S) outil de serrage 5873 001 064
(S) outil de base 5873 001 000

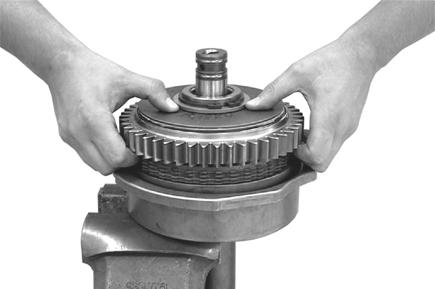

Retirer l’embrayage de l’arbre et le sortir du carter fixe d’embrayage.
Département des transmissions tout-terrain et des trains de roues

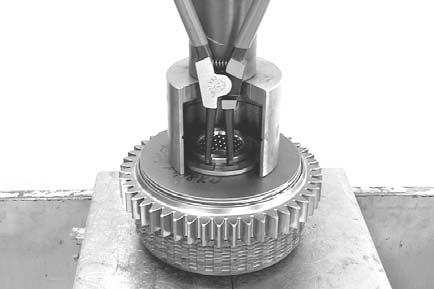

Précharger le ressort à lames avec une presse.
Puis, enlever l’anneau de retenue et retirer la cale ainsi que le ressort à lames.
(S) bague de pression 5870 506 116
Enlever l’anneau de retenue et retirer le jeu de disques et les cales libérés.
(S) jeu de pinces externes 5870 900 015

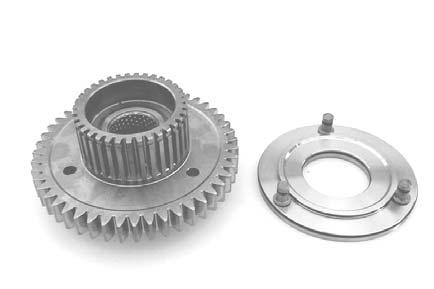

Presser de façon homogène sur le piston (sur les boulons de pression) pour le faire sortir de l’engrenage.
Retirer les anneaux rectangulaires (voir flèches).
