Manuel de réparation

Département des transmissions tout-terrain et des trains de roues

4. Démontage de la traction avant, du réducteur de vitesse et de l’embrayage principal

4.1 Démontage de la traction avant

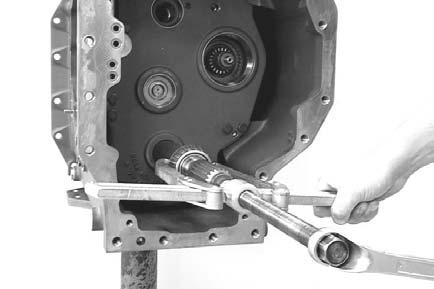

Retirer le roulement à rouleaux coniques de l’arbre de sortie.

(S) extracteur double 5870 970 003

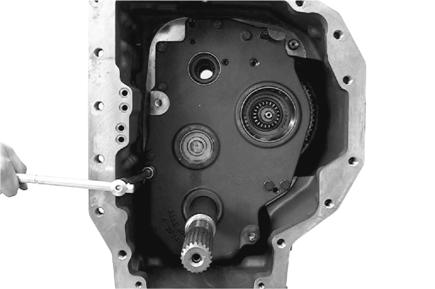

Retirer les goupilles cylindriques (2x) des trous du couvercle avec le percuteur.

(S) percuteur 5870 650 001

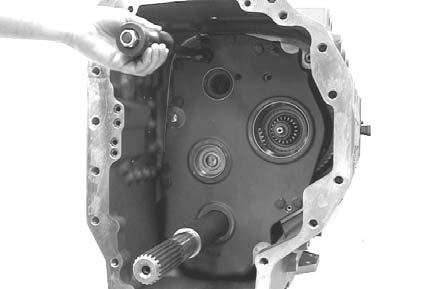

Desserrer deux vis hexagonales et les remplacer par deux vis de réglage (S).

Puis desserrer les vis hexagonales restantes.

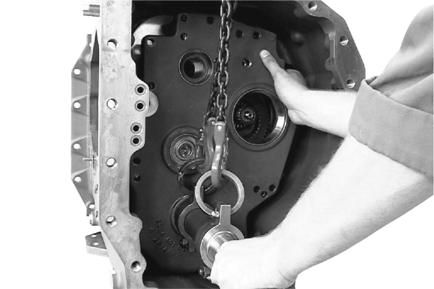

Fixer le dispositif de levage (2x, voir flèches) à l’arbre de sortie. Puis soulever le couvercle avec la traction avant hors du carter de transmission.

(S) appareil de levage 5870 281 050

Attention au corps d’embrayage libéré et à la bague du synchroniseur du réducteur de vitesses !
