Manuel de réparation

Département des transmissions tout-terrain et des trains de roues

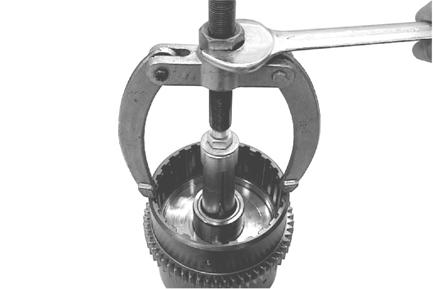

Si nécessaire, retirer la douille d’aiguille du porte-disques.

(S) extracteur interne 5870 300 005

(S) contre-support 5870 300 003

Retirer le jeu de disques et le piston de l’embrayage F de façon analogue.

Dégager les anneaux rectangulaires (3x, voir flèches) et retirer les roulements à aiguilles.

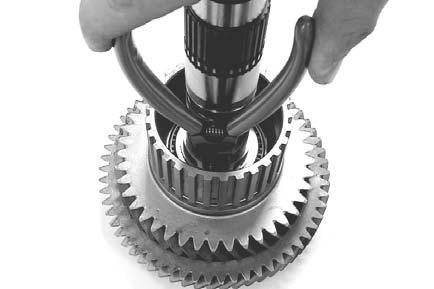

Dégager les deux anneaux de retenue et retirer la cale libérée.

(S) jeu de pinces externes 5870 900 015

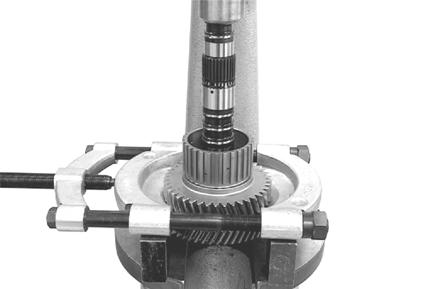

À l’aide du dispositif de séparation (S) retirer l’engrenage cylindrique et le roulement à rouleaux coniques de l’arbre intermédiaire.

(S) Dispositif de séparation 5870 300 028
