Manuel de réparation
from The title of your pDEUTZ-FAHR TRANSMISSION DE TRACTEUR - ZF T-7336 PS Manuel d'atelier - Publication
Département des transmissions tout-terrain et des trains de roues
3. Démontage des embrayages Powershift

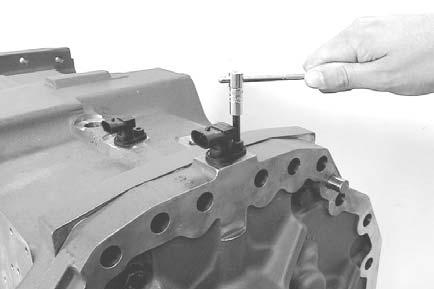

Desserrer les vis d’assemblage et retirer les deux transmetteurs de vitesse.
Desserrer les vis hexagonales et retirer les deux couvercles.
Attention aux cales et joints toriques éventuellement libérés !
Marquer la position de montage des deux petits couvercles par rapport au grand couvercle.

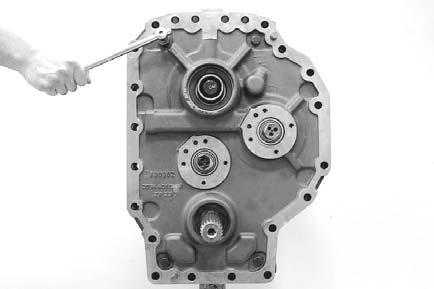

Desserrer les vis hexagonales.

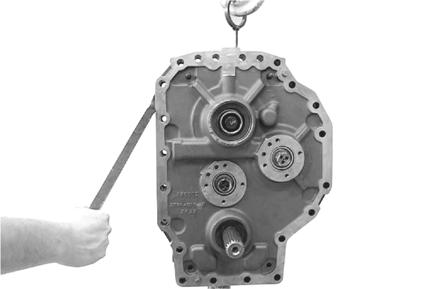

Mettre en place deux vis de réglage (S) et à l’aide du jeu de leviers (S), séparer le couvercle du carter de transmission.
(S) vis de réglage (M16) 5870 204 023
(S) jeu de leviers 5870 345 065
Attention aux joints toriques libérés !
Bloquer le couvercle avec le dispositif de levage !
Si nécessaire, dégager par pression les bagues extérieures de roulement et les joints d’arbre des trous du couvercle.
