Manuel de réparation
from The title of your pDEUTZ-FAHR TRANSMISSION DE TRACTEUR - ZF T-7336 PS Manuel d'atelier - Publication
Département des transmissions tout-terrain et des trains de roues

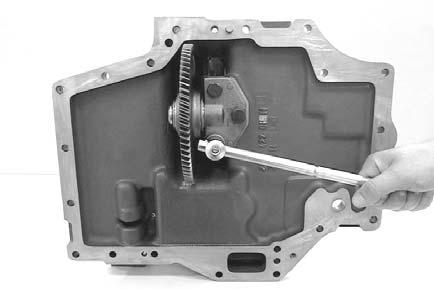

Desserrer les vis hexagonales et séparer le support de palier avec l’engrenage cylindrique du couvercle de carter.

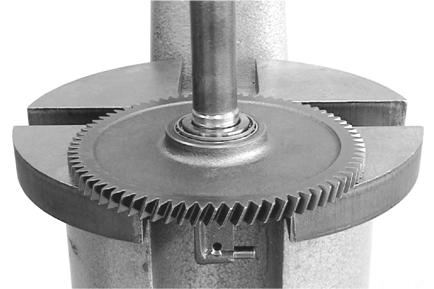

Dégager l’anneau de retenue, enlever la cale et extraire le support de palier de l’engrenage cylindrique.
(S) jeu de pinces externes 5870 900 015
Extraire le roulement à rouleaux coniques du support de palier à l’aide de l’extracteur double.
(S) extracteur double 5870 970 002

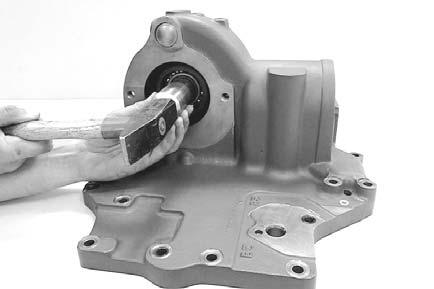

Expulser la douille avec le roulement à billes de l’engrenage cylindrique et de l’orifice du carter.
Puis retirer l’engrenage cylindrique et le roulement à billes libérés.
