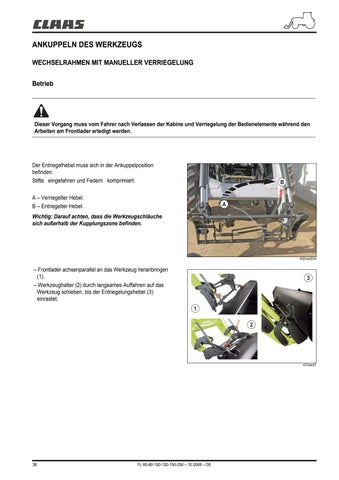

ANKUPPELN DES WERKZEUGS WECHSELRAHMEN MIT MANUELLER VERRIEGELUNG Betrieb
Dieser Vorgang muss vom Fahrer nach Verlassen der Kabine und Verriegelung der Bedienelemente während den Arbeiten am Frontlader erledigt werden.
Der Entriegelhebel muss sich in der Ankuppelposition befinden. Stifte eingefahren und Federn komprimiert.
B
A – Verriegelter Hebel.
A
B – Entriegelter Hebel. Wichtig: Darauf achten, dass die Werkzeugschläuche sich außerhalb der Kupplungszone befinden.
432msn03m
– Frontlader achsenparallel an das Werkzeug heranbringen (1).
3
– Werkzeughalter (2) durch langsames Auffahren auf das Werkzeug schieben, bis der Entriegelungshebel (3) einrastet.
1 2
431bsn51
36
FL 60-80-100-120-150-250 – 10.2008 – DE
