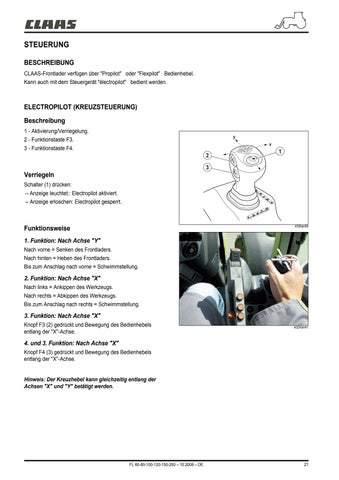

STEUERUNG BESCHREIBUNG CLAAS-Frontlader verfügen über "Propilot" oder "Flexpilot" Bedienhebel. Kann auch mit dem Steuergerät "électropilot" bedient werden.
ELECTROPILOT (KREUZSTEUERUNG) Beschreibung 1 - Aktivierung/Verriegelung. y
2 - Funktionstaste F3.
x
3 - Funktionstaste F4.
2
1
3
Verriegeln Schalter (1) drücken: – Anzeige leuchtet:: Electropilot aktiviert. – Anzeige erloschen: Electropilot gesperrt.
432hsn00
Funktionsweise 1. Funktion: Nach Achse "Y" Nach vorne = Senken des Frontladers. Nach hinten = Heben des Frontladers. Bis zum Anschlag nach vorne = Schwimmstellung.
2. Funktion: Nach Achse "X" Nach links = Ankippen des Werkzeugs. Nach rechts = Abkippen des Werkzeugs. Bis zum Anschlag nach rechts = Schwimmstellung.
3. Funktion: Nach Achse "X" Knopf F3 (2) gedrückt und Bewegung des Bedienhebels entlang der "X"-Achse.
432msn41
4. und 3. Funktion: Nach Achse "X" Knopf F4 (3) gedrückt und Bewegung des Bedienhebels entlang der "X"-Achse.
Hinweis: Der Kreuzhebel kann gleichzeitig entlang der Achsen "X" und "Y" betätigt werden.
FL 60-80-100-120-150-250 – 10.2008 – DE
21
