Kontrolle des Ansatzspiels der Kurbelwelle

–Die vorgeschmierten Schrauben (1) einschrauben und in drei aufeinanderfolgenden Phasen festziehen. •1. Phase mit Drehmomentschlüssel mit 50 ± 2,5 Nm. •2. Phase mit Drehmomentschlüssel mit 80 ± 4 Nm.

–3. Phase mit Winkelschlüssel (1), wie abgebildet angebracht, die Schrauben (2) mit einem Winkel von 90° ± 4,5° anziehen

Kontrolle des Ansatzspiels der Kurbelwelle

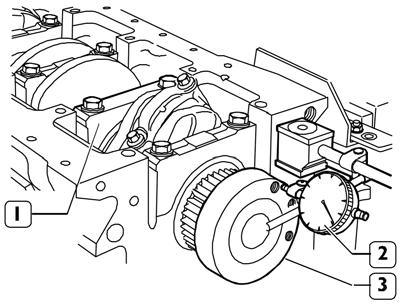

Das Ansatzspiel mit einer magnetischen Messuhr (2) an der Kurbelwelle (3), wie abgebildet, messen. Bei einem größeren Spiel die Kurbelwellenlagerschalen der vorletzten hinteren Halterung (1) mit Anschlag auswechseln und das Spiel zwischen den Lagern und Lagerschalen erneut messen.

Abb.120

Abb.121

Abb.122
