Kontrolle der Lagerfläche von Zylinderkopf und Zylinderblock

ANM.: Bei Korrekturbedarf müssen alle Zylinder um denselben Wert (0,4 mm) erhöht werden.

–Die Lagersitze wie folgt überprüfen: •Die Lagerdeckel an deren Halterungen in den Lagern einbauen. •Die Schrauben mit dem vorgegebenen Anzugsmoment festziehen. •Mit einer Messuhr sicherstellen, dass der Lagerdurchmesser dem vorgeschriebenen Wert entspricht. –Übersteigt der Wert die Vorgabe, den Motorblock auswechseln.

Kontrolle der Lagerfläche von Zylinderkopf und Zylinderblock

Verbogene Ansatzflächen korrigieren. Der Planheitsfehler darf 0,075 mm nicht übersteigen. Zustand der Stopfen am Zylinderblock überprüfen. Falls Rostspuren vorhanden sind oder Zweifel an deren Dichtigkeit besteht, die Stopfen auswechseln.

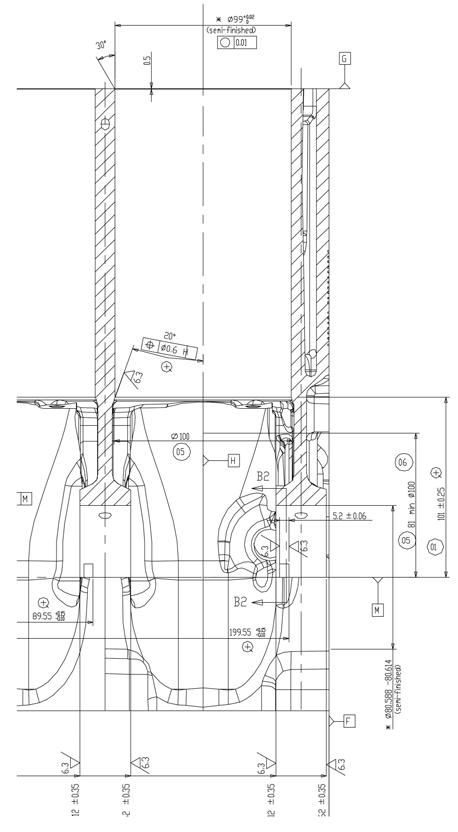

Abb.102
