Ermitteln des OTP von Zylinder 1

Ermitteln des OTP von Zylinder 1

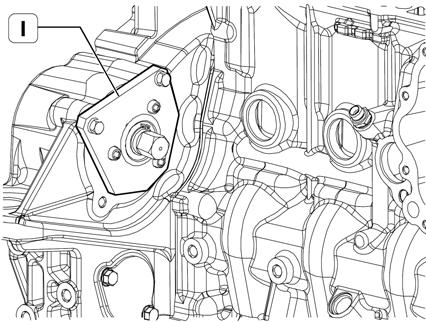

–Am Gehäuse der Rotorabdeckung das Werkzeug Nr. 77 0138 816 9 (1) für die Rotation der Rotorabdeckung anbringen (mit einem geeigneten Schlüssel).

–Die Schrauben an der Platte, an der das Werkzeug Nr. 00 1141 387 0 (1) angebracht wird, lösen.

–Die Kurbelwelle in den OTP von Zylinder 1 stellen. Hierzu das Schwungrad drehen, bis folgende Bedingungen erreicht sind: •die Kerbe (1) ist im Schaufenster sichtbar; •das Werkzeug 00 1141 387 0 fügt sich über die Abdeckung in das Loch am Schwungrad ein. –Die zuvor gelockerten Schrauben an der Platte wieder festziehen.

Abb.4

Abb.5

Abb.6
