GRUNDSCHALTBILD

Die Versorgungsleitung des Motors umfasst folgende Teile: –Kraftstofftank (am Fahrzeug). –Tank-Ausgangs- und Rückleitung. –Kraftstoffvorfilter (in der Regel neben dem Motor am Fahrzeugrahmen). –Am Motor montierte und von der Nockenwelle betriebene Ansaugpumpe. –Kraftstofffilter (am Motor in je nach Ausrüstung und Anwendung verschiedener Position) –Drehkolbenförderpumpe. –Versorgungsleitungen der Einspritzdüsen (von der Kraftstoffförderpumpe zu den Einspritzdüsen) –Einspritzdüsen.

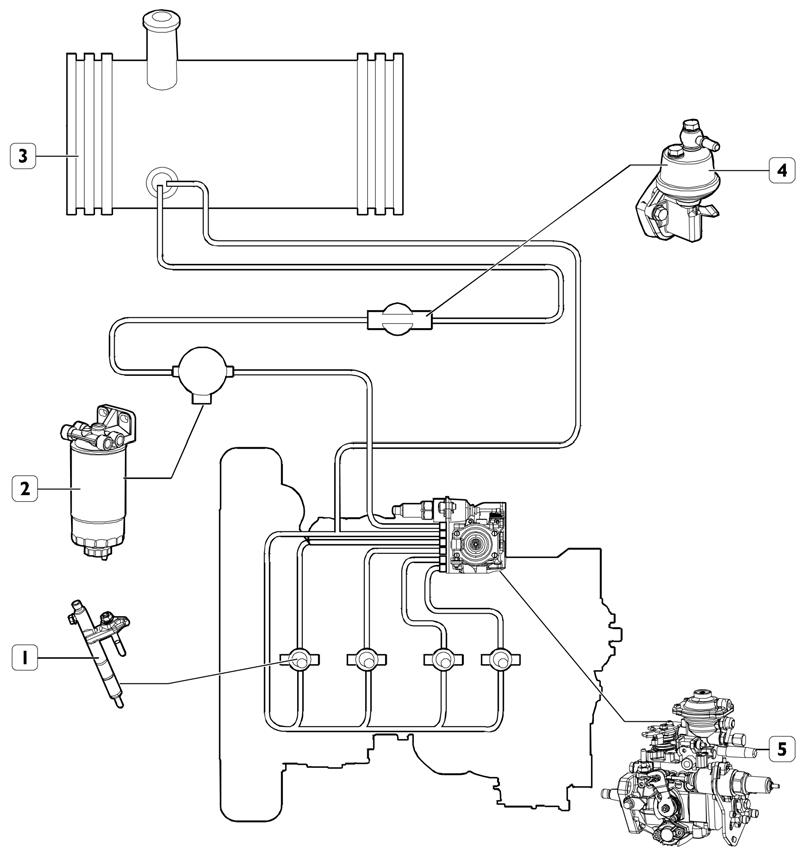

SCHAUBILD DES VERSORGUNGSKREISES 1. Einspritzdüsen - 2. Kraftstofffilter - 3. Tank - 4. Versorgungspumpe - 5. Einspritzpumpe.

Abb.16
