EINSPRITZPUMPE

Die Drehkolbenpumpe wird von einem an das der Nockenwelle gekoppelten Zahnrad betrieben.

Beschreibung der Pumpe

V = mit drehendem Steuerkolben E = Pumpengröße 4 = für 4-Zylinder-Motoren 12 = Steuerkolben in mm 1150 = U./Min. der Pumpe RV = Drehrichtung nach rechts

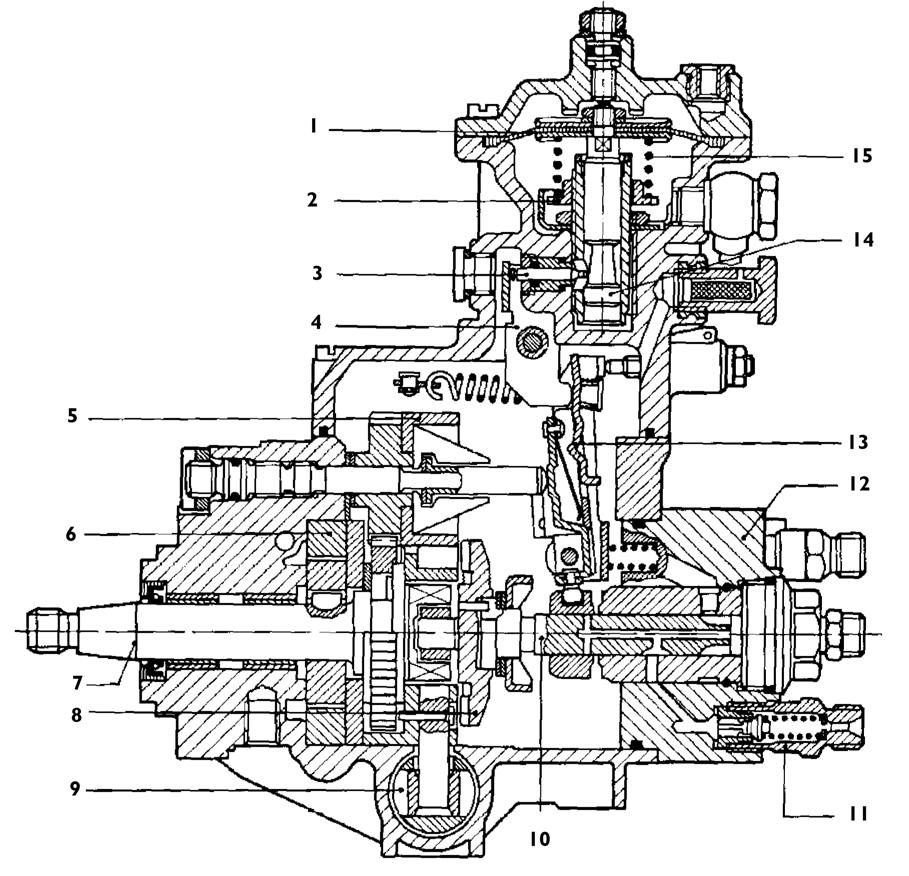

LÄNGSSCHNITT DER EINSPRITZPUMPE

1. Membran - 2. Stellring - 3. Tastbolzen - 4. Bedienhebel - 5. Drehzahlregler - 6. Transportpumpe - 7. Motorwelle - 8. Nockenscheibe - 9. Regelantrieb - 10. Steuerkolben - 11. Eingangsstutzen - 12. Hydraulikkopf - 13. Bedienplatte - 14. Regulierbolzen - 15. Schubfeder.

Abb.18
