BASCULEMENT DE LA CABINE DE L’OPÉRATEURVERSL’AVANT

GRAISSAGE

BASCULEMENT DE LA CABINE DE L’OPÉRATEURVERSL’AVANT

La cabine de l’opérateur peut être basculée uniquement lorsque les bras de relevage sont en position relevée. Lorsque les bras de levage de la chargeuse sont en position relevée, il est possible d’accéder facilement au moteur, aux pompes hydrostatiques, au moteur et à la tringlerie de commande. Pour accéder à tous les points de graissage du bras de relevage, lacabine de l’opérateur doit être en position de fonctionnement avec les bras de relevage de la chargeuse en position abaissée. IMPORTANT: Si un outil est utilisé, le déposer avant de relever les bras de relevage.

BD04N083

CABINE BASCULÉE ET BRAS

DE RELEVAGE RELEVÉS

BD05A060

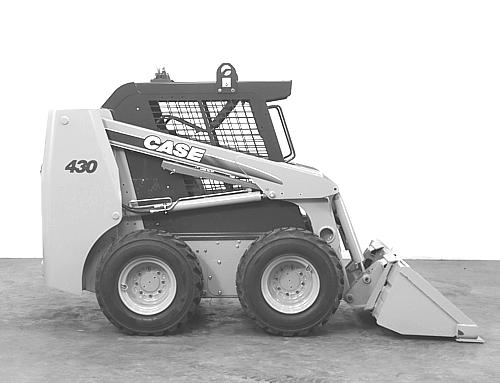

CABINE ABAISSÉE AVEC BRAS DERELEVAGE DE CHARGEUSE ABAISSÉS

GRAISSAGE

Pour incliner la cabine:

1.Retirer l’outil des bras de relevage.

1

3 2

BP96N086 1.BARRE DE BLOCAGE DU BRAS DE

RELEVAGE DE LA CHARGEUSE 2.BROCHE 3.VÉRIN DE RELEVAGE

2.Relever les bras de relevage et reposer la barre de blocage (1) et la broche (2).

Voir Installation de la barre de blocage à la page 111. 3.Abaisser les bras de relevage de la chargeuse jusqu’à ce que la barre de blocage (2) soit en contact avec le cylindre du vérin de relevage (3).

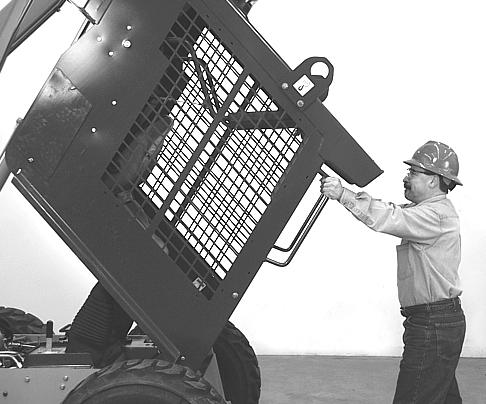

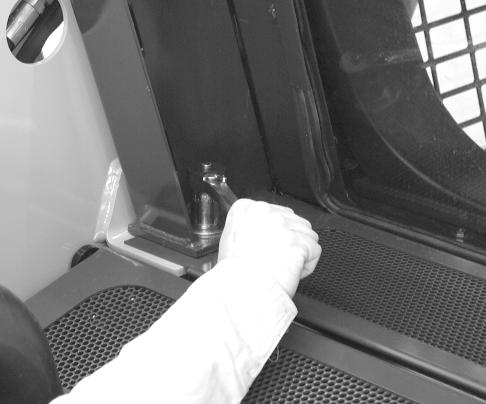

BD01C171 4.Desserrer et déposer les deux vis de montage à l’arrière de la cabine de l’opérateur. 5.Saisir le haut des deux mains courantes de la cabine et faire basculer la cabine vers l’avant.

BD04D080

2

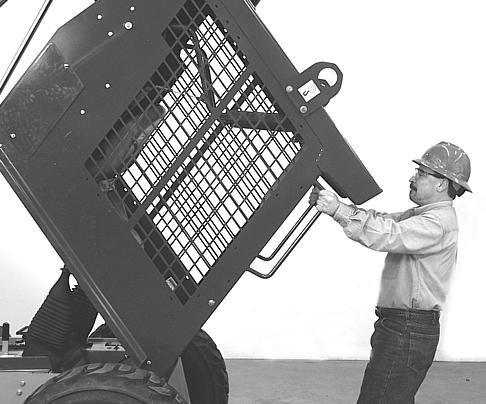

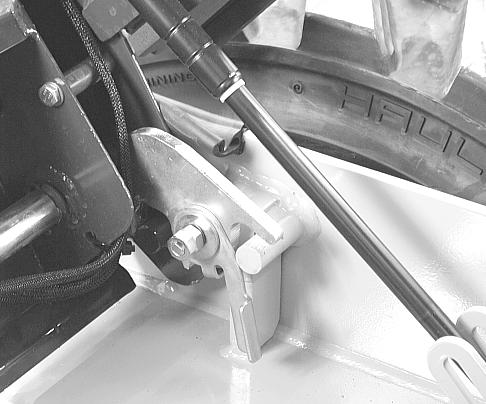

BD01C175 6.S’assurer que la cabine est complètement basculée et que le verrou d’ouverture de la cabine (2) est engagé tel qu’indiqué.

GRAISSAGE

MISE DE LA CABINE EN POSITION DE FONCTIONNEMENT

1.S’assurer que tous les outils ou autres éléments ont été déposés de l’intérieur du châssis avant de remettre la cabine en place.

1

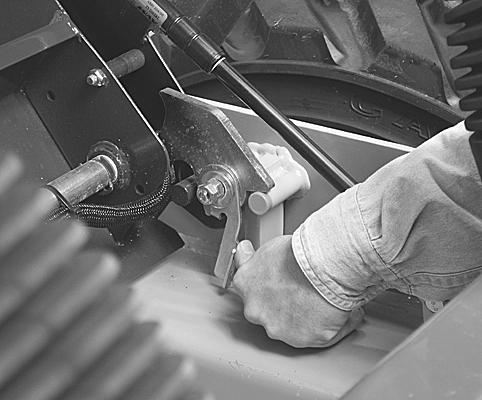

BD04N097 2.Relâcher le verrou d’ouverture de la cabine en poussant le levier (1) vers l’avant.

BD01C171 4.Installer et serrer les vis de montage du compartiment de l’opérateur à 180 – 320N.m (130 à 235 lb-ft).

BD05A062 3.Saisir le haut des mains courantes et pousser lentement la cabine en position de fonctionnement. IMPORTANT: Sur les modèles à commandes pilote, lors de la fermeture de la structure ROPS, veiller à ce que les leviers de commande ne se prennent pas dans le plateau de siège ROPS.

1

3

2

BD01C142 5.Relever les bras de relevage de la chargeuse et déposer la broche (2) de la barre de blocage (1). Mettre le bras de relevage en position de remisage et poser la broche (2). Voir Remisage de la barre de blocage à la page 112. 6.Avant de faire fonctionner la machine, s’assurer que la cabine de l’opérateur est totalement abaissée et que les vis de montage sont posées et serrées.

GRAISSAGE

INSTALLATION DE LA BARRE DE BLOCAGE

AVERTISSEMENT: Si l’entretien est effectué avec les bras de relevage de la chargeuse relevés, toujours utiliser la barre de blocage du vérin pour les bloquer dans cette position. Le non-respect de cette procédure peut causer des blessures graves, voire mortelles si les bras de relevage sont abaissés par accident.

SC018 IMPORTANT: La pose de la barre de blocage peut être effectuée par une ou deux personnes de sorte que l’opérateur ne puisse pas sortir pas de son compartiment tant que les bras de relevage de la chargeuse ne sont pas calés. Retirer l’outil des bras de relevage de la chargeuse avant de commencer cette procédure.

Avant de quitter la machine lorsque la flèche est relevée, engager la barre de blocage:

1.Assis sur le siège avec la barre de sécurité abaissée, abaisser les bras de levage de la chargeuse au sol et arrêter le moteur.

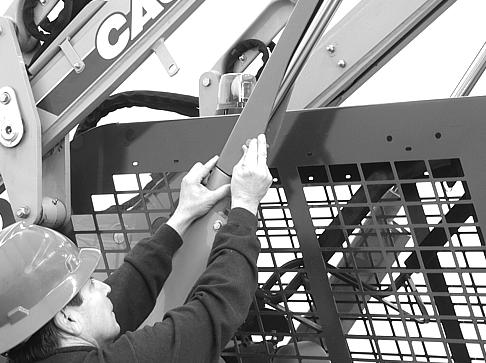

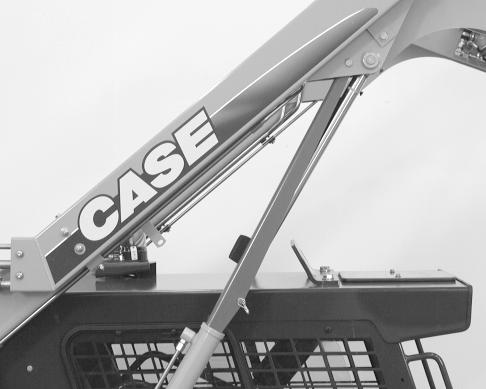

BDO4M021 4.Mettre le moteur en marche et lever lentement les bras de relevage jusqu’à ce que la barre de blocage soit sur la tige du vérin de relevage. Abaisser les bras de relevage de la chargeuse jusqu’à ce que la barre de blocage soit en contact avec le cylindre du vérin de relevage.

Arrêter le moteur.

BD04M022 2.Déposer la broche de la barre de blocage. 3.Une fois la broche déposée, abaisser la barre de blocage sur le vérin de relevage.

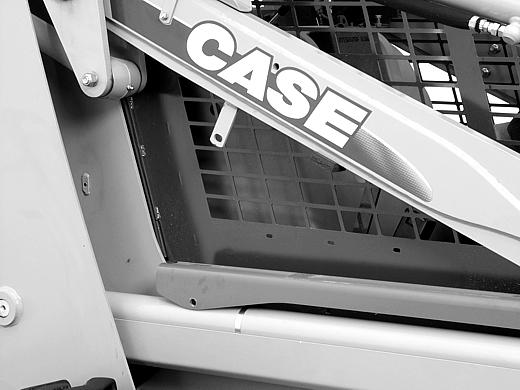

BD04M023 5.Reposer la goupille dans la barre de blocage.

GRAISSAGE

Remisage de la barre de blocage:

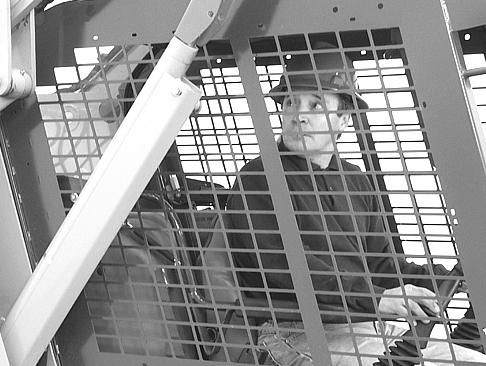

IMPORTANT: Le remisage de la barre de blocage peut être effectuée par une ou deux personnes de sorte que l’opérateur ne puisse pas entrer pas dans son compartiment tant que les bras de relevage de la chargeuse ne sont pas calés. 1.L’opérateur doit entrer dans son compartiment et mettre le moteur en marche.

Relever les bras de relevage de la chargeuse à environ 25 – 50 mm (1 – 2in.).

BD05A056

BD05A055 2.Arrêter le moteur. S’assurer que les commandes de la chargeuse sont bien verrouillées. Ne pas sortir du compartiment de l’opérateur. Laisser une deuxième personne déposer la broche de la barre de blocage. 3.Laisser une deuxième personne relever la barre de support en position de remisage et poser la broche. Après avoir installé la broche, la deuxième personne doit s’éloigner de la machine. 4.Laisser l’opérateur mettre le moteur en marche et abaisser les bras de relevage de la chargeuse au sol. Arrêter le moteur.
