FEUX ARRIÈRE

CIRCUIT ÉLECTRIQUE

Remplacer les feux arrière de la façon suivante. 3.Déposer le déflecteur. Déposer l’ampoule et la mettre au rebut.

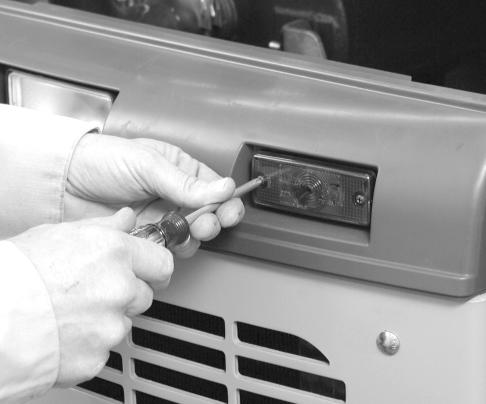

BD01C123 1.Déposer les deux vis maintenant le déflecteur. 2.Débrancher le faisceau de câblage des bornes du feu arrière.

BD01C125 4.Manipuler l’ampoule neuve avec du papier pour la poser dans la douille. La graisse et l’huile de la peau réduisent la durée de vie de l’ampoule. 5.Poser le déflecteur. 6.Brancher le faisceau aux bornes du feu arrière. 7.Fixer le feu arrière dans la trappe avec les deux vis.

BD01C124

CIRCUIT ÉLECTRIQUE

Commandes électriques auxiliaires avant (selon modèle)

Le connecteur des commandes électriques auxiliaires avant (selon modèle) est situé sur le bras gauche de la chargeuse à l’avant de la machine. Les commandes auxiliaires du panneau de commande et la commande à bascule sur le levier de commande de droite activent toutes des fonctions sur le connecteur électrique avant. Consulter le concessionnaire pour identifier quelle commande contrôle chaque broche du connecteur.

Prise électrique accessoires (selon modèle)

La prise électrique accessoires (selon modèle) est située sur la partie inférieure gauche du panneau latéral de la cabine. Elle fournit l’alimentation pour les accessoires électriques de l’opérateur.

1

BD04N073 1.PRISE ÉLECTRIQUE ACCESSOIRES (SELON MODÈLE)
