PROJECTEURS DE TRAVAIL

CIRCUIT ÉLECTRIQUE

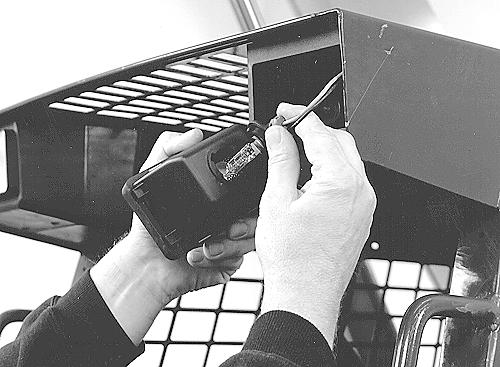

1.Pour remplacer une ampoule, tourner le projecteur de travail d’un côté tout en appuyant sur l’attache à ressort et relever l’autre côté du projecteur hors de la structure ROPS.

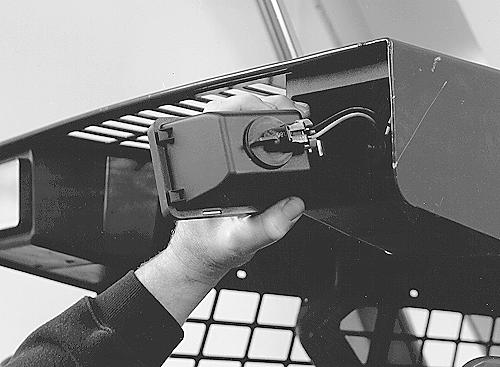

BP96N050 2.Tourner le connecteur électrique et la douille à l’arrière du projecteur de 1/4 de tour.

BP96N048 3.Déposer l’ampoule de la douille et la mettre au rebut.

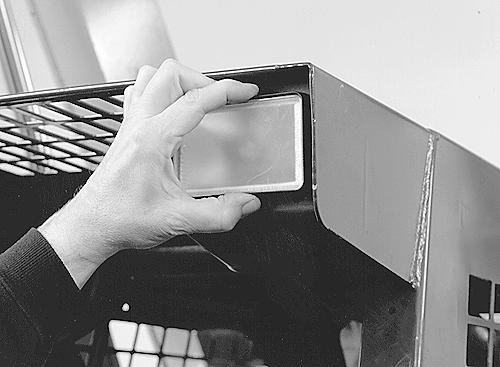

BP96N049 4.Manipuler l’ampoule neuve avec du papier pour la poser dans la douille. La graisse et l’huile de la peau réduisent la durée de vie de l’ampoule. 5.Poser l’ampoule dans la douille à l’arrière du projecteur. 6.Appuyer sur l’attache à ressort et remettre le projecteur de travail en place dans la structure de protection en posant le CÔTÉ DE L’ATTACHE À RESSORT

EN PREMIER. L’autre côté coulisse alors dans la structure ROPS.

Projecteur de travail arrière

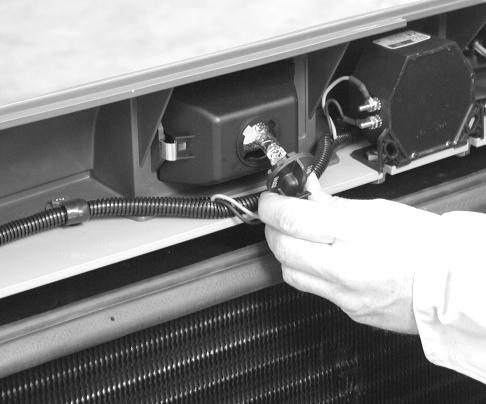

BD01C121 Pour remplacer le projecteur de travail arrière, ouvrir la trappe d’accès arrière et tourner la douille d’un quart de tour. Retirer l’ampoule de la douille. Poser une ampoule neuve.
