COUPLEUR D’ACCESSOIRES HYDRAULIQUE

FONCTIONNEMENT

Pose d’un godet ou d’un outil

Pour engager et retirer les broches de verrouillage du coupleur hydraulique, il est nécessaire de maintenir le levier de commande en suréchappement (levier en fin de course) et d’appuyer simultanément sur la commande du coupleur hydraulique (selon modèle). Effectuer cette procédure avant de tenter de fixer ou de retirer un godet ou un accessoire. NOTA : Si n’importe quelle fonction de la chargeuse est maintenue en suréchappement, les broches attelage s’activent. Utiliser la fonction correcte pour l’outil devant être utilisé.

Avant d’installer ou de retirer un accessoire, l’opérateur doit:

1.S’assurer que les zones de montage du godet, de l’accessoire et du coupleur de l’accessoire sont propres. Lire les adhésifs de sécurité apposés sur la traverse des bras de relevage.

1

2

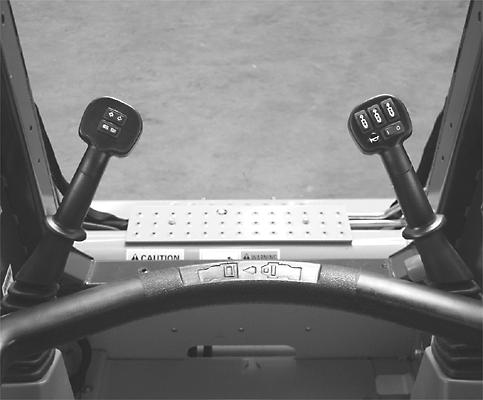

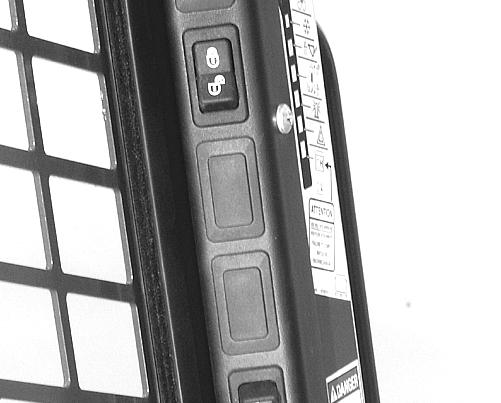

BD04C053 / BD04C048 1.COMMANDE DU COUPLEUR HYDRAULIQUE SITUÉE SUR LE PANNEAU DE COMMANDE 2.LEVIER DE COMMANDE DROIT

2.Débloquer les broches de verrouillage du coupleur en maintenant le levier de commande droit en suréchappement en position de repositionnement total et en engageant le côté de déblocage de la commande du coupleur hydraulique. Relâcher le levier de commande avant de relâcher la commande.

3

4 4 3

FONCTIONNEMENT

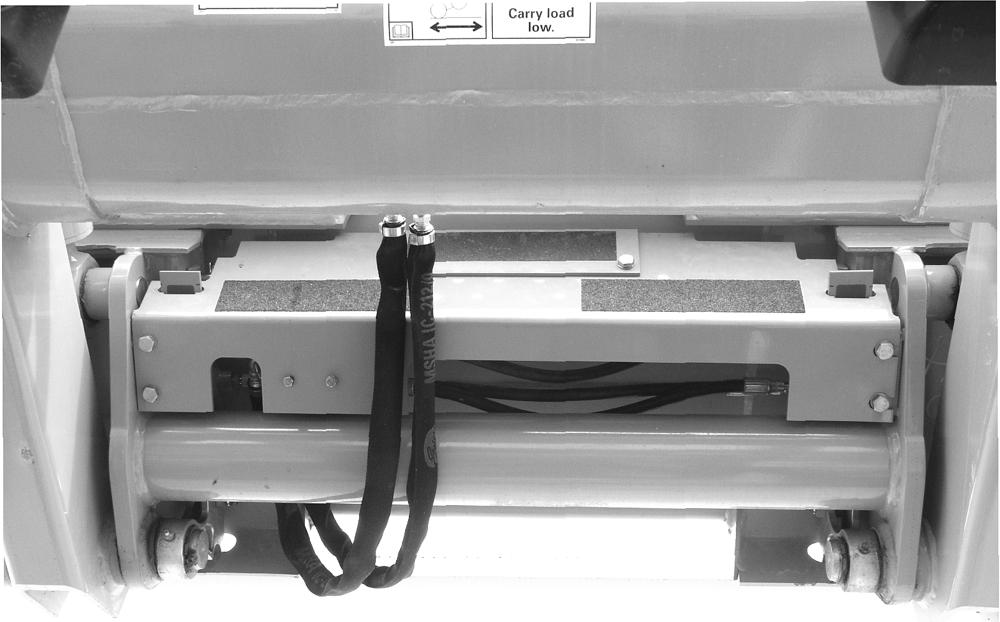

3.EXTRÉMITÉS EN V DU COUPLEUR 4.INDICATEURS DE BROCHE DE VERROUILLAGE ILLUSTRÉ DANS LA POSITION

DÉSENGAGÉE ROUGE

BD04F037

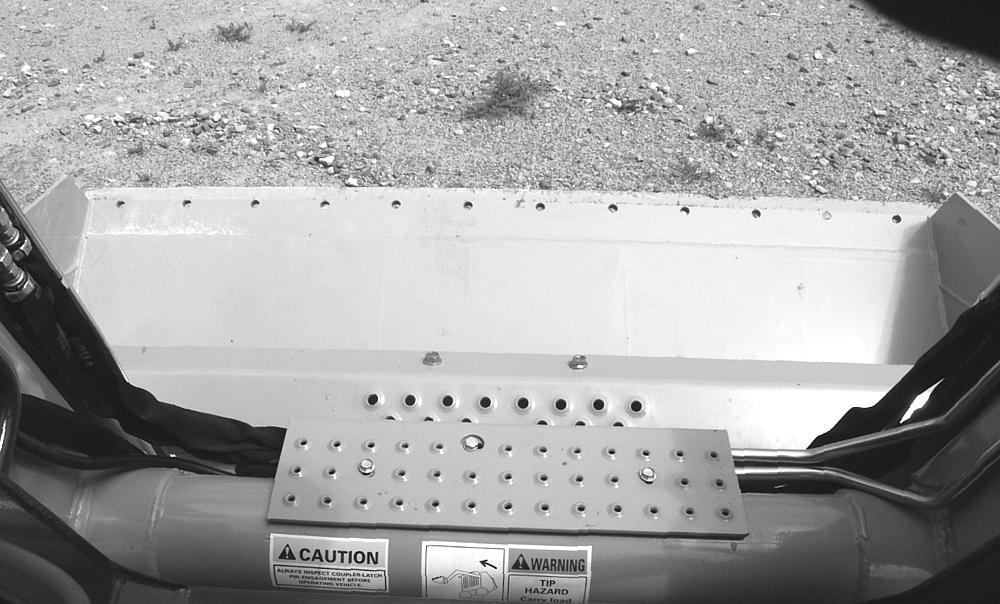

3.Approcher lentement le godet ou l’accessoire des extrémités en V du coupleur, tel qu’illustré, jusqu’à engager le godet ou l’accessoire.

BD04F038 4.Après avoir engagé le godet ou l’accessoire, repositionner lentement le godet ou l’accessoire jusqu’à la position de repositionnement final. Maintenir le levier de commande droit en suréchappement en position de repositionnement et activer le côté deblocage de la commande du coupleur hydraulique jusqu’à ce que les broches de verrouillage soient engagées. NOTA: Lorsque le godet est repositionné, les indicateurs de broche de verrouillage s’abaissent et peuvent, selon la taille de certains opérateurs, être difficiles à voir.

FONCTIONNEMENT

5 5

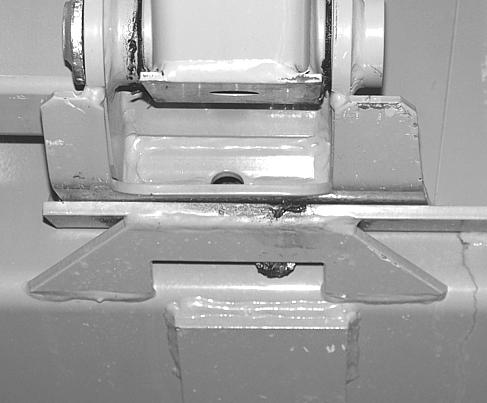

5.VOYANT VERT DE LA BROCHE DE VERROUILLAGE

BD04F035

5.Replier ou repositionner le godet ou l’accessoire vers l’extérieur pour voir les indicateurs de broche de verrouillage. Seule la partie verte doit être visible, tel qu’indiqué dans la photo ci-dessus.

6

6.BROCHE DE VERROUILLAGE DU

COUPLEUR ENGAGÉE

BD05A058

6.Soulever lentement le godet ou l’accessoire pour vérifier que les broches de verrouillage sont engagés.

Dépose du godet

1.Relever le godet ou l’outil à 25 – 50 mm (1 – 2 in.) du sol.

BD04C048 2.Maintenir le levier de commande droit en position de repositionnement du godet et en suréchappement tout en poussant sur le côté de déblocage de la commande du coupleur hydraulique. Relâcher le levier de commande avant de relâcher la commande. 3.Faire pivoter le coupleur de l’outil (fonction de déversement du godet) vers l’extérieur pour faire coulisser le godet ou l’outil hors des extrémités supérieures du coupleur. FONCTIONNEMENT
