COUPLEUR D’OUTILS MANUEL

FONCTIONNEMENT

Pose d’un godet ou d’un outil

IMPORTANT: Lire le manuel du fabricant pour les outils non inclus dans ce manuel. NE PAS utiliser d’outils non agréés. L’utilisation d’outils ou d’accessoires non agréés annule l’homologation CE (relative aux normes de sécurité, pour certains pays d’Europe).

2

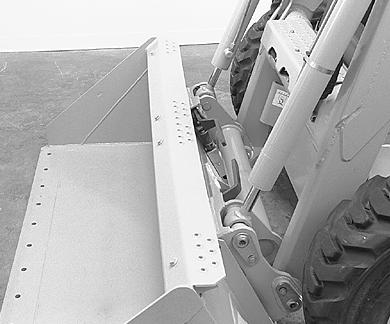

3.Avancer la machine lentement et relever les bras de relevage. Le rebord supérieur en biseau du coupleur doit s’engager dans les supports supérieurs du godet ou de l’outil.

1

BD04M016

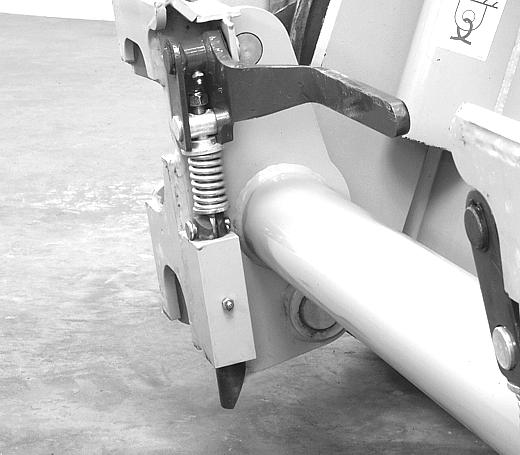

1.BROCHE DE VERROUILLAGE DU

COUPLEUR 2.LEVIERS DE VERROUILLAGE DE

L’ACCESSOIRE (ILLUSTRÉ EN POSITION

DE VERROUILLAGE) IMPORTANT: Avant de poser un godet ou un outil, s’assurer que les emplacements de pose du godet, de l’outil et du coupleur sont propres. Examiner les zones d’engagement de la broche pour s’assurer qu’elle n’est pas usée.

Pose d’un godet ou d’un outil: (godet illustré)

1.S’assurer que les poignées de verrouillage du coupleur sont déverrouillées. 2.Assis sur le siège avec la barre de sécurité abaissée, mettre le moteur en marche et incliner le coupleur vers l’avant.

3

4

BK98E108

3.LEVIERS DE VERROUILLAGE DU

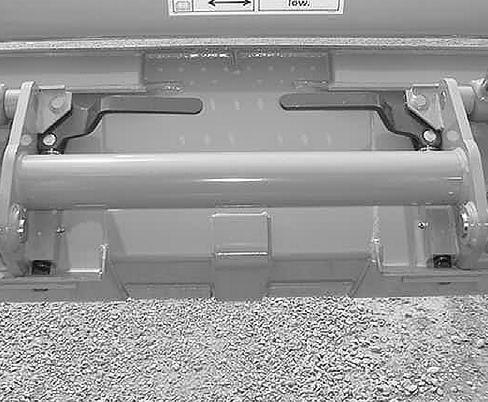

COUPLEUR DE L’ACCESSOIRE 4.EXTRÉMITÉS EN V DU COUPLEUR 4.Ramener le coupleur tout en relevant le godet ou l’outil. Le coupleur d’outil se glisse en position. 5.Abaisser le godet ou l’outil entre 25 et 50mm (1 et 2 in.) du sol. 6.Arrêter le moteur et relever la barre desécurité.

FONCTIONNEMENT

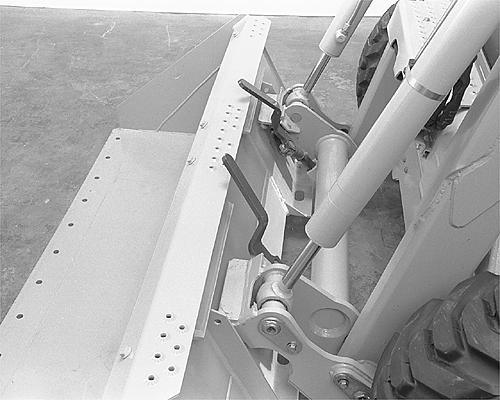

BK98E109 7.Pousser les deux poignées de verrouillage du coupleur vers le bas pour fixer le godet ou l’outil en place.

BK98E088

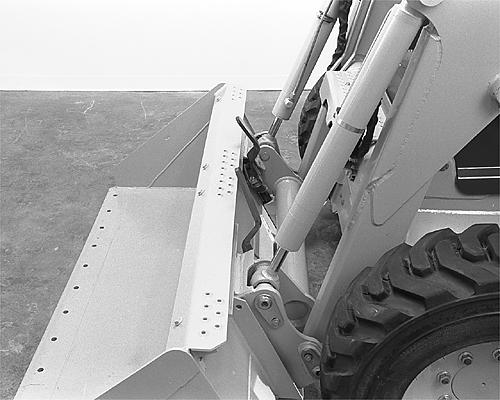

LEVIERS DE VERROUILLAGE DE L’ACCESSOIRE EN POSITION DE BLOCAGE

Avant d’utiliser la machine, toujours s’assurer que la broche de verrouillage du coupleur est bien engagée dans l’outil en relevant suffisamment les bras de la chargeuse pour pouvoir l’observer depuis le siège de l’opérateur.

BD04F046 Il relève de la responsabilité de l’opérateur de vérifier que l’accessoire ou le godet sont parfaitement immobilisés avant d’utiliser la machine. NOTA: Si les leviers de verrouillage du coupleur ne s’engagent pas en position VERROUILLÉE, déposer l’outil et rechercher la cause du problème.

FONCTIONNEMENT

Dépose du godet ou de l’outil

IMPORTANT: Lire le manuel du fabricant pour les outils non inclus dans ce manuel. NE PAS utiliser d’outils non agréés. L’utilisation d’outils ou d’accessoires non agréés annule l’homologation CE (relative aux normes de sécurité, pour certains pays d’Europe).

1.Relever le godet ou l’outil entre 25 et 50mm (1 et 2 in.) du sol. 2.Arrêter le moteur, relever la barre de sécurité et détacher la ceinture de sécurité.

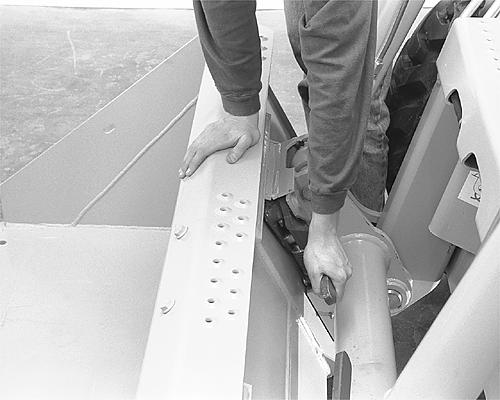

BK98E087 3.Relever les deux leviers de verrouillage pour désengager le godet ou l’outil. 4.S’asseoir sur le siège de l’opérateur, attacher la ceinture de sécurité, abaisser la barre de sécurité et mettre le moteur en marche.

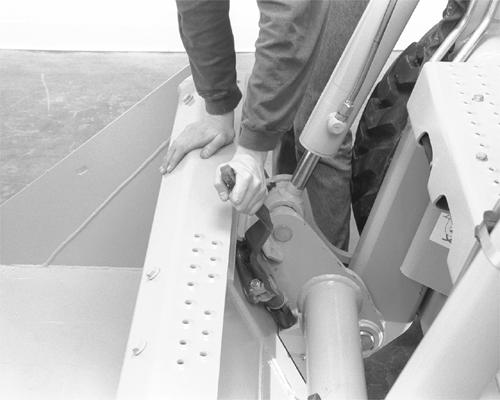

BK98E086 5.Faire pivoter le coupleur de l’outil (fonction de déversement du godet) vers l’extérieur pour faire coulisser le godet ou l’outil hors des extrémités supérieures du coupleur.
