SIÈGE DE L’OPÉRATEUR

INSTRUMENTS ET COMMANDES

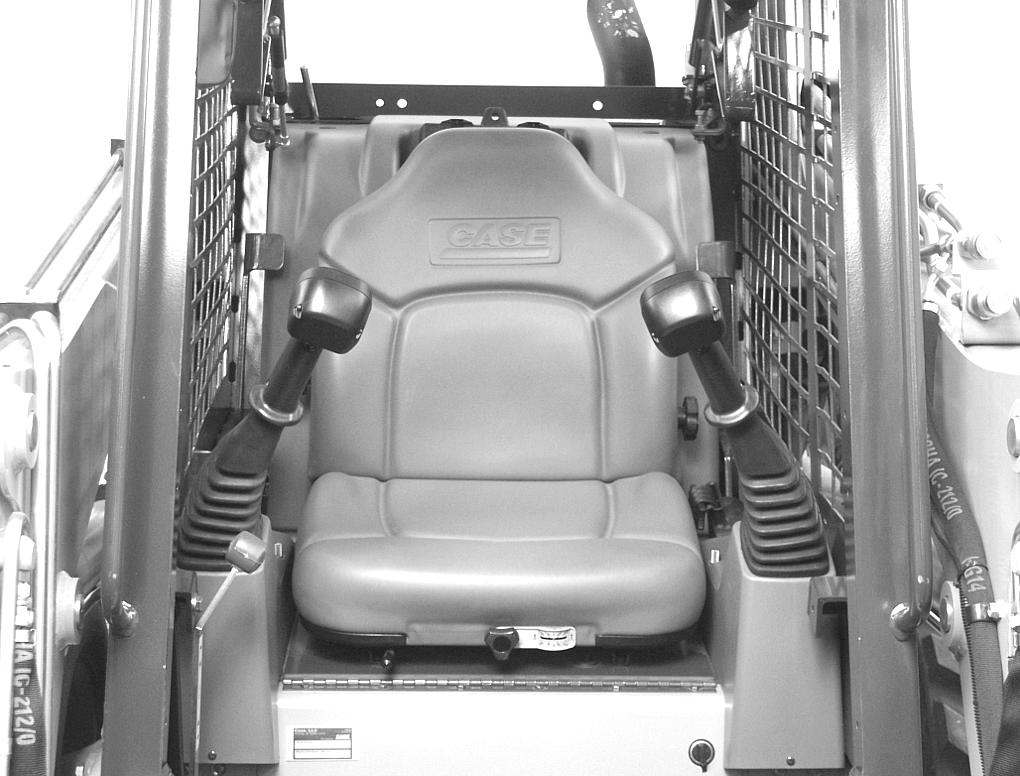

Siège Deluxe (selon modèle)

4

1 3

2

BD04E078

1.Levier de réglage vers l’avant/l’arrière du siège:

Pousser le levier de réglage vers l’avant/l’arrière vers la droite et faire coulisser le siège à la position voulue. Relâcher le levier.

2.Molette de commande de suspension pneumatique du siège:

Assis sur le siège de l’opérateur, tourner cette molette pour durcir ou assouplir la suspension. À mesure que la molette est tournée, la flèche se déplace sur l’échelle graduée indiquant les réglages de poids de l’opérateur.

3.Molette de réglage du support lombaire:

Tourner la molette de réglage dans le sens horaire pour augmenter le support lombaire. Pour le réduire, tourner le bouton dans le sens contraire.

4.Molette de commande de l’inclinaison du dossier:

Tourner la molette dans le sens horaire pour incliner le siège de l’opérateur vers l’avant. La tourner dans le sens antihoraire pour l’incliner vers l’arrière. NOTA: Le siège standard est équipé du levier de réglage vers l’avant/l’arrière uniquement et l’emplacement est identique sur les sièges standard et Deluxe.

INSTRUMENTS ET COMMANDES

DIFFUSEURS

Selon le modèle, les diffuseurs de cette cabine sont réglables et peuvent être complètement fermés.

1 1

BD04E077 Quatre diffuseurs rectangulaires sont disposés au-dessus du siège de l’opérateur du pavillon. Deux autres diffuseurs ronds sont situés de chaque côté du conducteur vers l’avant de la cabine. Ces diffuseurs sont orientables. Deux évents de recirculation (1) sont situés derrière l’opérateur et le pavillon.

PRISE ÉLECTRIQUE AUXILIAIRE (SELON MODÈLE)

Une alimentation de 12 V est disponible lorsque la clé de contact est sur accessoire ou marche.

1

1.ALIMENTATION AUXILIAIRE

BD04N073
