FONCTIONS ET COMMANDES DU LEVIER DECOMMANDE GAUCHE

from Case CHARGEUSE COMPACTE 410 420 430 440 440CT MANUEL DE L’UTILISATEUR - PDF DOWNLOAD (French)

by www.heydownloads.com

REMISE EN SERVICE APRÈS REMISAGE

INSTRUMENTS ET COMMANDES

FONCTIONS ET COMMANDES DU LEVIER DECOMMANDE GAUCHE

1 2

3

BD04D094

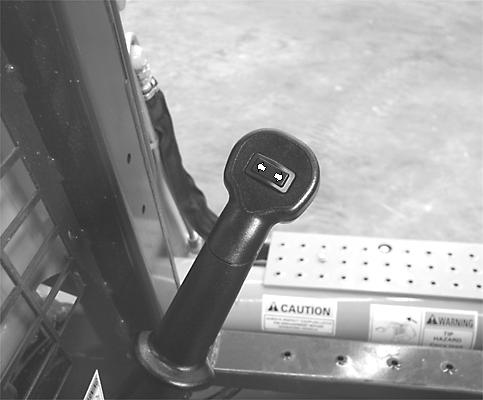

1.Voyant des clignotants:

Utiliser la commande à 3 positions pour enclencher le clignotant droit ou gauche. Appuyer sur le symbole de flèche gauche de la commande pour enclencher le clignotant gauche. Appuyer sur le symbole de flèche droite de la commande pour enclencher le clignotant droit. La position centrale correspond au point mort.

1

BD04M027

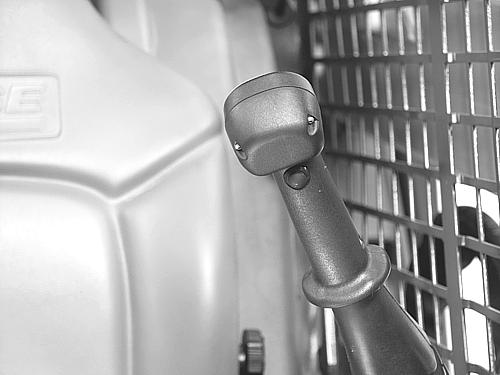

2.Sélecteur de commande électrohydraulique auxiliaire dedébit unidirectionnel:

Utiliser ce sélecteur à 2 positions pour contrôler le débit hydraulique vers le coupleur mâle. Pousser sur le côté droit du sélecteur pour activer le débit constant.

2

3

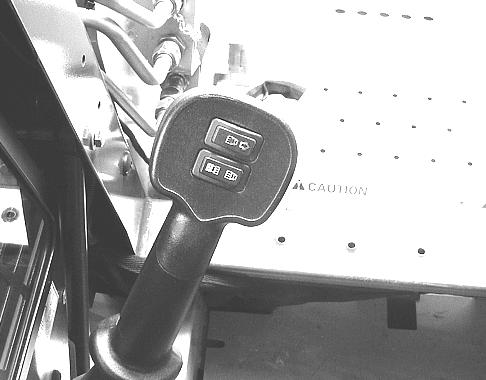

CTL_LVR_01 Le clignotant gauche (3) sur ce levier de commande combiné (3) s’active en poussant la partie SUPÉRIEURE de la commande des clignotants. Le clignotant droit s’active en poussant la partie INFÉRIEURE de la commande des clignotants.

CTL_LVR_01

3.Sélecteur de commande électrohydraulique auxiliaire de débit bidirectionnel:

Utiliser ce sélecteur à 3 positions pour contrôler le débit hydraulique vers le coupleur mâle et femelle. Le débit intermittent peut être contrôlé en poussant sur le côté gauche du sélecteur pour un débit vers le coupleur femelle. (momentané) Pousser sur le côté droit du sélecteur pour un débit vers le coupleur mâle (momentané). Lorsque le sélecteur est relâché, il se remet automatiquement sur ARRÊT.

INSTRUMENTS ET COMMANDES
