CONFIGURATION EN « H »

INSTRUMENTS ET COMMANDES

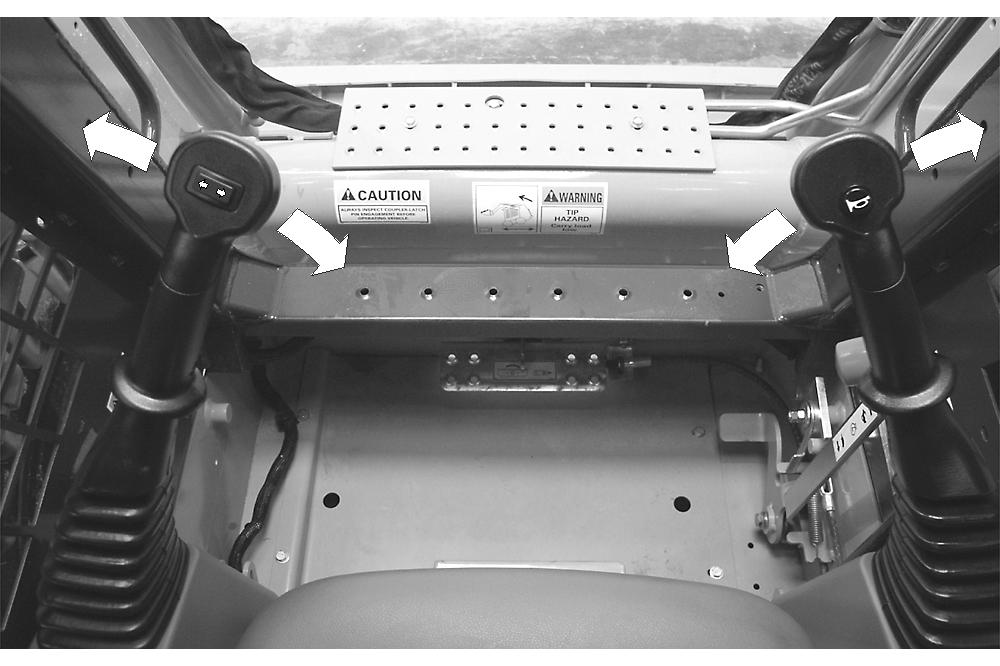

COMMANDES DU BRAS DE RELEVAGE ET DUGODET – CONFIGURATION EN « H »

1.Relevage du bras:

Le levier gauche commande le bras de relevage. Pour relever le bras, faire pivoter le levier vers le haut, vers le côté extérieur gauche de la cabine.

2.Abaissement du bras de relevage:

Faire pivoter le levier vers le bas, vers l’intérieur de la cabine.

3.Mise en position de flottement des bras de relevage:

Pour mettre le levier de commande en position de flottement, faire pivoter le levier vers le bas jusqu’à ce qu’un léger saut se fasse sentir. Le levier se maintient dans cette position jusqu’à ce que l’opérateur le ramène au point mort. Dans cette position de flottement, le bras de relevage flotte selon les irrégularités du terrain.

BD05A015

4.Retour en arrière du godet: (Rétraction)

Faire pivoter le levier de commande vers l’intérieur de la machine pour un retour en arrière (rétraction) du godet.

5.Déversement du godet:

Pour le déversement du godet, faire pivoter le levier vers la droite, vers l’extérieur de la cabine.

INSTRUMENTS ET COMMANDES

Adhésifs explicatifs pour les commandes de direction et dedéplacement configurées en « H »

A

B C

ADHÉSIFS DES LEVIERS DE COMMANDE

87438592 / 87573275 / 87573276

Avant de démarrer la machine ou d’effectuer toute opération, consulter les adhésifs des leviers de commande pour comprendre les fonctions. L’adhésif (A) ci-dessus est situé à l’intérieur de la cabine sur le côté droit. L’adhésif (B) est situé à l’intérieur de la cabine sur le montant gauche. L’adhésif (C) est situé à l’intérieur de la cabine sur le montant droit. Contacter le concessionnaire pour obtenir des informations sur le fonctionnement ou le rôle des leviers de commande.
