CAjA DeL TáNDeM

CAPíTuLo 6 – LuBrICACIóN / FILTroS / FLuIDoS

CAJA dEL tÁndEM Especificaciones de Servicio

Capacidad de llenado de las cajas del tándem (de cada lado) ................................................. 69,0 litros (18.2 uS gal) Tipo de aceite ...................................................................................................................... Vea “Fluidos y Lubricantes” Intervalo de verificación de aceite ......................................................................................................... Cada 500 horas Intervalo de cambio del aceite ............................................................................................................. Cada 1000 horas

Verificación del Nivel de Aceite Caja del Tándem

estacione la motoniveladora en una superficie nivelada. quite el tapón de nivel (3) de cada compartimiento tándem. el aceite debe fluir por estos tapones. Agregue aceite hasta llegar al nivel indicado. Instale nuevamente todos los tapones

Cambio de Aceite Caja del Tándem

Cambiar el aceite a cada 1000 horas

retire el tapón de drenaje (2) y drene el aceite. remueva los tapones de abastecimiento (1) y de nível de aceite (3) y reinstale el tapón de drenaje. Agregue el aceite especificado por el orificio de abastecimiento hasta que salga por el orificio de nivel de aceite. Reinstale y apriete los tapones de nivel y de abastecimiento

AtEnCiÓn: Descarte el aceite usado en puestos de reciclaje especializados.

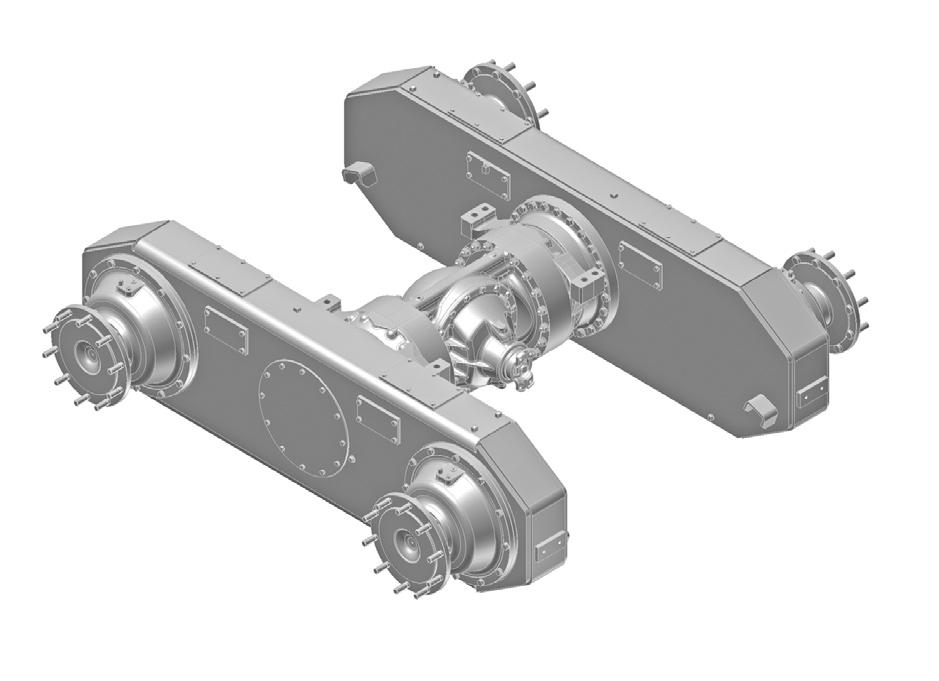

ModELoS 845B

2 4

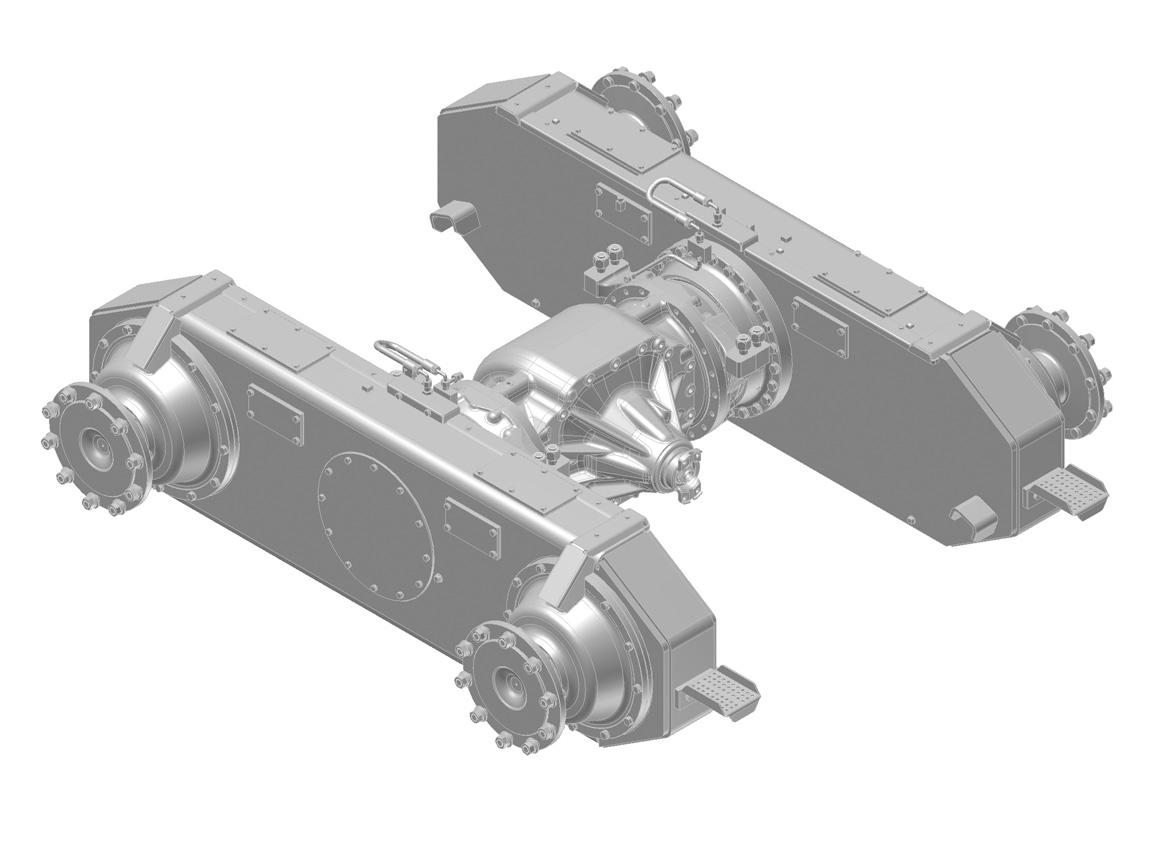

1 ModELoS 865B Y 885B

2 4

1

1

3

1. TAPóN De LLeNADo 2. TAPóN De DreNAje 3. TAPóN De NIVeL 4. RESPIRADERO

2 1

3

1. TAPóN De LLeNADo 2. TAPóN De DreNAje 3. TAPóN De NIVeL 4. RESPIRADERO

2
