CORREAS DEL ALTERNADOR Y DEL COMPRESOR DEL AIRE ACONDICIONADO

CoRREAS dEL ALtERnAdoR Y dEL CoMPRESoR dEL AiRE ACondiCionAdo intervalo de Mantenimiento

Intervalo de mantenimiento de la correa del alternador ....... Comprobar diariamente y reemplazar a cada 1000 horas Intervalo de mantenimiento de la correa del compresor del aire acondicionado ................ Comprobar cada 250 horas

Verificación de la Correa del Alternador

1. estacionar la máquina en una superficie nivelada y activar el freno de estacionamiento.

2. 3.

4. Ponga la llave de ignición en la posición “oFF”.

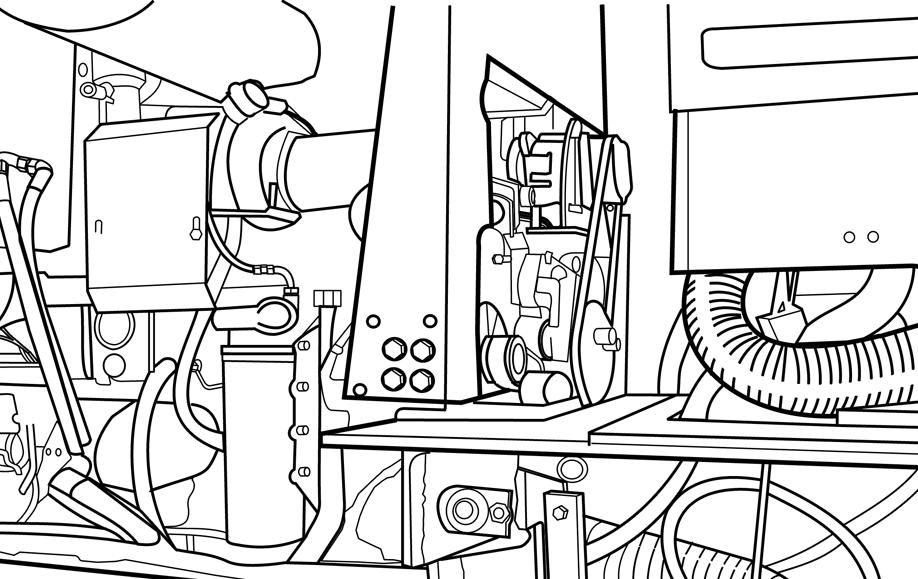

Retire el panel situado atrás del banco del operador para inspeccionar las correas. Haga la medición de la deflexión de la correa en el espacio más largo entre las poleas. La deflexión máxima admisible es de 9,5 a 12,7 mm (3/8 a 1/2”).

Desmonte la correa usando un trozo de hierro cuadrado de 1/2”. notA: Los paneles atrás del banco del operador se deben retirar para tener acceso a las correas.

inspeción de la Correa

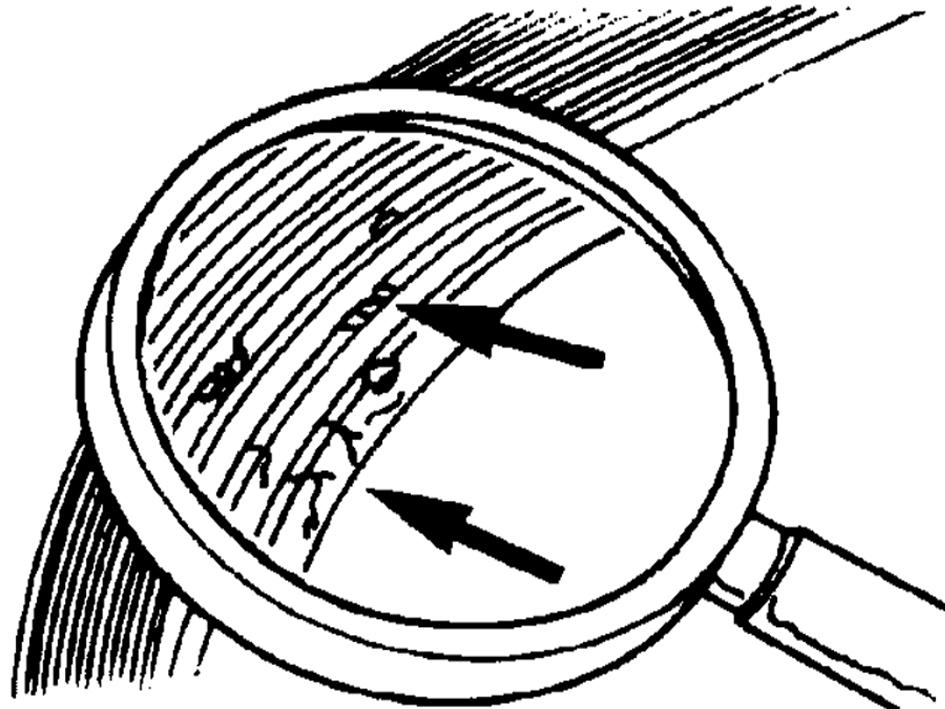

Luego del desmonte examine cuidadosamente si la correa está dañada.

1 2

inspeción del tensor

La polea del tensor de la correa debe poder girar libremente, sin que ningún punto presente resistencia, agarre, etc., al ser girada con la mano. examine el estado de rodamiento del tensor de la correa.

1. 2. CORREA DEL ALTERNADOR CORREA DEL COMPRESOR DEL AIRE ACONDICIONADO

Montaje de la Correa

5 6

7

3

3. 4. 5. 6. 7. POLEA DE LA BOMBA DE AGuA POLEA DEL CIGüEÑAL CuADrADo De 1/2” (12,7MM) TENSOR DE LA CORREA ALTERNADOR

4

usando un trozo de hierro cuadrado de 1/2” actuando en el encaje del estirador, montar la correa observando con atención para que encaje perfectamente en los canales existentes en la polea del alternador, y en el amortiguador de vibraciones.
