CAjA De FuSIBLeS
CAJA dE FUSiBLES Máquinas con Transmisión ZF
ModELoS 845B Y 865B

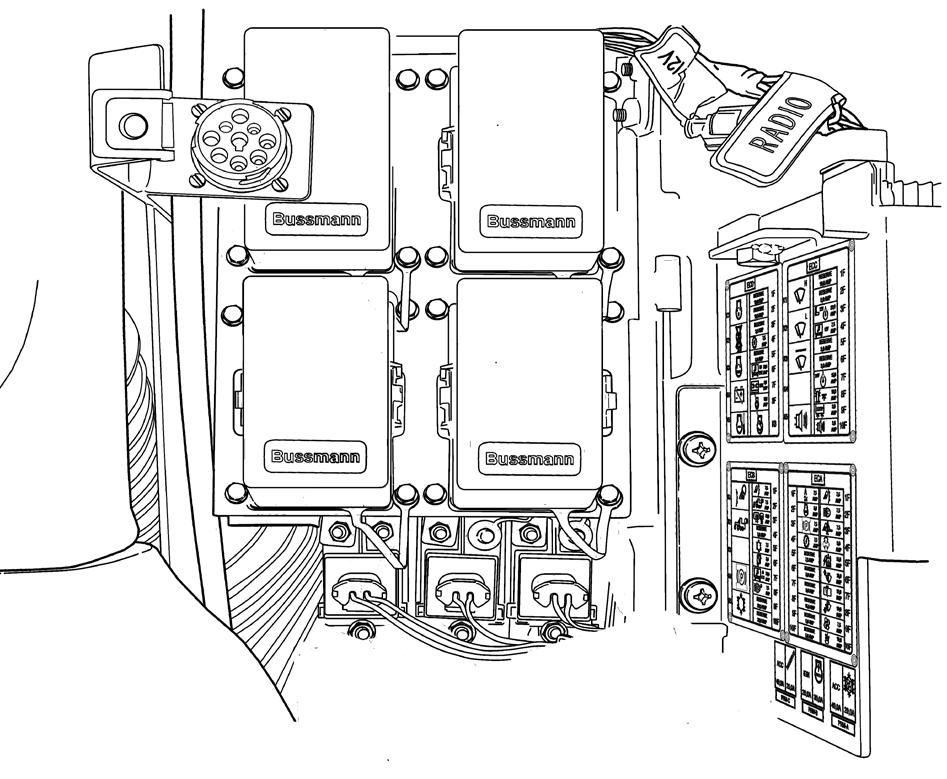

Caja de Fusibles – Columna de dirección Caja de Fusibles – Consola Lateral
CoNeCTor De DIAGNóSTICo De LA TrANSMISIóN ZF

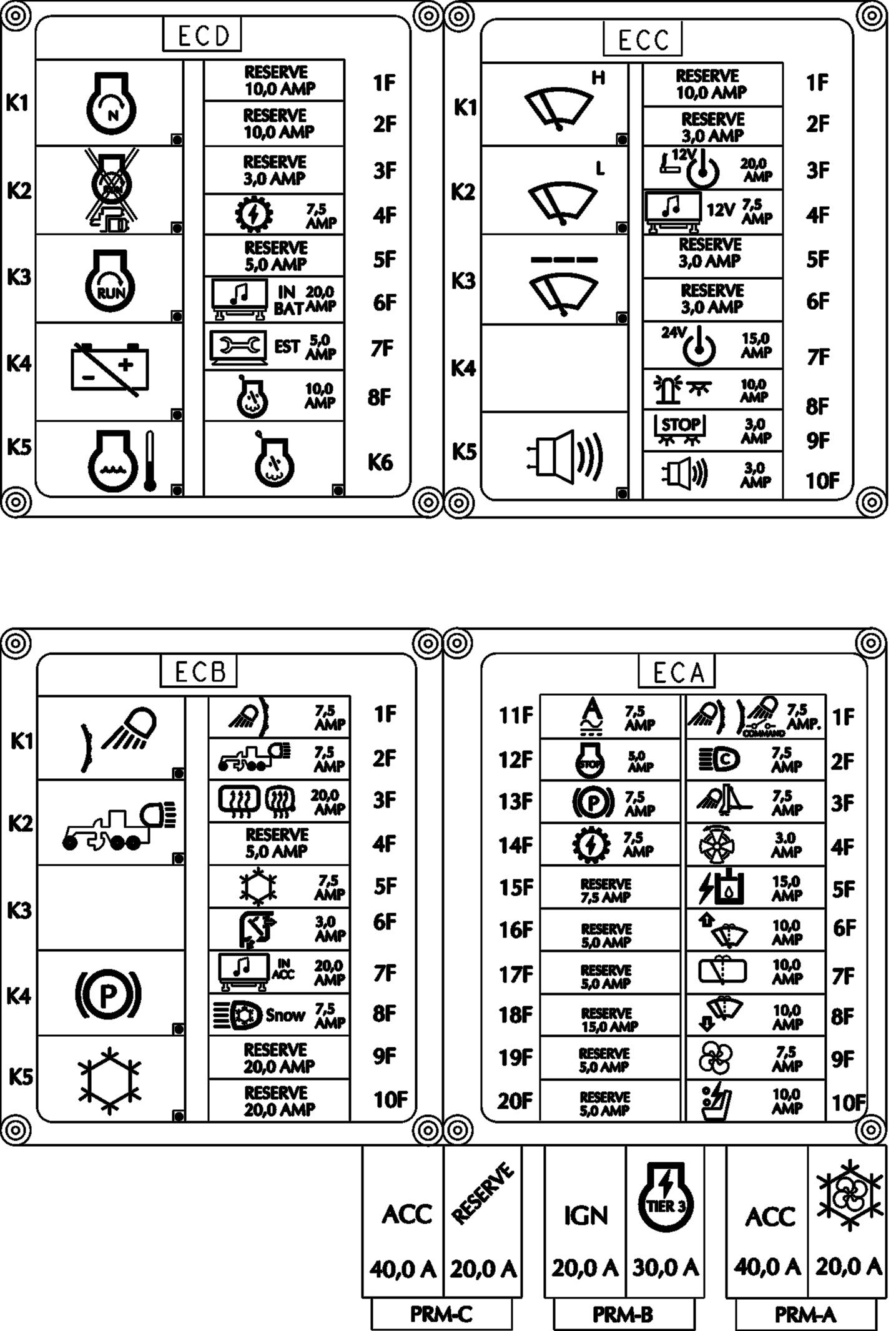

Los fusibles de esta máquina son del tipo lámina. Para sustituirlos, retire cada fusible quemado y encaje el nuevo. Cada fusible trae indicada su corriente máxima de operación. Consulte la etiqueta en la tapa de la caja de fusibles para saber la localización correcta de cada uno.
11F 7,5 A Alternador y llave maestra 12F 5 A Cierre combustible del motor 13F 7,5 A Solenoide del freno de estacionamiento 14F 7,5 A Transmisión y mandos de la transmisión 15F 7,5 A Reserva
16F 5 A Reserva 17F 5 A Reserva 18F 15 A Reserva 19F 5 A Reserva 20F 5 A Reserva
K1 Relé de la luz anterior a la lámina K2 Relais de la luz de trabajo trasera K3 No utilizado K4 Relé del freno de estacionamiento K5 Relé del compresor de A/A
K1 Relé del limpiador del vidrio delantero de arriba - Alta velocidad K2 Relé del limpiador del vidrio delantero de arriba - Baja velocidad K3 Relé de mando de velocidad del limpiador delantero K4 No utilizado K5 Relé de la alarma de marcha atrás
Caja de fusibles ECA
1F 7,5 A Luz de trabajo posterior a la lámina y mando de luz anterior 2F 7,5 A Luces delanteras de la cabina 3F 7,5 A Luces de trabajo de la lámina delantera 4F 3 A Reversión del ventilador de enfriamiento 5F 15 A Sistemas hidraulicos de la silla, láminas, ripper/escarificador y ligadesliga del ventilador de enfriamiento 6F 10 A Limpiaparabrisas delanteros superiores 7F 10 A Limpiaparabrisas traseros 8F 10 A Limpiaparabrisas delanteros inferiores 9F 7,5 A Desescarchador delantero, trasero y puerta derecha 10F 10 A Asiento con suspensión a aire
Caja de fusibles ECB
1F 7,5 A Luz de trabajo anterior a la lámina 2F 7,5 A Luz de trabajo trasera 3F 20 A Desescarchador trasero y espejo retrovisor lateral 4F 5 A Reserva 5F 7,5 A Compresor y mandos del A/A 6F 3 A Recirculación de aire en la cabina 7F 20 A Convertidor 24 volts para 12 volts, después de llave de arranque ACC (radio, encendedor de cigarrillos y enchufe 12 volts) 8F 7,5 A Luz de trabajo para nieve 9F 20 A Reserva 10F 20 A Reserva
Caja de fusibles ECC
1F 10 A Reserva 2F 3 A Reserva 3F 20 A Encendedor de cigarrillos y enchufe 12 volts 4F 7,5 A Radio 12 volts 5F 3 A Reserva 6F 3 A Reserva 7F 15 A Enchufe 24 volts 8F 10 A Luces rotativas y luz interna de la cabina 9F 3 A Luz de freno 10F 3 A Alarma de marcha atrás
Caja de fusibles ECd
K1 relé de arranque (Neutro de la transmisión y señal STArT de llave de arranque) 1F 10 A Reserva K2 relé de arranque (Mando del motor de arranque) 2F 10 A Reserva K3 relé de arranque (No utilizado) 3F 3 A Reserva K4 Relé contador de tiempo para llave maestra 4F 7,5 A Alimentación principal transmisión ZF K5 Relé liga-desliga del ventilador de enfriamiento 5F 5 A Reserva 6F 20 A Convertidor 24 volts para 12 volts, después de baterías BAT (radio, encendedor de cigarrillos y enchufe 12 volts) 7F 5 A Contador de tiempo para llave maestra y conector de diagnóstico EST 8F 10 A Arranque en frio con éter K6 relé de arranque en frio con éter
PRM A - ACC (Accesórios)
FA1 40 A Alimentación caja eCA (L1) Fusibles lado derecho, circuitos "ACC" (Accesorios) FA2 20 A Alimentación del ventilador A/A 3 velocidades "BAT" (Batería)
PRM B - iGn (Encendido)
FB1 20 A Alimentación caja eCA (L2) Fusibles lado izquierdo, circuitos "IGN" (encendido)
PRM C - ACC (Accesórios)
FC1 40 A Alimentación caja eCB (L2) Fusibles lado derecho, circuitos "ACC" (Accesorios)
K1 Relé de la bocina K2 relé del bloqueo del diferencial (Não utilizado)
K3 Relé de luz de carretera K4 Relé de luz de cruce K5 relé del voltimetro (Panel electrónico AIC) FB2 30 A No utilizado "BAT" (Batería)
FC2 20 A reserva "BAT" (Batería)
Caja de fusibles ECE
1F 15 A Luz de posición delantera izquierda y trasera derecha 2F 5 A Luz de posición delantera derecha y trasera izquierda, luz de placa de matrícula, panel de instrumentos y interruptores 3F 7,5 A Bloqueo del diferencial 4F 5 A Señales de giro y luz de alerta 5F 7,5 A Luz de cruce 6F 7,5 A Luz de carretera 7F 7,5 A Voltímetro (AIC) 8F 7,5 A Alimentación del panel (AIC) "IGN" (encendido) 9F 7,5 A Alimentación del panel (AIC) "BAT" (Batería) 10F 10 A Alimentação principal painel (AIC) “BAT” (Bateria)
Máquinas con Transmisión FUNK
ModELoS 845B, 865B E 885B

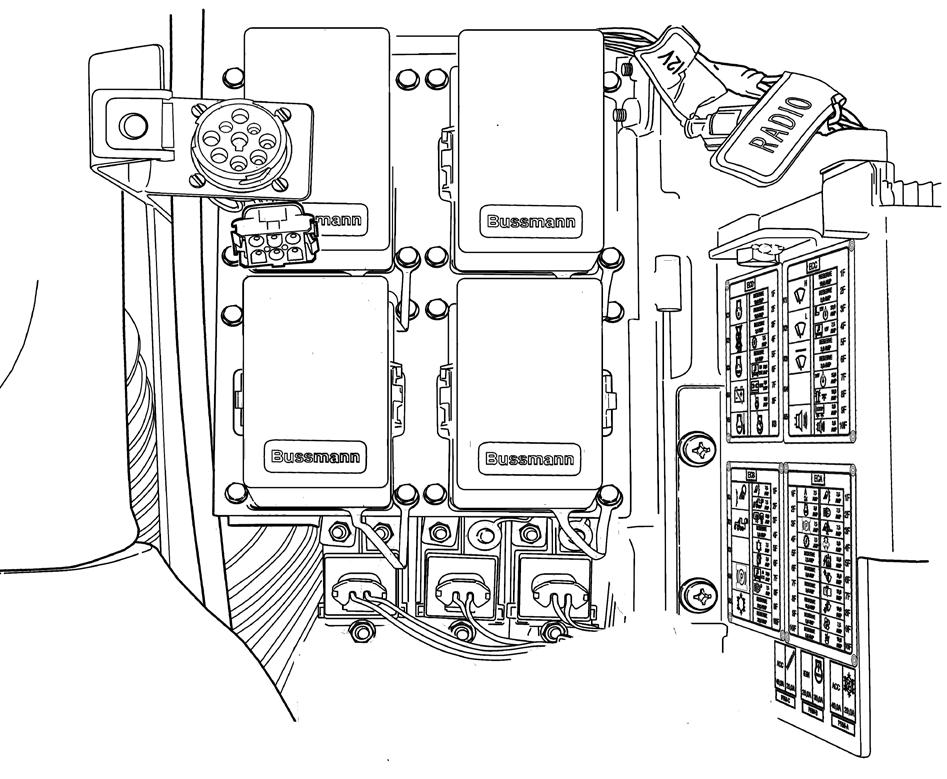

Caja de Fusibles – Columna de dirección Caja de Fusibles – Consola Lateral
CoNeCTor De DIAGNóSTICo De LA TrANSMISIóN FuNK
Los fusibles de esta máquina son del tipo lámina. Para sustituirlos, retire cada fusible quemado y encaje el nuevo. Cada fusible trae indicada su corriente máxima de operación. Consulte la etiqueta en la tapa de la caja de fusibles para saber la localización correcta de cada uno.
11F 7,5 A Alternador y llave maestra 12F 5 A Cierre combustible del motor 13F 7,5 A Reserva 14F 7,5 A Reserva 15F 7,5 A Mandos de la transmisión
16F 5 A Reserva 17F 5 A Reserva 18F 15 A Reserva 19F 5 A Tracción delantera 20F 5 A Tracción delantera
K1 Relé de la luz anterior a la lámina K2 Relé de la luz de trabajo trasera K3 Tracción delantera K4 No utilizado K5 Relé del compresor de A/A
Caja de fusibles ECA
1F 7,5 A Luz de trabajo posterior a la lámina y mando de luz anterior 2F 7,5 A Luces delanteras de la cabina 3F 7,5 A Luces de trabajo de la lámina delantera 4F 3 A Reversión del ventilador de enfriamiento 5F 15 A Sistemas hidraulicos de la silla, láminas, ripper / escarificador y liga-desliga del ventilador de enfriamiento 6F 10 A Limpiaparabrisas delanteros superiores 7F 10 A Limpiaparabrisas traseros 8F 10 A Limpiaparabrisas delanteros inferiores 9F 7,5 A Desescarchador delantero, trasero y puerta derecha 10F 10 A Asiento con suspensión a aire
Caja de fusibles ECB
1F 7,5 A Luz de trabajo anterior a la lámina 2F 7,5 A Luz de trabajo trasera 3F 20 A Desescarchador trasero y espejo retrovisor lateral 4F 5 A Reserva 5F 7,5 A Compresor y mandos del A/A 6F 3 A Recirculación de aire en la cabina 7F 20 A Convertidor 24 volts para 12 volts, después de llave de arranque ACC (radio, encendedor de cigarrillos y enchufe 12 volts) 8F 7,5 A Luz de trabajo para nieve 9F 20 A Reserva 10F 20 A Reserva
K1 Relé del limpiador del vidrio delantero de arriba - Alta velocidad K2 Relé del limpiador del vidrio delantero de arriba - Baja velocidad K3 Relé de mando de velocidad del limpiador delantero K4 No utilizado K5 Relé de la alarma de marcha atrás
Caja de fusibles ECC
1F 10 A Tracción delantera 2F 3 A Tracción delantera 3F 20 A Encendedor de cigarrillos y enchufe 12 volts 4F 7,5 A Radio 12 volts 5F 3 A Tracción delantera 6F 3 A Tracción delantera 7F 15 A Enchufe 24 volts 8F 10 A Luces rotativas y luz interna de la cabina 9F 3 A Luz de freno 10F 3 A Alarma de marcha atrás
Caja de fusibles ECd
K1 relé de arranque (Neutro de la transmisión y señal STArT de llave de arranque) 1F 10 A Alimentación principal transmisión Funk K2 relé de arranque (Mando del motor de arranque) 2F 10 A Alimentación principal transmisión Funk K3 relé de arranque (No utilizado) 3F 3 A Mando para alarma de marcha atrás K4 Relé contador de tiempo para llave maestra 4F 10 A Reserva K5 Relé liga-desliga del ventilador de enfriamiento 5F 5 A Reserva 6F 20 A Convertidor 24 volts para 12 volts, después de baterías BAT (radio, encendedor de cigarrillos y enchufe 12 volts) 7F 5 A Contador de tiempo para llave maestra y conector de diagnóstico EST 8F 10 A Arranque en frio con éter K6 relé de arranque en frio con éter
PRM A - ACC (Accesórios)
FA1 40 A Alimentación caja eCA (L1) Fusibles lado derecho, circuitos "ACC" (Accesorios) FA2 20 A Alimentación del ventilador A/A 3 velocidades "BAT" (Batería)
PRM B - iGn (Encendido)
FB1 20 A Alimentación caja eCA (L2) Fusibles lado izquierdo, circuitos "IGN" (encendido)
PRM C - ACC (Accesórios)
FC1 40 A Alimentación caja eCB (L2) Fusibles lado derecho, circuitos "ACC" (Accesorios)
K1 Relé de la bocina K2 relé del bloqueo del diferencial K3 Relé de luz de carretera
K4 Relé de luz de cruce K5 relé del voltimetro (Panel electrónico AIC) FB2 30 A No utilizado "BAT" (Batería)
FC2 20 A reserva "BAT" (Batería)
Caja de fusibles ECE
1F 15 A Bocina 2F 5 A Luz de posición delantera izquierda y trasera derecha 3F 7,5 A Luz de posición delantera derecha y trasera izquierda, luz de placa de matrícula, panel de instrumentos y interruptores 4F 5 A Bloqueo del diferencial 5F 7,5 A Señales de giro y luz de alerta 6F 7,5 A Luz de cruce 7F 7,5 A Luz de carretera 8F 7,5 A Voltímetro (AIC) 9F 7,5 A Alimentación del panel (AIC) "IGN" (encendido) 10F 10 A Alimentación del panel (AIC) "BAT" (Batería)

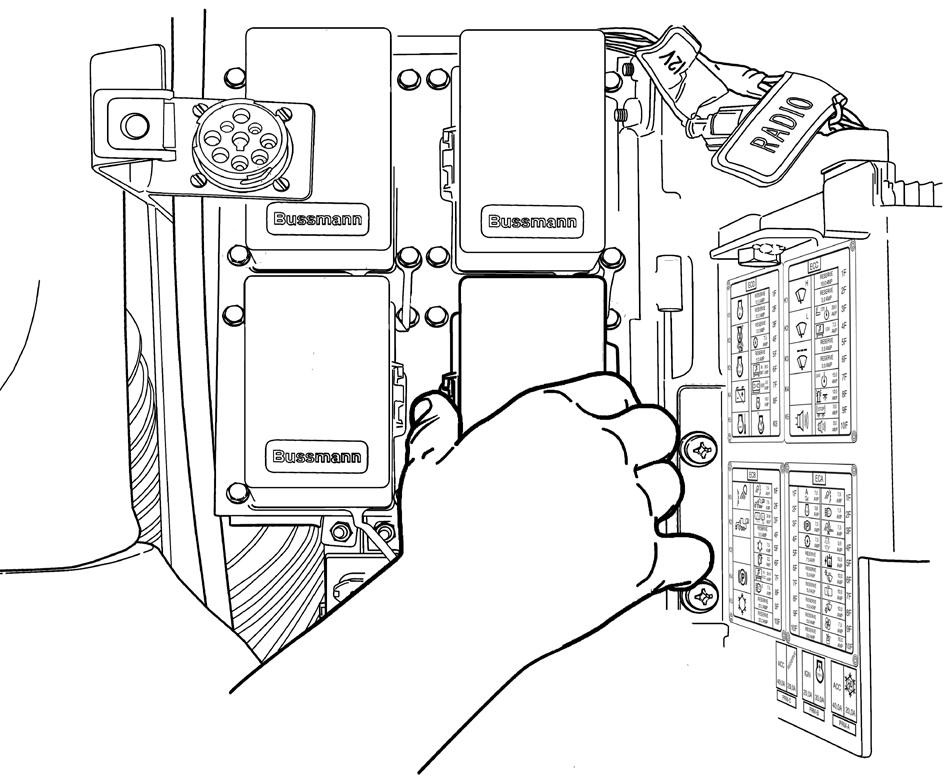

Los fusibles fueron proyectados para quemarse en el caso en que sucedan sobrecargas en algún circuito eléctrico de la máquina evitando de esta manera daños mayores al cableado y componentes de los circuitos eléctricos. Para sustituir los fusibles, realice el siguiente procedimiento: 1.
2. Coloque el interruptor de arranque en la posición “oFF” y apague todos los accesorios eléctricos. Retire la tapa de la caja de fusibles, presionando la misma en los laterales con los dedos.
3. Determine que fusible está quemado. La etiqueta en la puerta de la caja de fusibles y la sección “Caja de Fusibles” muestran los circuitos de cada uno.
4.
5.
6. Retire el fusible. Inspeccione el fusible. Si está quemado sustitúyalo por otro de la misma capacidad. Si el mismo fusible se quema nuevamente, debe haber algún defecto en el circuito en cuestión. Localice un Distribuidor CASE.
7.
Coloque nuevamente la tapa de la caja de fusibles, presionando con la mano hasta que trabe firme. iMPoRtAntE: Nunca sustituya un fusible por otro de capacidad mayor a la especificada. Nunca improvise un fusible sustituto.
