eje TrASero

EJE tRASERo Especificaciones de Mantenimiento

eje trasero, carcasa central (Graziano)

Modelos 845B ...................................................................................................................... 40,0 litros (10.5 uS gal)

Modelos 865B e 885B ......................................................................................................... 44,0 litros (11.6 uS gal) Tipo de aceite ...................................................................................................................... Vea “Fluidos y Lubricantes” Intervalo de cambio del aceite ............................................................................................................. Cada 2000 horas

notA: NO usar un aceite alternativo en los ejes. Los componentes del freno en los ejes se pueden dañar si se usa un aceite alternativo.

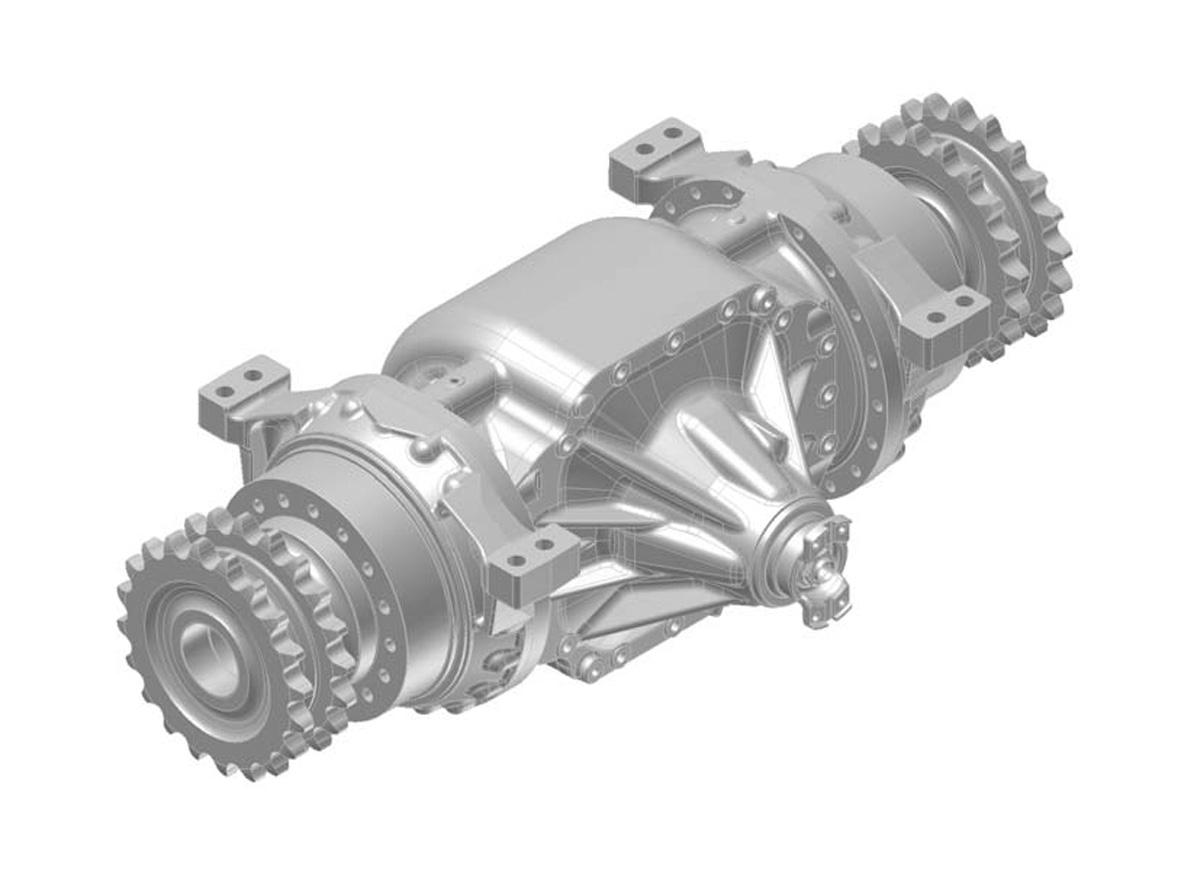

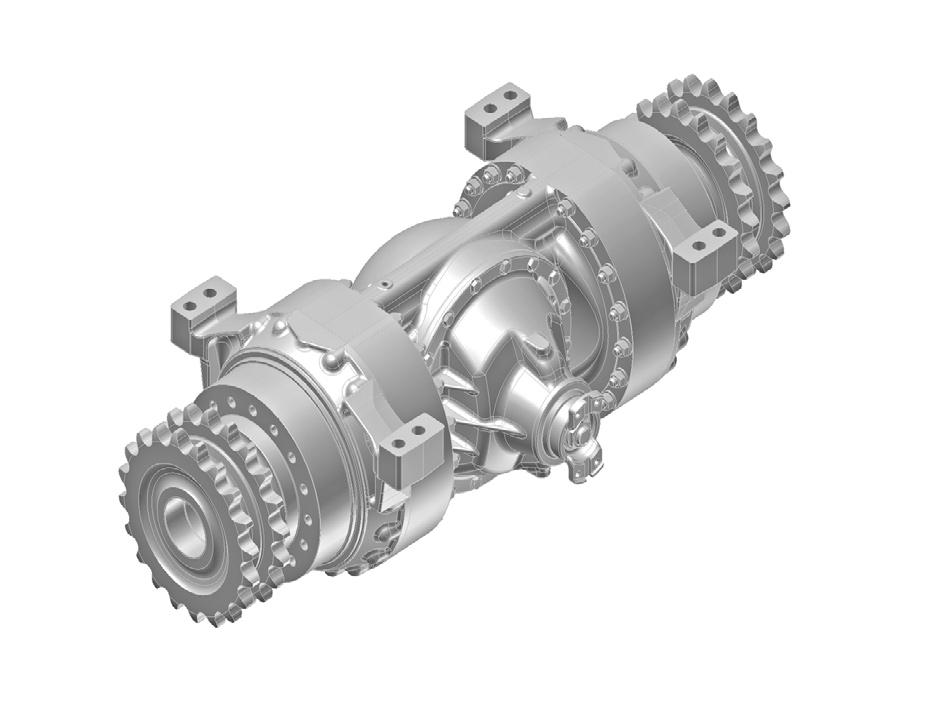

ModELoS 845B ModELoS 865B Y 885B

2 2

1

3 1

3

1. TAPóN De DreNAje 2. TAPóN De NIVeL 3. RESPIRADERO 1. TAPóN De DreNAje 2. TAPóN De NIVeL 3. RESPIRADERO

nivel de Aceite del Eje trasero

Estacione la motoniveladora en un área nivelada. Pare el motor. remueva el tapón de nível / abastecimiento (2). Complete el aceite de acuerdo con las necesidades. El nivel debe estar en la parte inferior del orificio del tapón. Instale el tapón y verifique que el mismo está apretado correctamente.

Cambio del Aceite del Eje trasero

CoMPARtiMEnto CEntRAL

Sustituya el aceite del eje trasero cada 2.000 horas de operación. 1. Estacione la motoniveladora en un área nivelada. Accione el freno de estacionamiento y pare o motor. 2. Limpie el tapón de nível / abastecimiento. 3.

Verifique si el aceite en el eje trasero está próximo a la temperatura normal de operación.

4.

5. remueva el tapón (1) de drenaje, retire también el tapón (2) de abastecimiento para facilitar el drenaje del aceite. Luego del drenaje, reinstale el tapón y abastezca el soporte hasta el nivel del orificio del tapón de abastecimiento con el aceite especificado. espere unos 15 minutos para que el aceite llene todas las cavidades internas del eje. Complete el nivel y coloque el tapón de llenado.

AtEnCiÓn: Descarte el aceite usado en puestos de reciclaje especializados.
