SISTeMA DeL FILTro De AIre

SiStEMA dEL FiLtRo dE AiRE Especificaciones de Mantenimiento

elemento del filtro de aire (exterior) ............... realizar el mantenimiento del elemento siempre que el indicador está en área roja, cada 1000 horas de operación o anualmente, lo que ocurra primero. elemento del filtro de aire (interior) ................ reemplazar el elemento interior después de que el elemento exterior haya sido limpiado tres veces, o después de que el indicador está en el área roja con el motor en marcha. Cambiar, también, el elemento cada 1000 horas o una vez al año, lo que ocurra primero. La validad del elemento de un nuevo filtro de aire es de cinco (5) años. No instale un filtro nuevo (sin utilización) que haya sido fabricado hace más de cuatro (4) años. La fecha de fabricación se encuentra en la tapa del extremo del elemento.

Limpieza del Filtro de Aire

el elemento externo del filtro de aire debe ser desmontado solamente cuando aparece la faja roja en el visor del indicador de restricción. Para el mantenimiento correcto del filtro, proceder de la siguiente manera.

Limpie la suciedad de la carcasa externa del filtro de aire.1.

2.

Afloje el tornillo (3) de fijado de la abrazadera (5) que acopla la carcasa a la tapa del filtro de aire. retire la tapa (7) y el aro de sellado (6). 3. retire la tuerca mariposa (8) y remueva el elemento externo (10). notA: Compruebe visualmente el elemento interno cada vez que el lemento externo sea limpio o substituido. No intente limpiar el elemento interno. 4. el filtro debe ser limpiado utilizando aire comprimido.

9 6 5 3

1 2

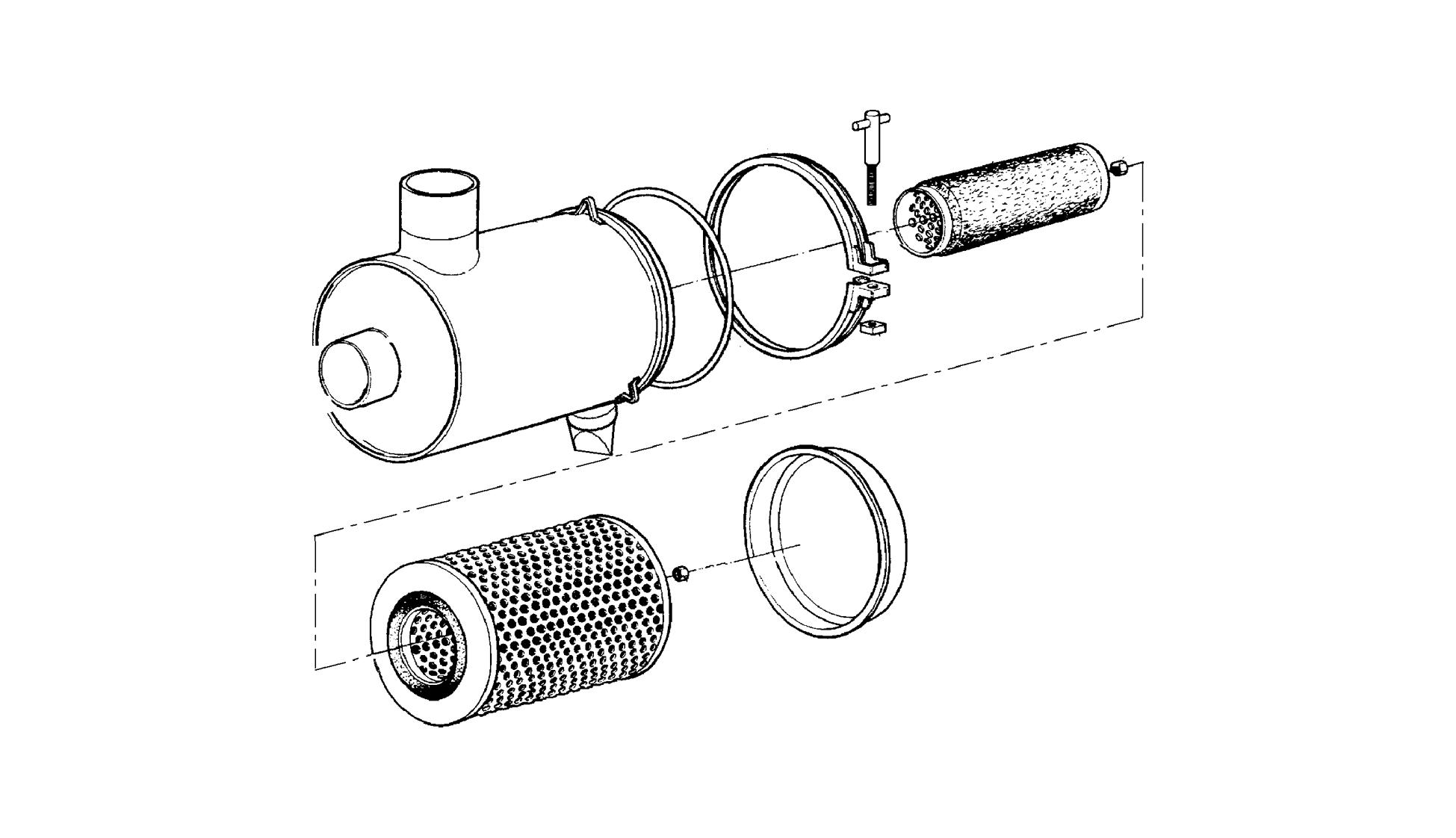

1. ELEMENTO EXTERNO 2. TuERCA 3. TORNILLO EN “T” 4. TuERCA

11

8

10

5. ABrAZADerA 6. ANILLo De VeDACIóN 7. CuBIERTA 8. TuERCA

4

7

9. CArCASA DeL FILTro 10. ELEMENTO INTERNO 11. vÁLvuLA DE DESCARGA

AtEnCiÓn: Use anteojos de seguridad con protector lateral, al usar presión de aire para limpieza. Esto reducirá el peligro de accidentes. Limite la presión a 2 bar (30PSI).

Si es necesario, limpie las aletas internas del filtro de aire utilizando un cepillo de fibras blandas. 5.

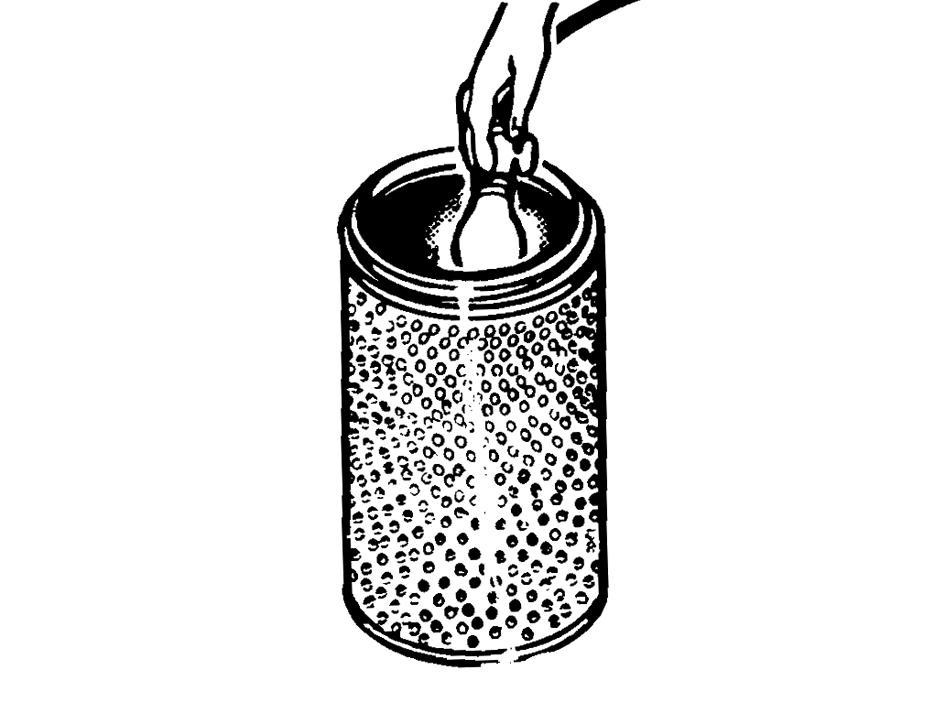

Para limpiar los elementos con el compresor de aire, dirija el aire de adentro hacia afuera del elemento para extraer todo el polvo. iMPoRtAntE: El elemento interno del filtro es un elemento de seguridad, por lo tanto, bajo ninguna circunstancia debe ser desmontado. Sugerimos su cambio cada 3 elementos externos. 6. Después de haber limpiado y secado el elemento, este debe ser examinado en caso de roturas o perforaciones. Coloque una luz fuerte dentro del elemento e inspecciónelo por el lado de afuera, la luz brillará a través de algún orificio o fisura. Si hubiera algún orificio, instale un nuevo elemento. 7. Inspeccione la tuerca (2) de retención del elemento interno. Cambie la tuerca si estuviera dañada.

8.

9. Limpie por dentro la carcasa del filtro de aire (9), antes de instalar nuevamente el elemento (10), monte el elemento filtrante y apriételo con la tuerca mariposa (8). Instale la tapa (7), la válvula de descarga (11) y apriete bien el tornillo de fijación (3) de la abrazadera. observe si está en la posición correcta.

10. Verifique el estado de los labios de la válvula de descarga (11). Los labios deben mantenerse siempre limpios. Barro o suciedad pueden alojarse en los labios. Mantenerlos abiertos durante el funcionamiento del motor. Los labios de la válvula deben abrirse cuando el motor está funcionando a marcha lenta o parado. Los labios de la válvula deben estar siempre orientados hacia abajo, para un buen funcionamiento.
