PICOS DE ENGRASE

Cada 100 horas de trabajo Utilizar grasa de Lítio (nLGi-2)

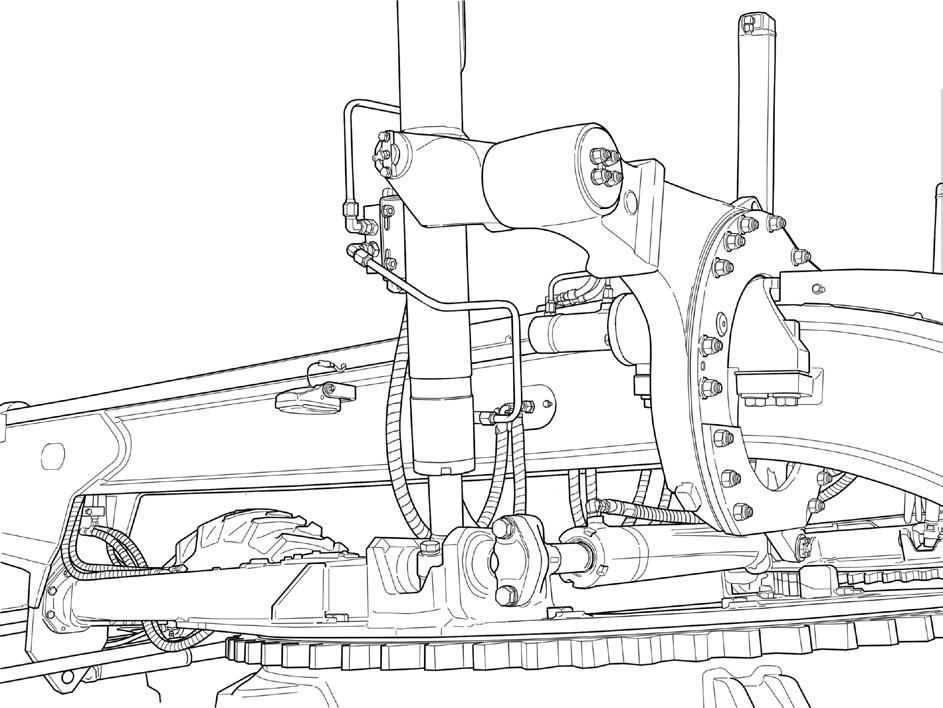

Esfera del Cilindro de Elevación de la Lámina

existen 2 puntos de lubricación. Aplicar de 6 a 12 dosis en cada uno.

eSFerA DeL CILINDro De eLeVACIóN

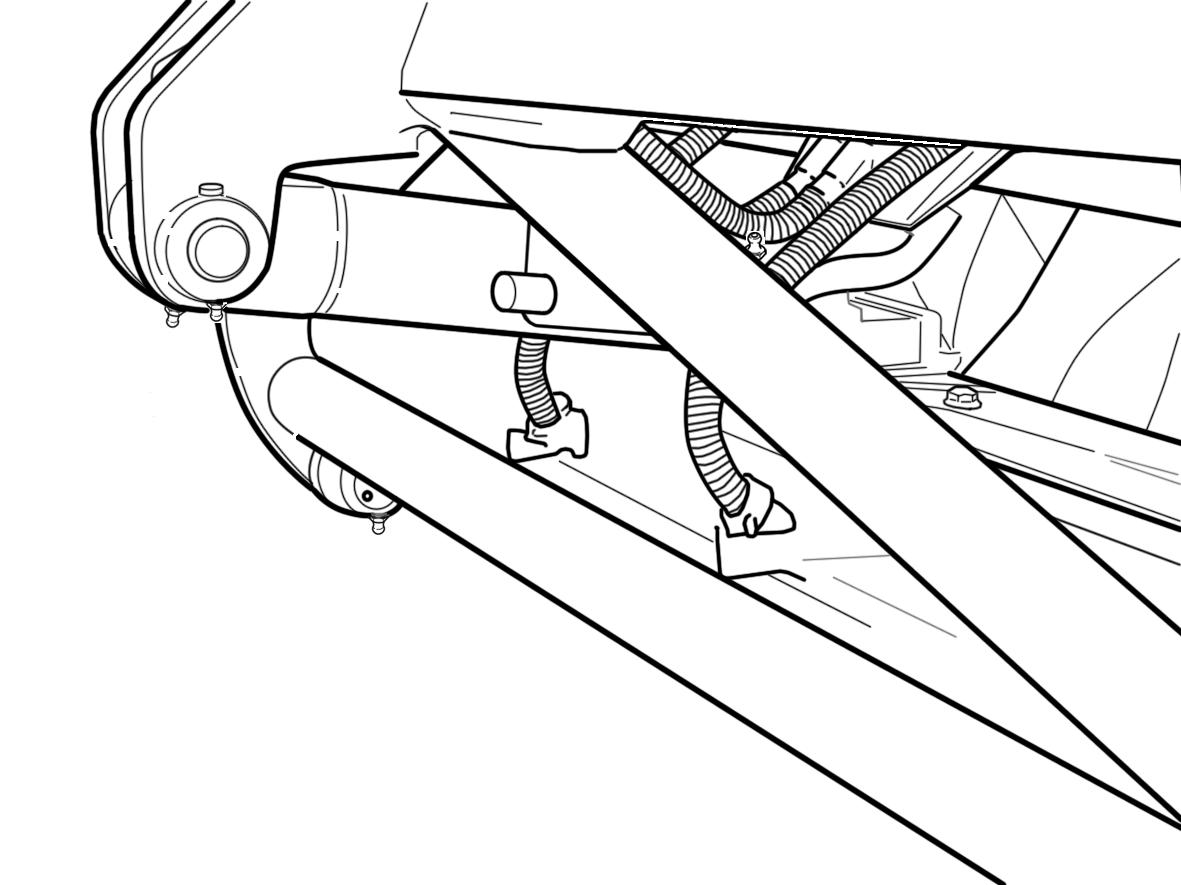

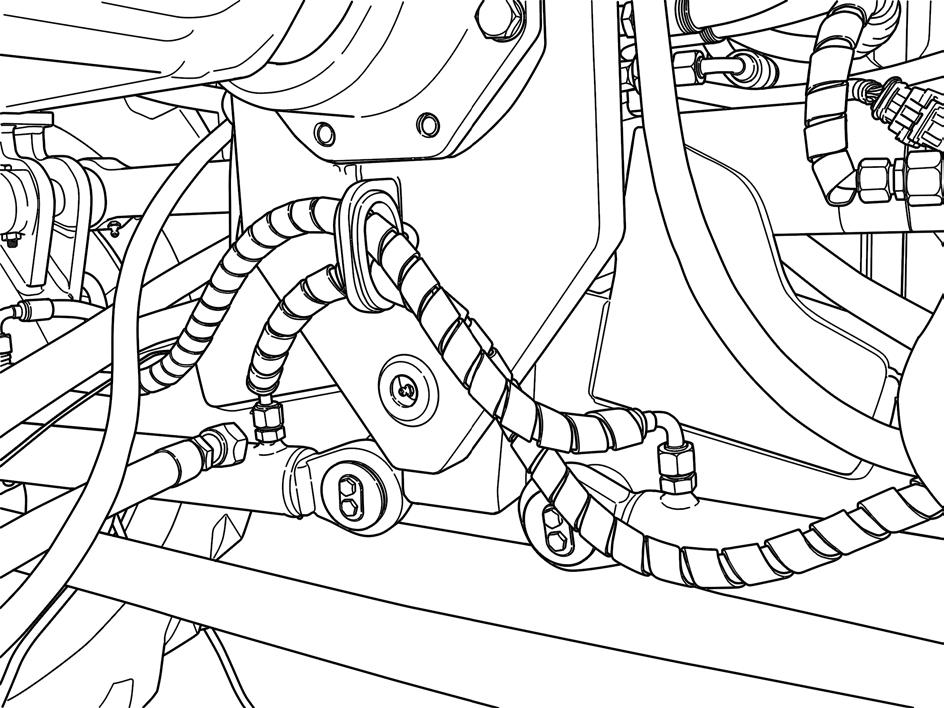

Pasador de los Cilindros de Articulación

existen 4 puntos de lubricación, 2 de cada lado. Lubricar con 6 a 10 dosis en las extremidades de los cilindros. Aplique también de 6 a 14 dosis en los cojinetes de la articulación.

3

2 1

Cavidad de la Esfera de la Barra de tracción

Solamente un punto de lubricación. Aplicar de 6 a 14 dosis.

CAVIDAD De LA eSFerA 1. 2. 3. PASADor DeL CILINDro De LA ArTICuLACIóN ArTICuLACIóN INFerIor DeL CHASIS ArTICuLACIóN SuPerIor DeL CHASIS

Esferas do Cilindro de deslocamento Lateral do Círculo

existen 2 puntos de lubricación. Aplicar de 6 a 12 dosis en cada uno.

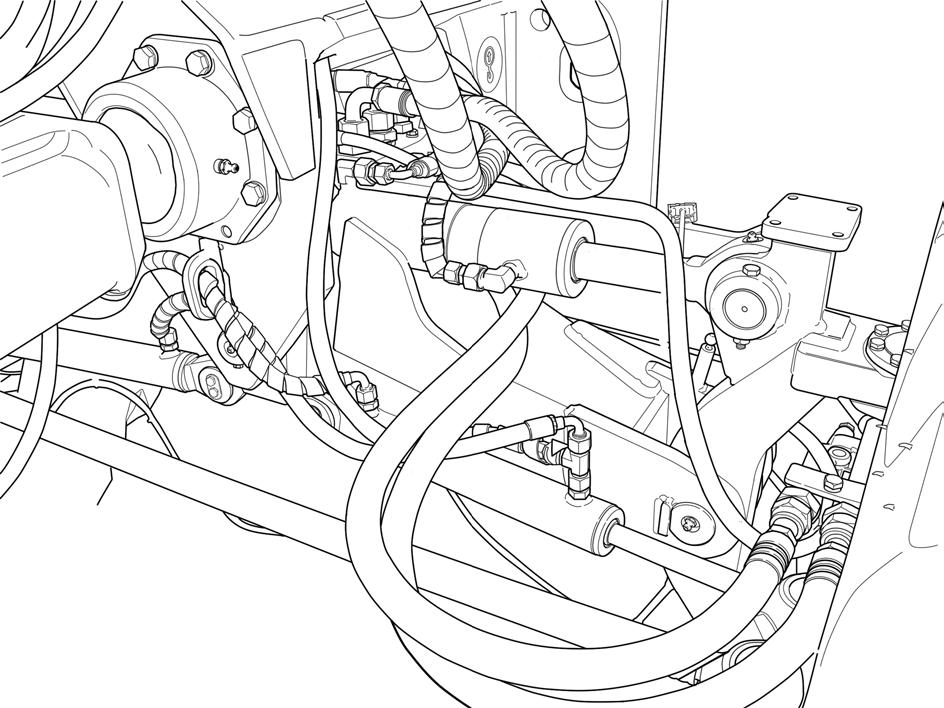

eSFerAS DeL CILINDro De DeSPLAZAMIeNTo DeL CírCuLo

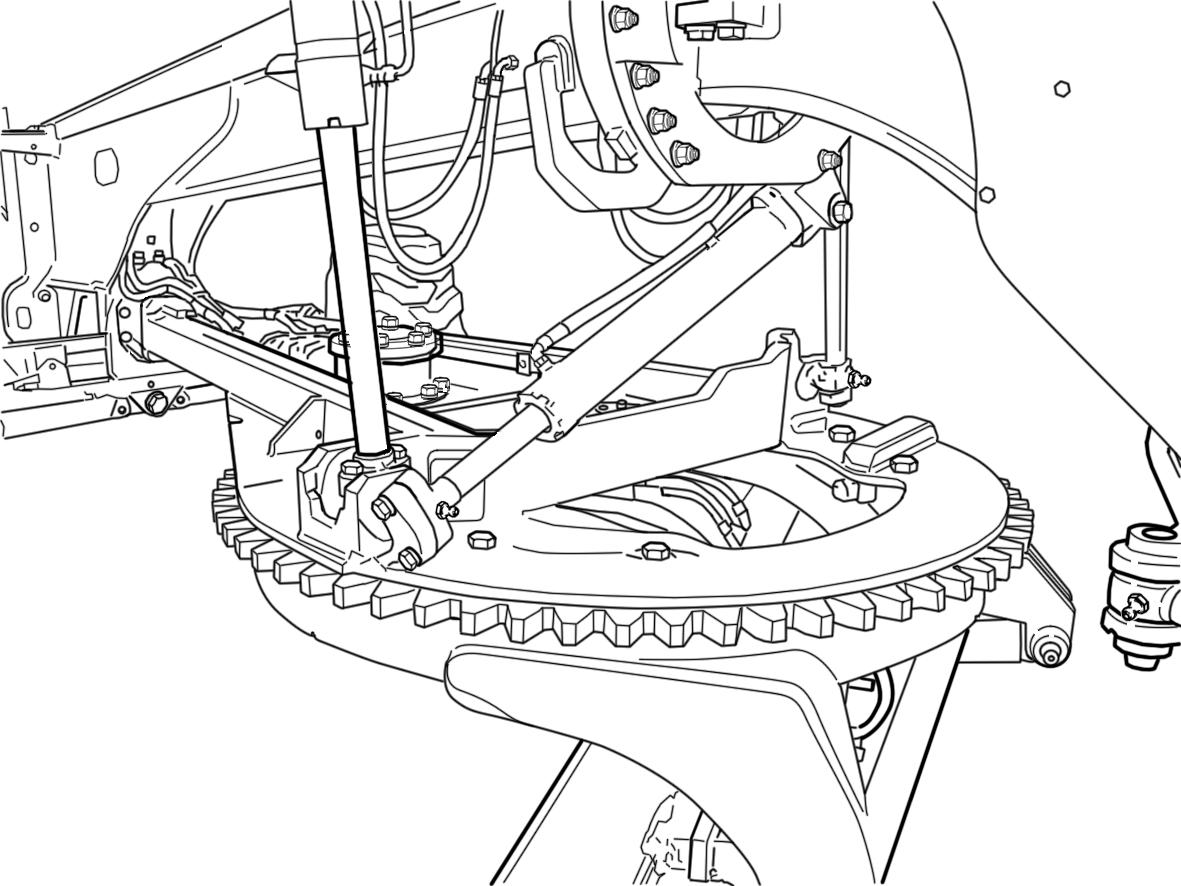

Pasador del Cilindro de Inclinación de la Lámina

existen 2 puntos de lubricación. Aplicar de 4 a 6 dosis en cada uno.

PASADor DeL CILINDro De INCLINACIóN De LA LáMINA

Pasadores de Articulación del Cilindro de Levantamiento

existen 4 puntos de lubricación para los pasadores. Aplicar de 1 a 2 dosis en cada pasador.

PASADORES DEL CILINDRO DE LEvANTAMIENTO

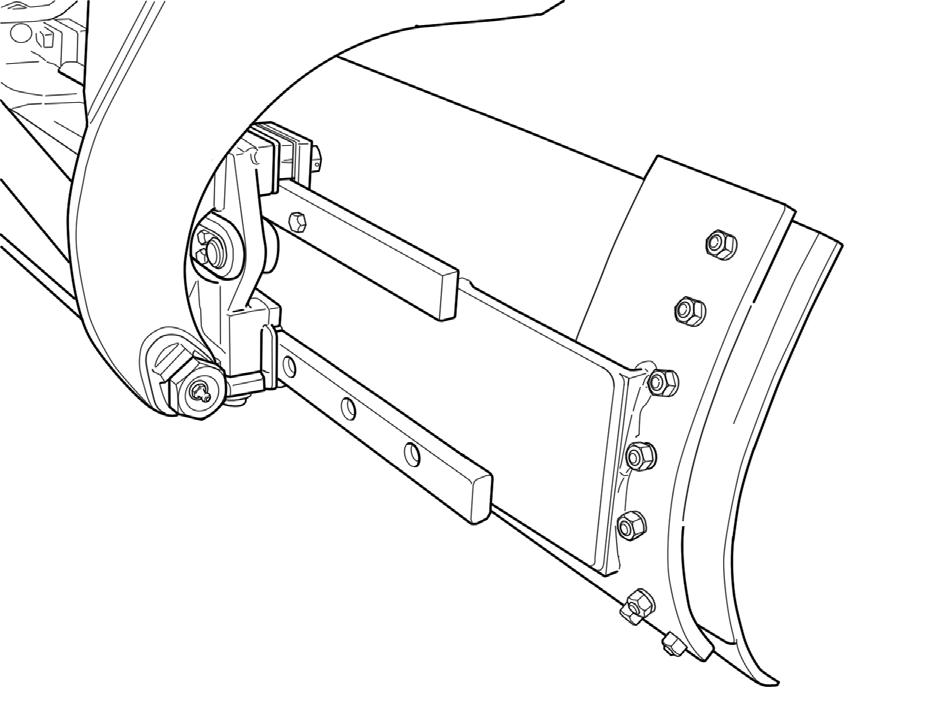

Pasador de inclinación de la Lámina

existen 2 puntos de lubricación. Aplicar de 4 a 6 dosis en cada uno.

PASADor De INCLINACIóN De LA LáMINA

Cada 250 horas de trabajo Utilizar grasa de Lítio (nLGi-2)

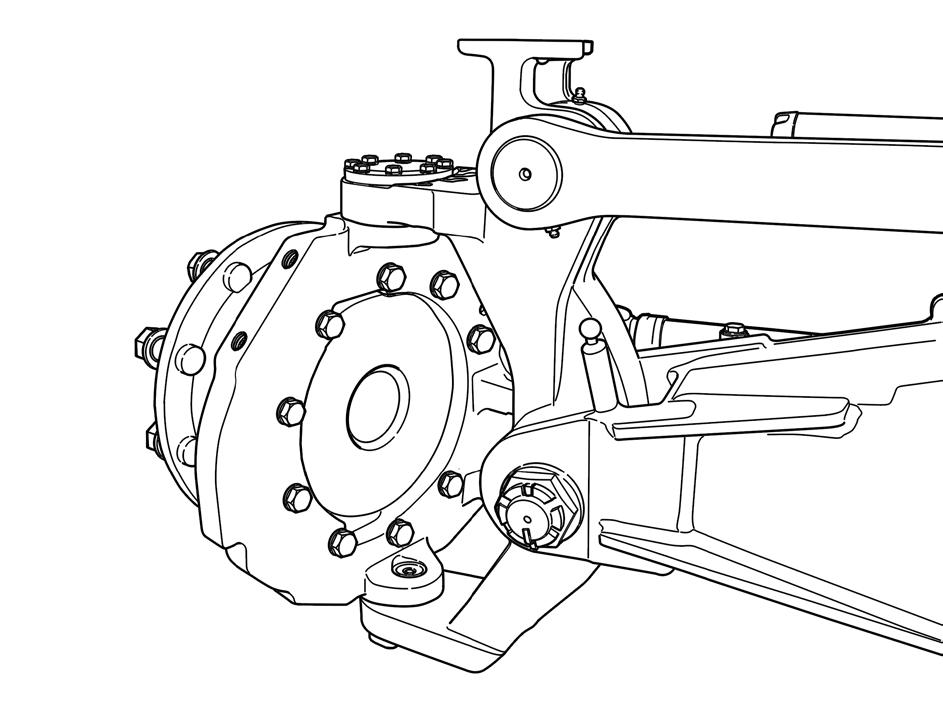

Mangueta de la Rueda delantera

existen 2 puntos de lubricación. Aplicar de 4 a 6 dosis en cada uno.

MANGuETA DE LA RuEDA DELANTERA

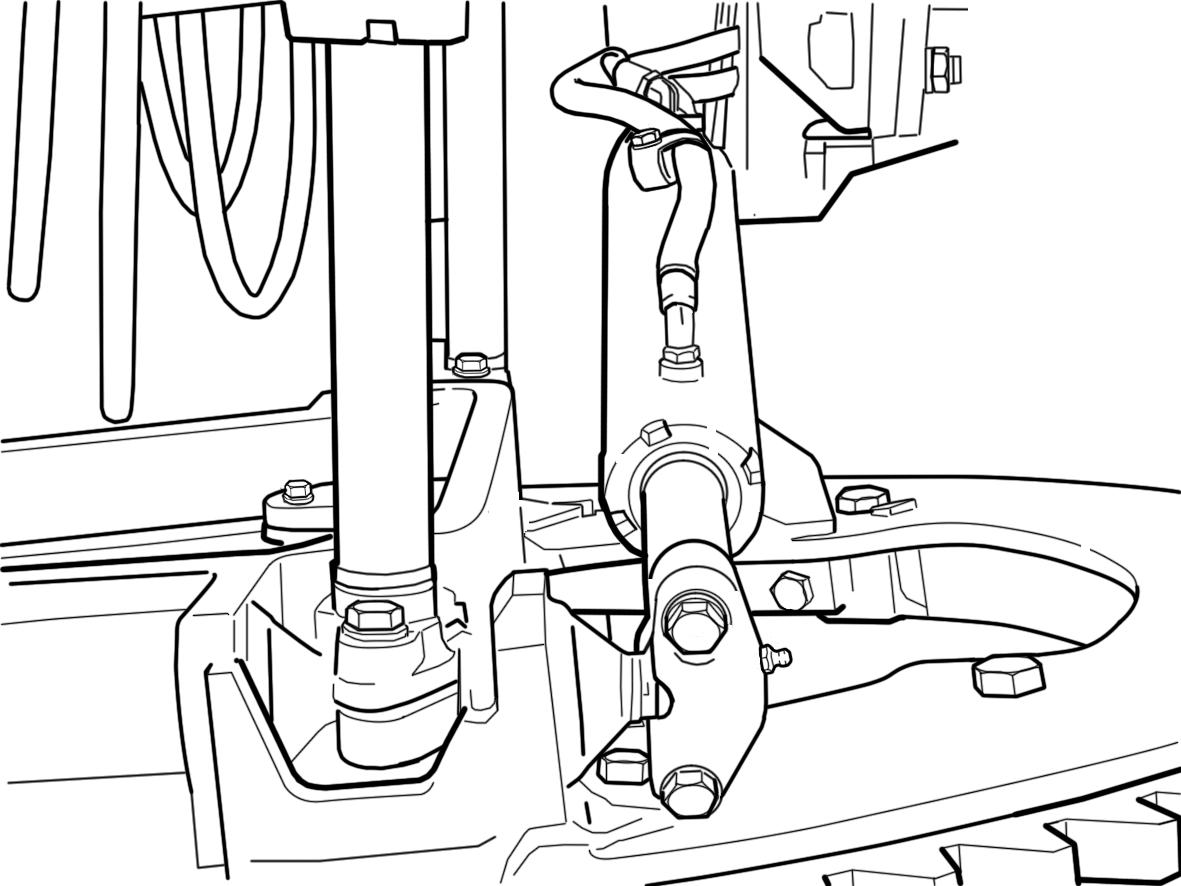

Pivote de la dirección

existen 4 puntos de lubricación. Aplicar de 4 a 6 dosis en cada uno.

PIVoTe De LA DIreCCIóN

Brazo de inclinación de las Ruedas delanteras

existen 2 puntos de lubricación. Aplicar de 4 a 6 dosis en cada uno.

BrAZo De INCLINACIóN De LAS rueDAS DeLANTerAS

Cilindro de inclinación de las Ruedas delanteras

existen 2 puntos de lubricación. Aplicar de 4 a 6 dosis en cada uno.

CILINDro De INCLINACIóN DE LAS RuEDAS DELANTERAS

Pasador de Articulación del Eje delantero

existen 2 puntos de lubricación. Aplicar de 6 a 12 dosis en cada uno.

PASADor De ArTICuLACIóN DeL eje DeLANTero

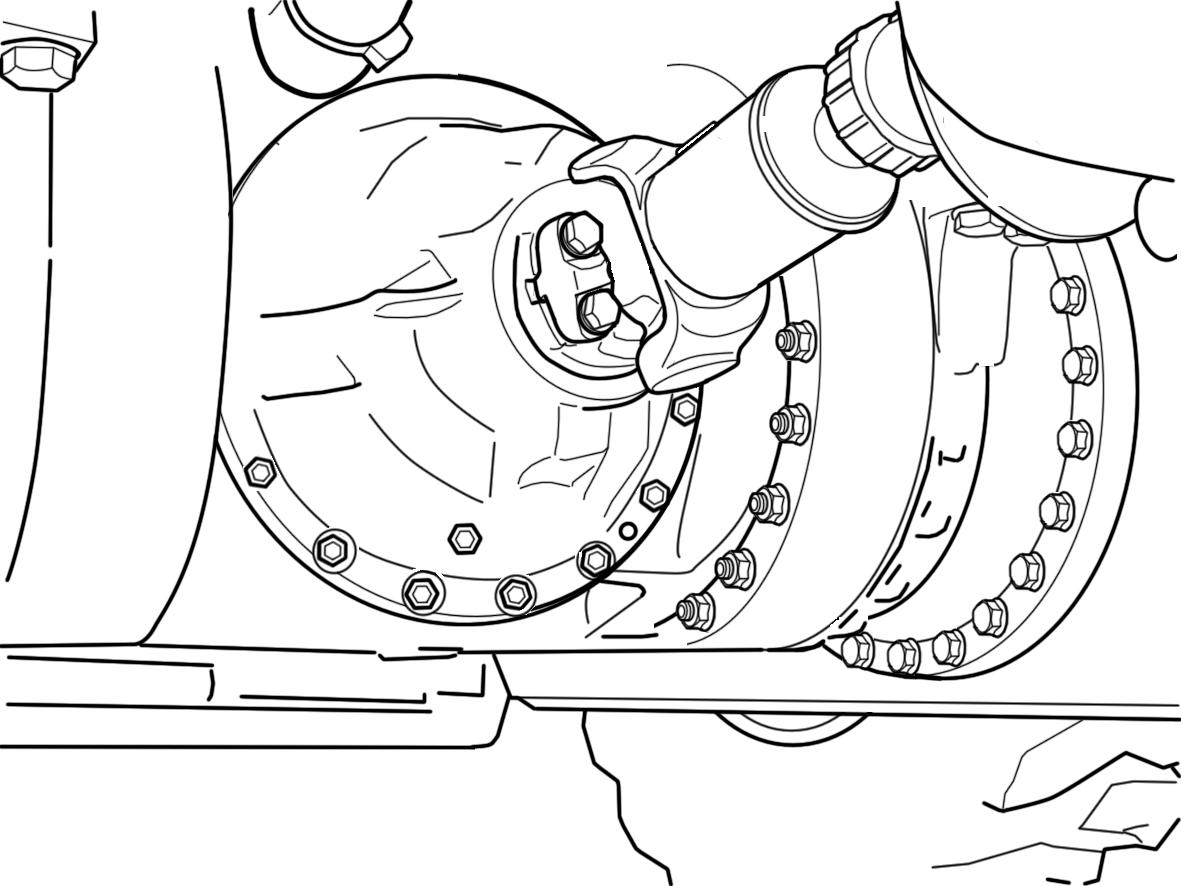

Juntas Universales y Eje Propulsor

existen 3 puntos de lubricación. Aplicar de 4 a 6 dosis en cada uno.

1

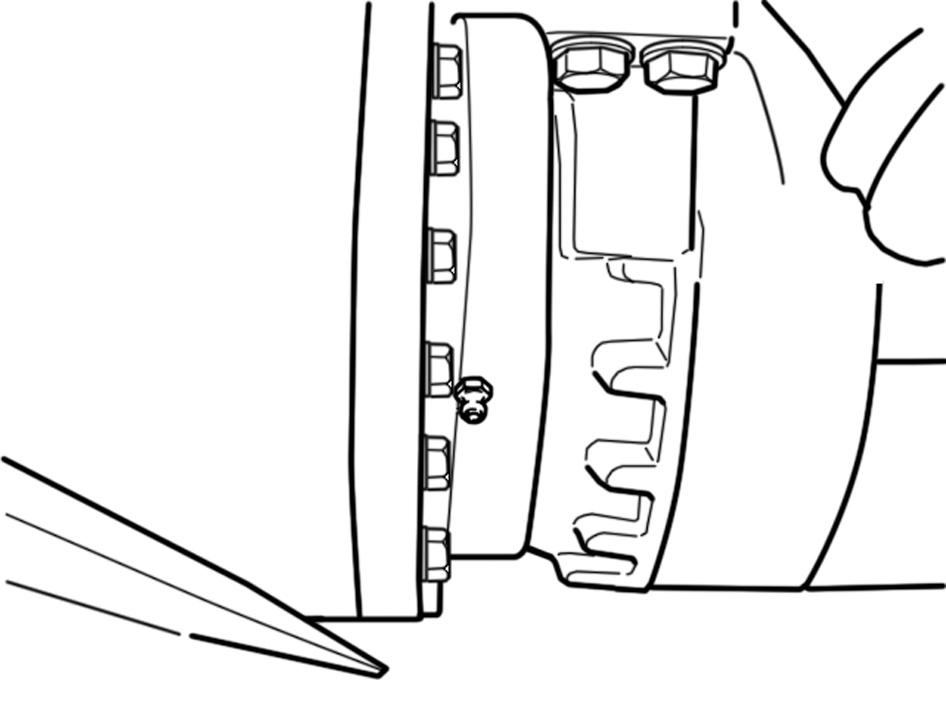

Bujes de Oscilación del Tándem

existen 4 puntos de lubricación. Aplicar de 14 a 20 dosis en cada uno.

BujeS De oSCILACIóN DeL TáNDeM

Cojinetes del Cilindro de Levantamiento

existen 2 puntos de lubricación para los cojinetes. Aplicar de 4 a 6 dosis en cada cojinete.

CojINeTeS DeL CILINDro De LeVANTAMIeNTo

1

2

1. 2. juNTAS uNIVerSALeS eje ProPuLSor

Cada 500 horas de trabajo Utilizar grasa de Lítio (nLGi-2)

Rodamientos de las Ruedas delanteras

remueva la tapa, soltando los tornillos de fijación. remueva la grasa, limpie el cubo y llene con 0,9 kg (cada cubo) de grasa conforme indicado en “Fluidos y Lubricantes”.

RODAMIENTOS DE LAS RuEDAS DELANTERAS.

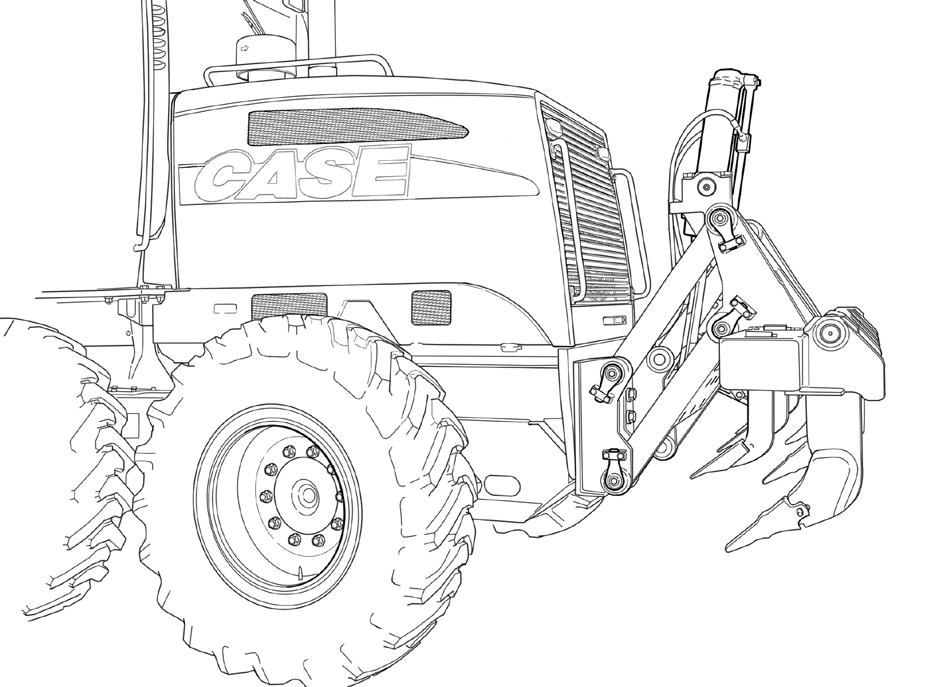

Pasador de Articulación del Ripper y Cilindro

existen 8 puntos de lubricación para las articulaciones del ripper y 2 puntos para el cilindro. Aplicar de 4 a 6 dosis en cada uno.

1 1 2

1

1

1. 2. PASADor De ArTICuLACIóN DeL rIPPer CILINDRO DEL RIPPER
