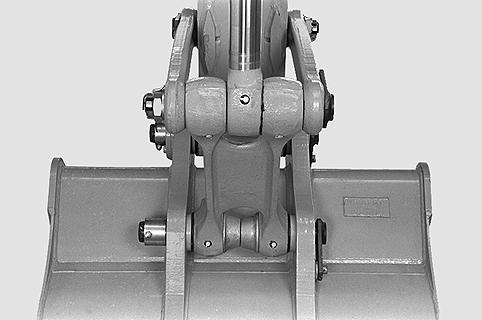

PUNTO DE FIJACION DE CARGA

PH07728 Para manipular una carga, se debe fijar eslingas y cadenas al pasador de la articulación barra de unión/cuchara. Ver "Manipulación de carga" en la sección "Instrucciones de utilización". ATENCION: Nunca soldar ganchos o lengüetas en la placa inferoior de las cucharas, para efectuar operaciones de manipulación. El único punto de fijación que se puede utilizar es el pasador de la articulación barra de unión/cuchara.

IMPORTANTE: Este punto de fijación soportará sólo la caraga indicada en el gráfico de manipulación de carga de la máquina correspondiente. Ver "Límites de manipulación de carga" en la sección "Instrucciones de utilización".

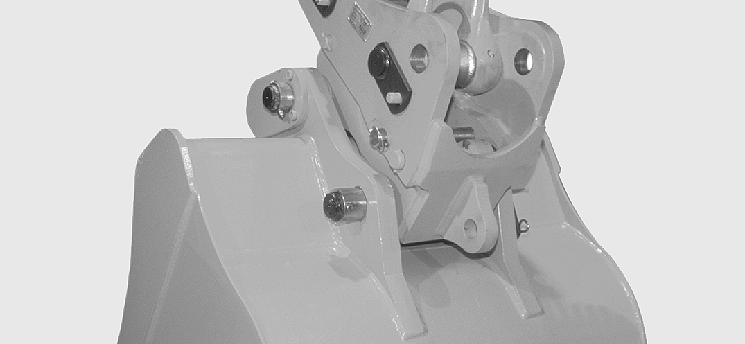

ANILLO DE MANIPULACION DE CARGA EN EL ACOPLADOR RAPIDO (opcional)

ATENCION: Nunca soldar ganchos o lengüetas en la placa inferoior de las cucharas, para efectuar operaciones de manipulación. El único punto de fijación que se puede utilizar es el anillo del acoplador rápido.

CK97A001 Para manipular una carga, se debe fijar eslingas y cadenas al anillo del acoplador rápido. Ver "Manipulación de carga" en la sección "Instrucciones de utilización".

106
