Medir el juego (J). Si el juego es igual o superior a 2 mm, intercalar arandelas de tal manera que se obtenga un juego mínimo de 0,5 mm.
Pie de cilindro de balancín y cilindro de cuchara
Medir el juego total. Si el juego es igual o superior a 2 mm, intercalar arandelas de tal manera que se obtenga un juego mínimo de 0,5 mm.
1 1
1 1
PDG0147 Intercalar arandelas (1) para el cilindro de balancín y el cilindro de cuchara. Para retirar el pasador, remitirse a "Reemplazo de una cuchara de retroexcavación".
PDG0147 Intercalar arandelas (1) para el cilindro de balancín y el cilindro de cuchara. Para retirar el pasador, remitirse a "Reemplazo de una cuchara de retroexcavación".
NOTA: El calado debe ser simétrico entre el pie de cilindro y las lengüetas.
318
TRIM THIS EDGE LEFT PAGE

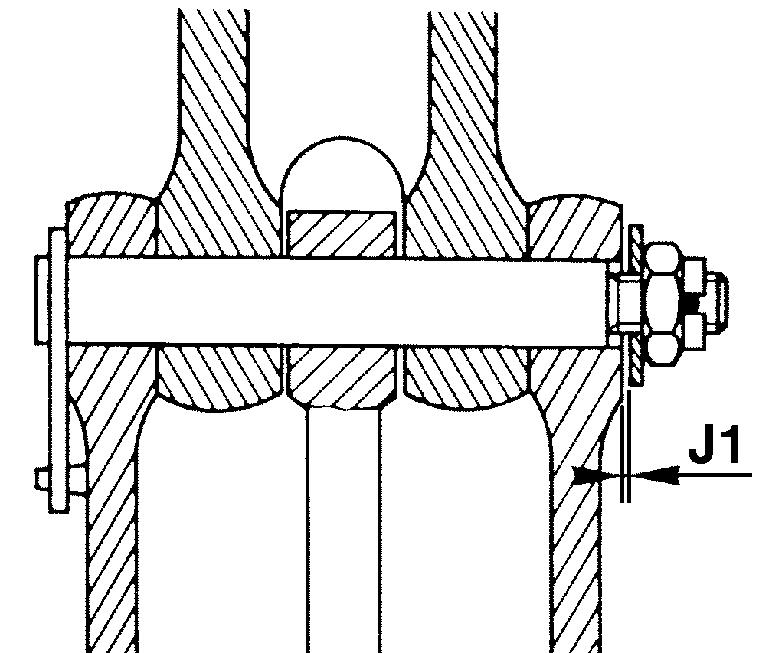

Pasadores de yugo/barra de unión y yugo/balancín
PDF0054 Mediante la tuerca, poner en contacto los yugos con la barra de unión y el balancín y después aflojar hasta poder montar el pasador hendido en la tuerca. El juego (en J1) debe estar comprendido entre: Juego mínimo: 0,5 mm. Juego máximo: 0,7 mm. TRIM THIS EDGE
319
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
CLIMATIZACION (opcional) (sólo Serie 788)
Los componentes del sistema de climatización requieren intervenciones de servicio regulares. Respetar estos intervalos de servicio para garantizar un funcionamiento correcto y una entera eficacia del sistema de climatización. El circuito de climatización contiene un gas regido por reglamentaciones estrictas. Cualquier fallo del sistema debe repararse lo más rápidamente posible.
ATENCION: Nunca efectuar trabajos de servicio en el circuito de refrigeración. Consultar a un especialista autorizado para cualquier trabajo de servicio que se requiriera.
NOTA: Utilizar el sistema de climatización al menos una vez por semana, incluso durante un breve periodo. Ver "Mandos de climatización" en la sección "Mandos/Instrumentos/Accesorios".
Especificaciones para el mantenimiento
Engrase del compresor................................Una vez por semana o cada 50 horas Limpiar el condensador................................Una vez por semana o cada 50 horas Examinar la correa del compresor.................................................Cada 200 horas Examinar y limpiar el filtro de polvo............................................... Periódicamente Receptor/secador...................................Un especialista debe verificarlo cada año

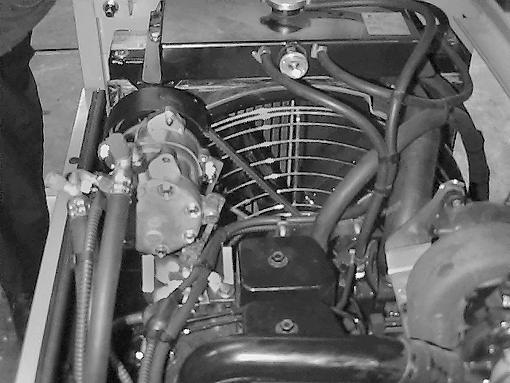

Engrase del compresor
NOTA: En condiciones climáticas frías, hacer funcionar el motor térmico algunos minutos y después poner en funcionamiento el compresor. IMPORTANTE: Nunca desatornillar el tapón situado en la parte superior del compresor, dado que el sistema puede descargarse.
CD98D023 Mediante los mandos de climatización que se encuentran en la cabina, poner en funcionamiento el compresor para engrasar la junta interna. Ver "Mandos de climatización" en la sección "Mandos/ Instrumentos/Accesorios".
