REEMPLAZO DE UNA HERRAMIENTA EN UNA ROMPEDORA HIDRAULICA (opcional) Desmontaje
Herramientas necesarias
-Un martillo - Un punzón de bronce o latón -Un destornillador de cabeza plana
ETAPA 1 ETAPA 4

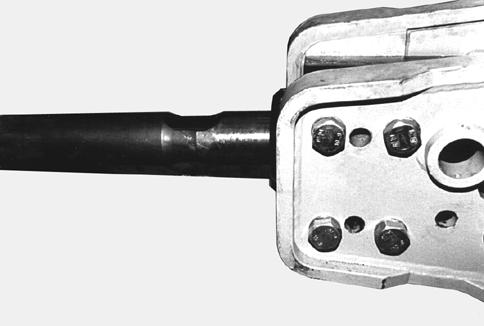

CP99C005 Colocar la rompedora hidráulica sobre un suelo duro y plano.
ETAPA 2
Parar el motor térmico y retirar la llave de arranque.
ETAPA 3

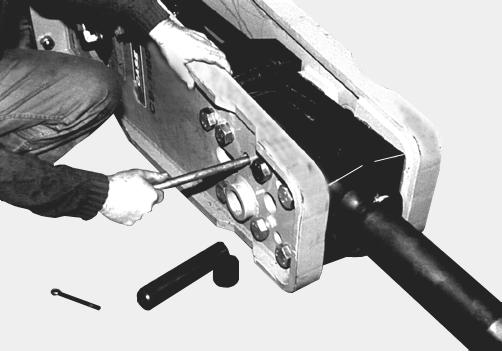

CP99C007 Extraer los pasadores de montaje con un punzón de bronce o latón.
ETAPA 5

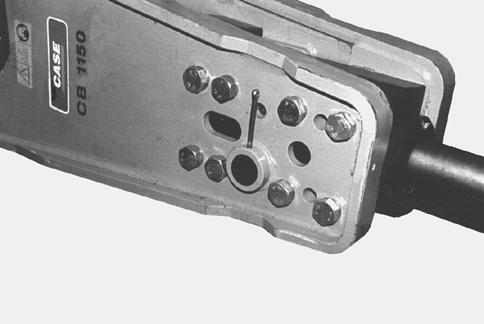

CP99C006 Empujar la placa de caucho hacia arriba (si está equipado). Retirar los pasadores de retención y los tapones de ambos lados de la rompedora hidráulica.

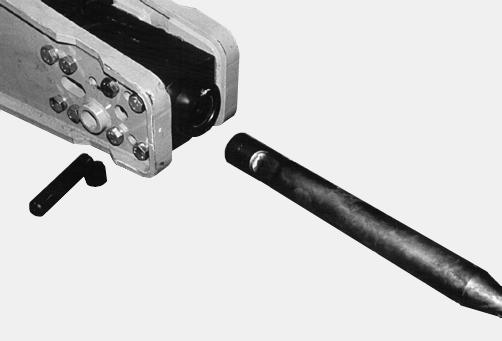

CP99C008 Retirar la herramienta. Utilizar un dispositivo de elevación, si fuere necesario. NOTA: Si la rompedora hidráulica todavía estuviere en la máquina, puede ser más fácil clavar la herramienta en el suelo y retirar la rompedora hidráulica de la herramienta. Cerciorarse de que la herramienta no pueda caer.
306
TRIM THIS EDGE LEFT PAGE
Montaje
Herramientas necesarias
-Un martillo - Un punzón de bronce o latón -Un destornillador de cabeza plana
ETAPA 1 ETAPA 4
Instalar los pasadores de montaje y cerciorarse de que la herramienta esté asegurada.
ETAPA 5

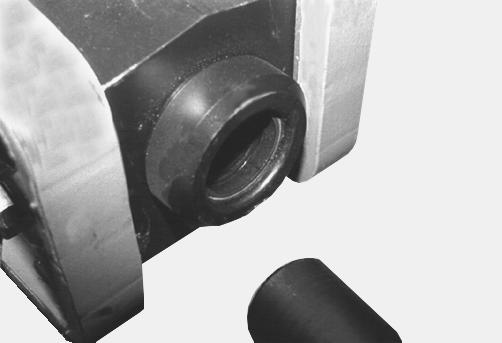

CP99C009 Verificar el manguito de herramienta y la junta de aceite para detectar trazas de desgaste, y si fuere necesario, reemplazar estas piezas. Ver "Reemplazo de un manguito de herramienta en una rompedora hidráulica".
ETAPA 2
Limpiar y recubrir con grasa la herramienta y los pasadores de montaje.
ETAPA 3

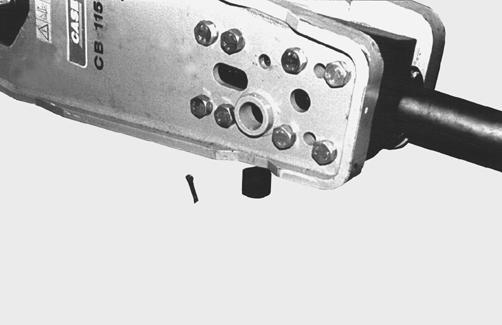

CP99C011 Colocar los tapones y los pasadores de retención. Volver a colocar la placa de caucho (si está equipada) en el fondo. TRIM THIS EDGE
CP99C010 Insertar la herramienta, alineando las ranuras de la herramienta con los agujeros de los pasadores de montaje.
