REEMPLAZO DE UNA CUCHARA CON EYECTOR REEMPLAZO DE UNA HERRAMIENTA
from Case 788 Plus y 788 Compact Plus Excavadoras sobre neumáticos Manual del operador 6-9310SP - PDF
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
ETAPA 8 Montaje de la cuchara retro
Herramientas necesarias
-Una llave de 30 mm para tornillos de cabeza hexagonal
ETAPA 1

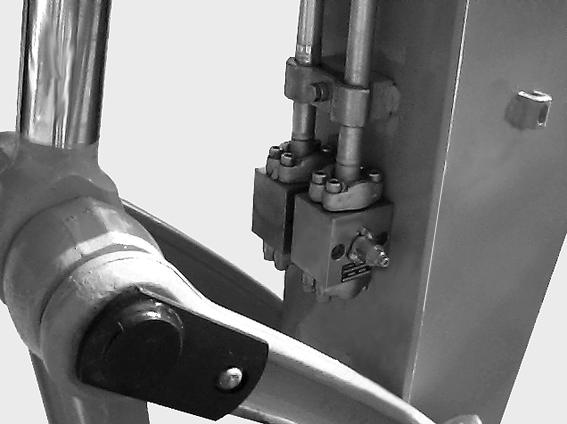

CD97G001 Poner la palanca en una de la válvulas situadas en el extremo del balancín (si está equipado), girarla a la posición horizotal (abierto). Después, hacer lo mismo con la otra válvula.
IMPORTANTE: Cuando se utiliza la bivalva, la válvula selectora cuchara/ bivalva debe estar siempre en la posición cerrada.
ETAPA 9
Retirar la palanca de válvula y volver a ponerla en la caja de herramientas.
CD97G001 Tomar la palanca de válvula selectora cuchara/bivalva de la caja de herramientas y ponerla en una de las válvulas situadas en el extremo del balancín (si está equipado). Girarla a la posición vertical (cerrado).
ETAPA 2
Retirar la bivalva. Ver "Remplazo de una bivalva y de su acoplamiento universal".
ETAPA 3
CD97G001 Colocar los obturadores de alimentación de la bivalva.
300
TRIM THIS EDGE LEFT PAGE
ETAPA 4

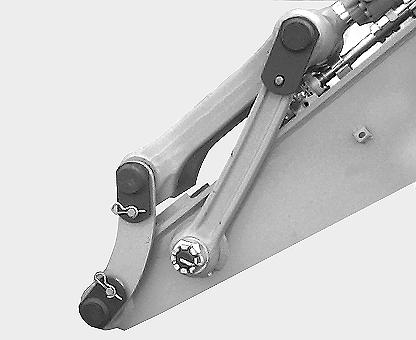

CD98E041 Retirar el conjunto de bloqueo de la barra de unión.
ETAPA 5 ETAPA 6
Poner en funcionamiento el motor térmico y después sacar el vástago del cilindro de cuchara.
ETAPA 7
Montar la cuchara de retroexcavación. Ver "Reemplazo de una cuchara de retroexcavación".
IMPORTANTE: Al utilizar la cuchara de retroexcavación, la palanca de válvula selectora cuchara/bivalva debe estar siempre en posición horizontal de apertura.
ETAPA 8
Retirar la palanca de válvula y volver a ponerla en la caja de herramientas.

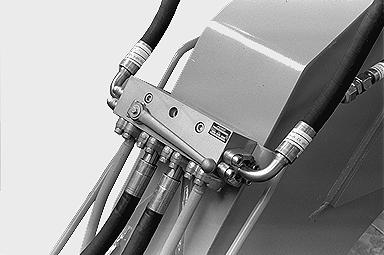

PG01928 Colocar la palanca de válvula en posición horizontal de apertura. TRIM THIS EDGE
301
TRIM THIS EDGE RIGHT PAGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE

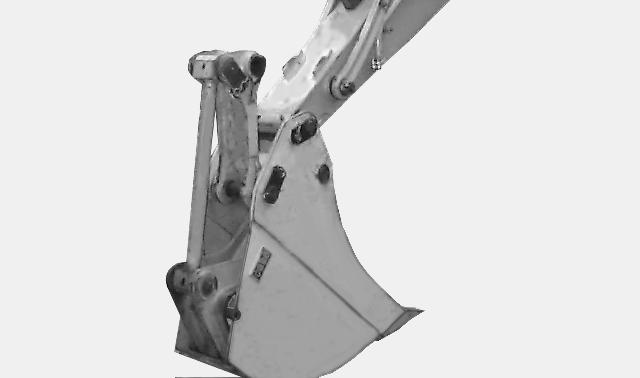

REEMPLAZO DE UNA CUCHARA CON EYECTOR Desmontaje
Herramientas necesarias
-Un destornillador -Un martillo -Un manguito para pasadores roscados -Un bloque de madera - Un tubo de 30 mm de diámetro (más largo que el ancho de la cuchara y suficientemente fuerte para soportar el peso del eyector).
ETAPA 1 ETAPA 3
CD98D042 Poner un bloque de madera debajo del cárter del cilindro de la cuchara.
ETAPA 4

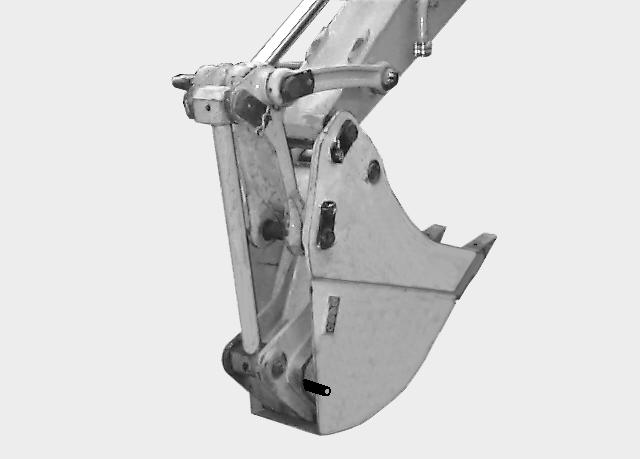

CD98D038 Bloquear el eyector con el tubo, extender el equipo y poner la cuchara sobre el suelo.
ETAPA 2
Parar el motor térmico y retirar la llave de arranque.

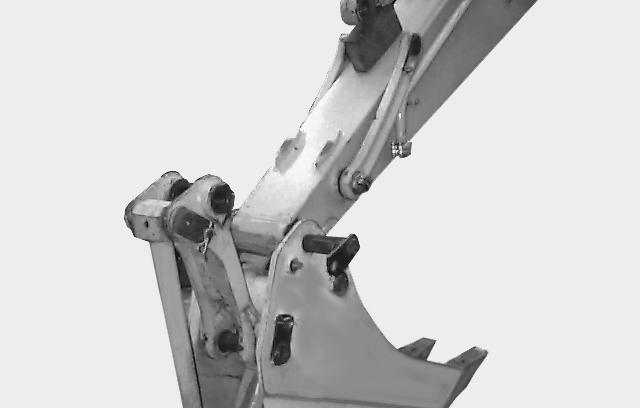

CD98D038 Retirar el pasador roscado, examinando los yugos. Inclinar los yugos hacia atrás.
302
TRIM THIS EDGE LEFT PAGE
ETAPA 5 ETAPA 7

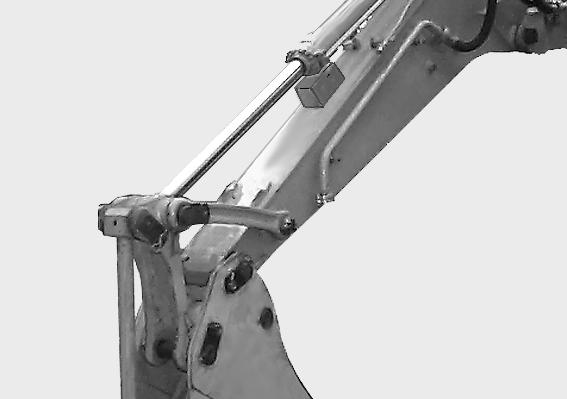

CD98D034 Poner en funcionamiento el motor térmico y retraer el cilindro de la cuchara.
ETAPA 6
CD98D033 Mediante el destornillador, retirar los pasadores hendidos del pasador de articulación cuchara/balancín. Después, retirar el pasador de articulación cuchara/ balancín.
ETAPA 8

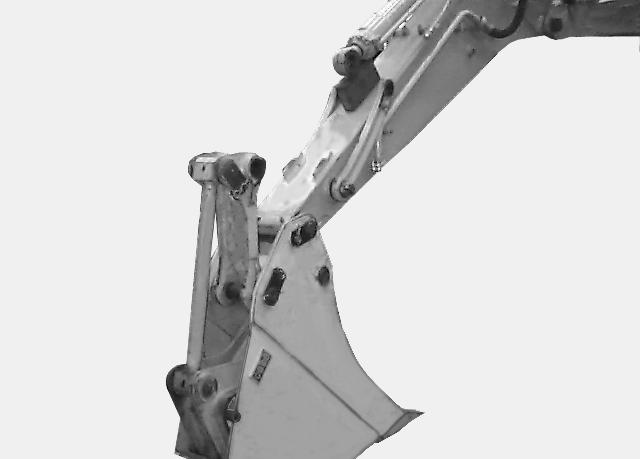

CD98D034 Levantar el equipo de tal manera que los estabilizadores de la cuchara: hagan que la cuchara repose sobre el suelo. Parar el motor térmico y retirar la llave de arranque.

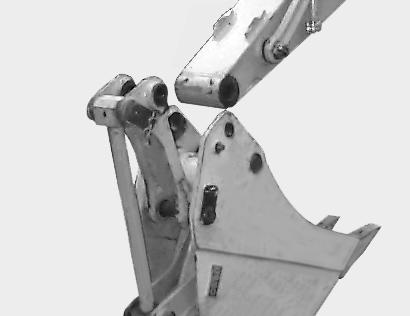

CD98D032 Poner en funcionamiento el motor térmico. Accionar los mandos del equipo de tal manera que se desenclave el balancín de la cuchara.
ATENCION: Nunca se debe retirar el tubo instalado para bloquear el eyector de la cuchara cuando la cuchara esté almacenada.
IMPORTANTE: El eyector debe estar bloqueado cuando se transporte o manipule la cuchara.
303
