REEMPLAZO DE UNA CUCHARA DE RETROEXCAVACION
from Case 788 Plus y 788 Compact Plus Excavadoras sobre neumáticos Manual del operador 6-9310SP - PDF
ETAPA 3 ETAPA 4
1 2 1 2

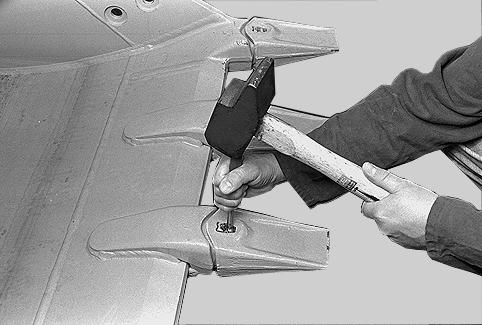

PH08311 Gilpear la parte delantera (2) del conjunto de llave y después alternadamente las partes trasera (1) y delantera (2) hasta que encaje en el adaptador.

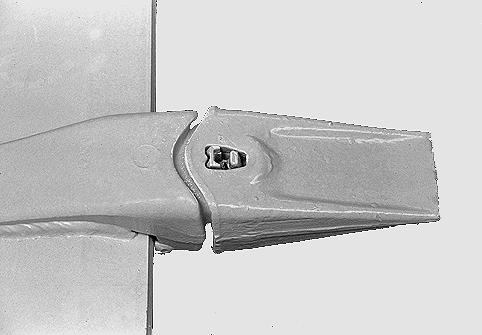

PH08307 Verificar que el conjunto de llave (1) esté en la posición correcta. La parte delantera (2) debe estar completamente insertada en la punta del adaptador.
NOTA: No esperar a que los dientes o las puntas de diente estén completamente desgastadas para cambiarlos. IMPORTANTE: Nunca intentar trabajar cuando falta una punta de diente o con una punta de diente enteramente desgastada. La punta del adaptador puede dañarse gravemente.
PH08307 El grado de desgaste de los dientes o de las puntas de diente puede evaluarse de manera visual.
Es posible prolongar la vida de los dientes o de las puntas de diente que se desgasten de manera no uniforme. Girar e intercambiar regularmente las puntas. Girar también el conjunto de llave.
291
TRIM THIS EDGE RIGHT PAGE TRIM THIS EDGE
Template Name: OM_1_colTemplate Date: 1994_04_29
Template Date: 1994_04_29Template Name: OM_1_col
TRIM THIS EDGE
REEMPLAZO DE UN CORTADOR LATERAL DE UNA CUCHARA DE RETROEXCAVACION (opcional)
Herramientas necesarias

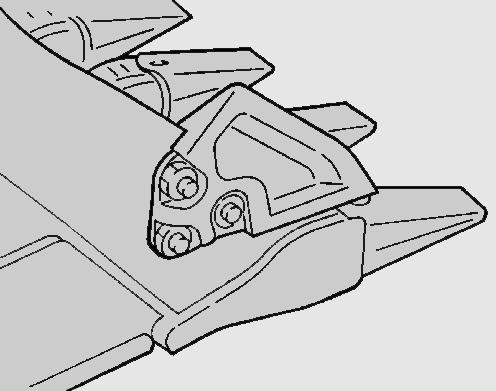

-Una llave de 30 mm para tornillo de cabeza hexagonal 1. Desmontar las fijaciones. 2. Limpiar el borde de la cuchara y los agujeros de fijación. 3. Volver a colocar la cuchilla nueva, y apretar las fijaciones.
PDF0355
292
TRIM THIS EDGE LEFT PAGE
REEMPLAZO DE UNA CUCHARA DERETROEXCAVACION
Desmontaje
Herramientas necesarias
-Un destornillador -Un martillo - Un tubo (más largo que la distancia entre las lengüetas de la cuchara y suficientemente fuerte para soportar el peso de ésta).
ETAPA 1 ETAPA 3
CD97K001 Mediante el destornillador, retirar los pasadores hendidos de los pasadores de cuchara.
ETAPA 4

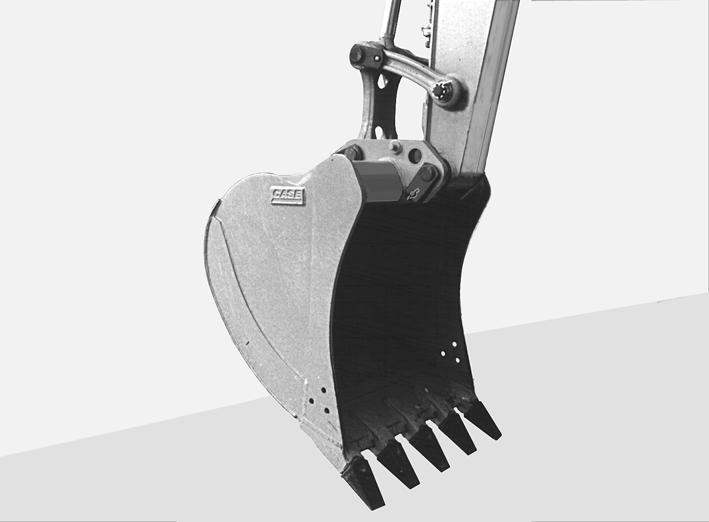

CD97K001 Dejar que la cuchara a aproximadamente 20 cm por encima del suelo (con la barra de unión en posición vertical).
ETAPA 2
Parar el motor térmico y retirar la llave de arranque.
CD97J007 Retirar el pasador de la articulación balancín/cuchara y reemplazarlo por el tubo.
ETAPA 5
Poner en funcionamiento el motor y extender el vástago del cilindro de la cuchara, de tal manera que el tubo soporte la cuchara.
ETAPA 6
Parar el motor térmico y retirar la llave de arranque.
293
