LIMITES DE DESGASTE DE LA ROMPEDORA HIDRAULICA

Template Date: 1994_04_29Template Name: OM_1_col

Alt+ to display template informationAlt= to hide template information

TRIM THIS EDGE

REEMPLAZO DE UNA ROMPEDORA HIDRAULICA (opcional)

Desmontaje

ETAPA 1

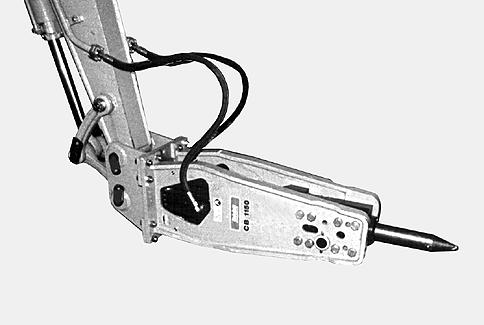

CP99C005 Colocar la rompedora hidráulica sobre un suelo duro y plano.

ETAPA 2

Parar el motor térmico y retirar la llave de arranque. Liberar toda la presión del sistema hidráulico. Véase "Liberación de la presión en el circuito hidráulico" en la sección "Lubricación/Filtros/Fluidos".

ETAPA 3

CP99C005 Colocar un recipiente de capacidad adecuada debajo de las tuberías hidráulicas. Cerrar las válvulas de cierre (para abrir o cerrar el circuito) situadas en las tuberías, si estuvieren instaladas. Desconectar los flexibles de los tubos. Colocar tapones, si fuere necesario.

ETAPA 4

Retirar el equipo de retención (éste puede variar en función de la disposición del montaje).

ETAPA 5

Retirar el pasador de articulación de la varilla/rompedora hidráulica y el pasador de articulación bivalva/rompedora hidráulica.

ETAPA 6

Accionar los controles de la máquina para liberar la rompedora hidráulica.

ETAPA 7

Retirar el tapón del agujero del anillo de elevación y colocar el anillo de elevación (en función del tipo de rompedora hidráulica). Ver "Manipulación de la rompedora hidráulica" en la sección "Instrucciones de utilización".

Montaje

ETAPA 1

Utilizar los controles del accesorio para meter la bivalva en la rompedora hidráulica.

ETAPA 2

Parar el motor térmico y retirar la llave de arranque. Liberar toda la presión del sistema hidráulico. Ver "Liberación de la presión en el circuito hidráulico" en la sección "Lubricación/Filtros/Fluidos".

ETAPA 3

Instalar el pasador de articulación bivalva/ rompedora hidráulica. Colocar un recipiente de capacidad adecuada debajo de las tuberías hidráulicas. Conectar los flexibles a la rompedora hidráulica.

310
