Minst ett feste over gulvbjelke
Klemring skrudd til sluk Slukrist
Gulvbelegg eller membran
Flis
350 mm
300 mm
Avløpsstuss
Vannlås
Slukplate Gulvmembran med slukmansjett under klemring
Klemring
7 x 25 mm fals i gulvplate
Gulvplate
Påstøp
Forhøyningsring
300 mm
Sluk festet til gulvplate 95 mm Evt. avløpsrør i anborring

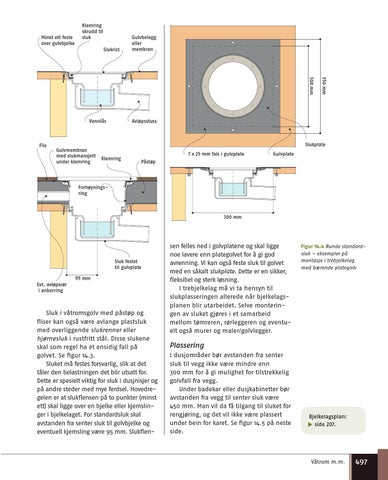

Figur 14.4 Runde standardsluk – eksempler på montasje i trebjelkelag med bærende plategolv
Plassering I dusjområder bør avstanden fra senter sluk til vegg ikke være mindre enn 300 mm for å gi mulighet for tilstrekkelig golvfall fra vegg. Under badekar eller dusjkabinetter bør avstanden fra vegg til senter sluk være 450 mm. Man vil da få tilgang til sluket for rengjøring, og det vil ikke være plassert under bein for karet. Se figur 14.5 på neste side.
Bjelkelagsplan: side 207.
▲
Sluk i våtromsgolv med påstøp og fliser kan også være avlange plastsluk med overliggende slukrenner eller hjørnesluk i rustfritt stål. Disse slukene skal som regel ha et ensidig fall på golvet. Se figur 14.3. Sluket må festes forsvarlig, slik at det tåler den belastningen det blir utsatt for. Dette er spesielt viktig for sluk i dusjnisjer og på andre steder med mye ferdsel. Hovedregelen er at slukflensen på to punkter (minst ett) skal ligge over en bjelke eller kjemslinger i bjelkelaget. For standardsluk skal avstanden fra senter sluk til golvbjelke og eventuell kjemsling være 95 mm. Slukflen-
sen felles ned i golvplatene og skal ligge noe lavere enn plategolvet for å gi god avrenning. Vi kan også feste sluk til golvet med en såkalt slukplate. Dette er en sikker, fleksibel og sterk løsning. I trebjelkelag må vi ta hensyn til slukplasseringen allerede når bjelkelagsplanen blir utarbeidet. Selve monteringen av sluket gjøres i et samarbeid mellom tømreren, rørleggeren og eventuelt også murer og maler/golvlegger.
Våtrom m.m.
497
