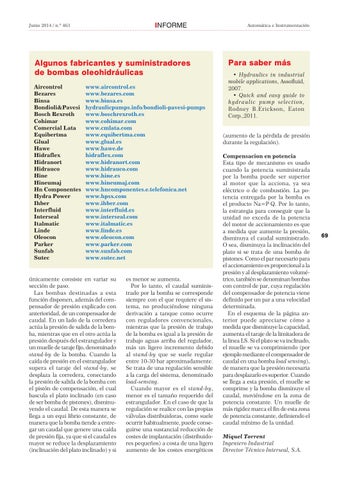

INFORME
Junio 2014 / n.º 463
Algunos fabricantes y suministradores de bombas oleohidráulicas Aircontrol Bezares Binsa Bondioli&Pavesi Bosch Rexroth Cohimar Comercial Lata Equibertma Glual Hawe Hidraflex Hidranort Hidrauco Hine Hineumaj Hn Componentes Hydra Power Ihber Interfluid Interseal Italmatic Linde Oleocon Parker Sunfab Sutec
www.aircontrol.es www.bezares.com www.binsa.es hydraulicpumps.info/bondioli-pavesi-pumps www.boschrexroth.es www.cohimar.com www.cmlata.com www.equibertma.com www.glual.es www.hawe.de hidraflex.com www.hidranort.com www.hidrauco.com www.hine.es www.hineumaj.com www.hncomponentes.e.telefonica.net www.hpsx.com www.ihber.com www.interfluid.es www.interseal.com www.italmatic.es www.linde.es www.oleocon.com www.parker.com www.sunfab.com www.sutec.net
únicamente consiste en variar su sección de paso. Las bombas destinadas a esta función disponen, además del compensador de presión explicado con anterioridad, de un compensador de caudal. En un lado de la corredera actúa la presión de salida de la bomba, mientras que en el otro actúa la presión después del estrangulador y un muelle de taraje fijo, denominado stand-by de la bomba. Cuando la caída de presión en el estrangulador supera el taraje del stand-by, se desplaza la corredera, conectando la presión de salida de la bomba con el pistón de compensación, el cual bascula el plato inclinado (en caso de ser bomba de pistones), disminuyendo el caudal. De esta manera se llega a un equi librio constante, de manera que la bomba tiende a entregar un caudal que genere una caída de presión fija, ya que si el caudal es mayor se reduce la desplazamiento (inclinación del plato inclinado) y si
es menor se aumenta. Por lo tanto, el caudal suministrado por la bomba se corresponde siempre con el que requiere el sistema, no produciéndose ninguna derivación a tanque como ocurre con reguladores convencionales, mientras que la presión de trabajo de la bomba es igual a la presión de trabajo aguas arriba del regulador, más un ligero incremento debido al stand-by que se suele regular entre 10-30 bar aproximadamente. Se trata de una regulación sensible a la carga del sistema, denominado load-sensing. Cuando mayor es el stand-by, menor es el tamaño requerido del estrangulador. En el caso de que la regulación se realice con las propias válvulas distribuidoras, como suele ocurrir habitualmente, puede conseguirse una sustancial reducción de costes de implantación (distribuidores pequeños) a costa de una ligero aumento de los costes energéticos
Automática e Instrumentación
Para saber más • Hydraulics in industrial mobile applications, Assofluid, 2007. • Quick and easy guide to hydraulic pump selection, Rodney B.Erickson, Eaton Corp.,2011. (aumento de la pérdida de presión durante la regulación). Compensacion en potencia Esta tipo de mecanismo es usado cuando la potencia suministrada por la bomba puede ser superior al motor que la acciona, ya sea eléctrico o de combustión. La potencia entregada por la bomba es el producto Na=P·Q. Por lo tanto, la estrategia para conseguir que la unidad no exceda de la potencia del motor de accionamiento es que a medida que aumente la presión, disminuya el caudal suministrado. O sea, disminuya la inclinación del plato si se trata de una bomba de pistones. Como el par necesario para el accionamiento es proporcional a la presión y al desplazamiento volumétrico, también se denominan bombas con control de par, cuya regulación del compensador de potencia viene definido por un par a una velocidad determinada. En el esquema de la página anterior puede apreciarse cómo a medida que disminuye la capacidad, aumenta el taraje de la limitadora de la linea LS. Si el plato se va inclinado, el muelle se va comprimiendo (por ejemplo mediante el compensador de caudal en una bomba load sensing), de manera que la presión necesaria para desplazarlo es superior. Cuando se llega a esta presión, el muelle se comprime y la bomba disminuye el caudal, moviéndose en la zona de potencia constante. Un muelle de más rigidez marca el fin de esta zona de potencia constante, definiendo el caudal mínimo de la unidad. Miquel Torrent Ingeniero Industrial Director Técnico Interseal, S.A.
69
