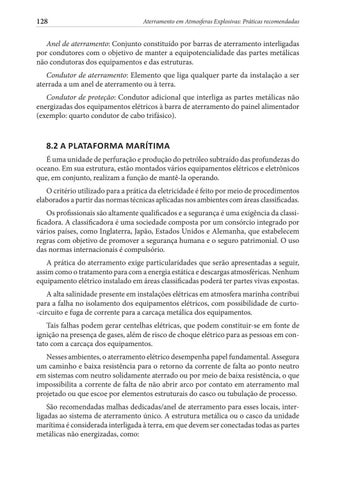

Aterramento em Atmosferas Explosivas: Práticas recomendadas
Anel de aterramento: Conjunto constituído por barras de aterramento interligadas por condutores com o objetivo de manter a equipotencialidade das partes metálicas não condutoras dos equipamentos e das estruturas. Condutor de aterramento: Elemento que liga qualquer parte da instalação a ser aterrada a um anel de aterramento ou à terra. Condutor de proteção: Condutor adicional que interliga as partes metálicas não energizadas dos equipamentos elétricos à barra de aterramento do painel alimentador (exemplo: quarto condutor de cabo trifásico).
8.2 A PLATAFORMA MARÍTIMA É uma unidade de perfuração e produção do petróleo subtraído das profundezas do oceano. Em sua estrutura, estão montados vários equipamentos elétricos e eletrônicos que, em conjunto, realizam a função de mantê-la operando. O critério utilizado para a prática da eletricidade é feito por meio de procedimentos elaborados a partir das normas técnicas aplicadas nos ambientes com áreas classificadas. Os profissionais são altamente qualificados e a segurança é uma exigência da classificadora. A classificadora é uma sociedade composta por um consórcio integrado por vários países, como Inglaterra, Japão, Estados Unidos e Alemanha, que estabelecem regras com objetivo de promover a segurança humana e o seguro patrimonial. O uso das normas internacionais é compulsório. A prática do aterramento exige particularidades que serão apresentadas a seguir, assim como o tratamento para com a energia estática e descargas atmosféricas. Nenhum equipamento elétrico instalado em áreas classificadas poderá ter partes vivas expostas. A alta salinidade presente em instalações elétricas em atmosfera marinha contribui para a falha no isolamento dos equipamentos elétricos, com possibilidade de curto-circuito e fuga de corrente para a carcaça metálica dos equipamentos. Tais falhas podem gerar centelhas elétricas, que podem constituir-se em fonte de ignição na presença de gases, além de risco de choque elétrico para as pessoas em contato com a carcaça dos equipamentos. Nesses ambientes, o aterramento elétrico desempenha papel fundamental. Assegura um caminho e baixa resistência para o retorno da corrente de falta ao ponto neutro em sistemas com neutro solidamente aterrado ou por meio de baixa resistência, o que impossibilita a corrente de falta de não abrir arco por contato em aterramento mal projetado ou que escoe por elementos estruturais do casco ou tubulação de processo. São recomendadas malhas dedicadas/anel de aterramento para esses locais, interligadas ao sistema de aterramento único. A estrutura metálica ou o casco da unidade marítima é considerada interligada à terra, em que devem ser conectadas todas as partes metálicas não energizadas, como:
