O uso de gerador de energia elétrica é uma prática adotada até que a liberação da subestação seja concluída. Então, o aterramento elétrico deve ser definido tanto para atender à concessionária assim como para atender à instalação do gerador e alimentação das cargas.

O esquema de aterramento será definido pelo fornecimento da concessionária quando da aprovação do projeto da subestação. Normalmente, a solicitação junto à concessionária é pelo sistema trifásico com neutro aterrado, ou seja, esquema TN-C.

A projetista deverá prever o tipo do esquema de aterramento a ser utilizado durante o processo de construção e montagem para atender à demanda das cargas instaladas. Para que isso ocorra de forma satisfatória, o estudo da estratificação do solo é indispensável.

É por meio dele que são realizadas medições sucessivas no solo, conforme a diretriz da norma técnica ABNT NBR 7117-1, Medição da resistividade e determinação da estratificação do solo (ABNT, 2020e), pela qual se obterá a resistividade aparente, representada pelas letras gregas

Conhecendo a resistividade aparente, poderemos dar seguimento aos cálculos estimados para implementar o sistema de aterramento.

7.2 SISTEMA DE ATERRAMENTO

O sistema de aterramento deve apresentar a geometria e configurações efetuadas por hastes, anel e fios, e ser composto pelas etapas de:

• Definir o local de aterramento; • Efetuar as medições de resistividade no local definido; • Fazer a extratificação do solo.

Com essas informações, o aterramento poderá ser projetado conforme os modelos descritos a seguir.

7.2.1 COM UMA HASTE VERTICAL

Uma haste cravada verticalmente em um solo homogêneo tem uma resistência elétrica que pode ser determinada conforme descrito abaixo:

(7.1)

• ρa = resistividade aparente do solo (Ωm); = • L = comprimento da haste (m); . • d = diâmetro da haste (m).

CAPÍTULO 8

CAMPO DE APLICAÇÃO PLATAFORMA MARÍTIMA

8.1 CAMPO DE APLICAÇÃO PLATAFORMA MARÍTIMA

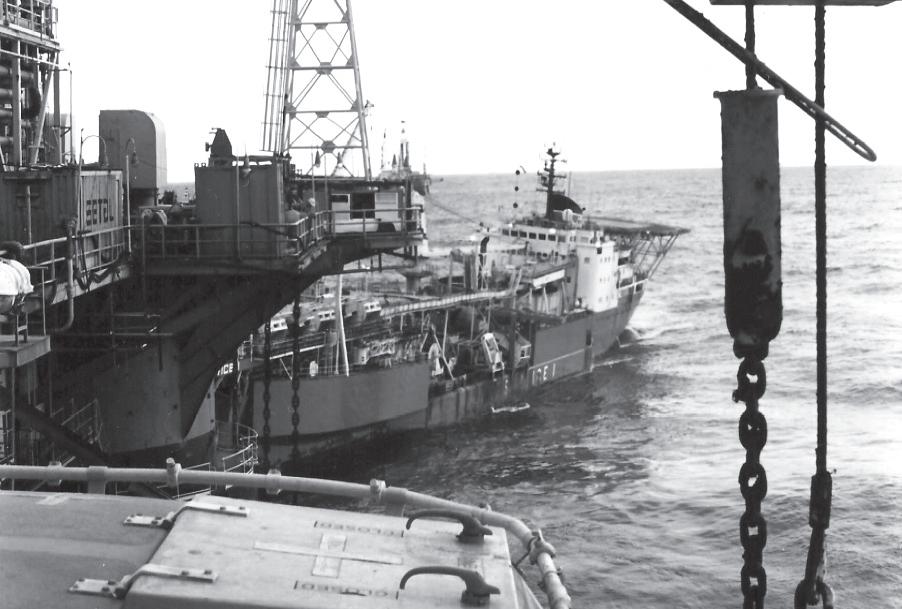

Figura 8.1 Campo Off Shore. Fonte: Acervo pessoal do autor.

8.1.1 DEFINIÇÕES

Terra: Massa metálica da estrutura, casco da unidade marítima ou estrutura contínua de módulos que são montados e soldados tendo uma conexão permanente à estrutura principal (casco ou jaqueta).

Aterramento: Interligação elétrica intencional de qualquer equipamento ou skid à terra.
