1
4
2
6 7
3 3
5
4
8

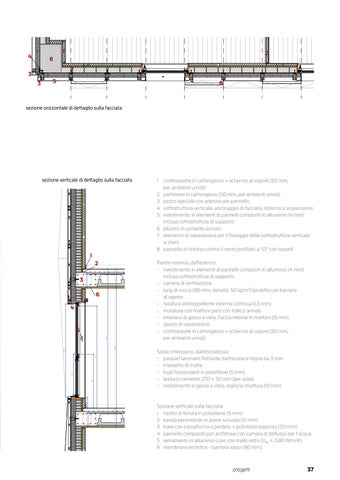

sezione orizzontale di dettaglio sulla facciata
sezione verticale di dettaglio sulla facciata
1 2 3 4 5 6 7 8
1 2 3 6 4
5
controparete in cartongesso + schermo al vapore (50 mm, per ambienti umidi) partizione in cartongesso (50 mm, per ambienti umidi) pezzo speciale con adesivo per pannello sottostruttura verticale; ancoraggio di facciata; sistema a sospensione rivestimento in elementi di pannelli compositi in alluminio (4 mm) inclusa sottostruttura di supporto pilastro in cemento armato elemento di separazione per il fissaggio della sottostruttura verticale ai piani pannello di rinforzo contro il vento profilato a “Ω” con tasselli
Parete esterna, dall’esterno: - rivestimento in elementi di pannelli compositi in alluminio (4 mm) inclusa sottostruttura di supporto - camera di ventilazione - lana di roccia (80 mm, densità: 50 kg/m3) protetta con barriera al vapore - rasatura idroreppellente esterna continua (1,5 mm) - muratura con mattoni pieni con tralicci armati - intonaco di gesso a vista. Faccia interna in mattoni (15 mm) - spazio di separazione - controparete in cartongesso + schermo al vapore (50 mm, per ambienti umidi) Solaio interpiano, dall’estradosso: - parquet laminato flottante, battiscopa in legno da 3 mm - massetto di malta - fogli fonoisolanti in polietilene (5 mm) - lastra in cemento 270 + 50 mm (per solai) - rivestimento in gesso a vista, sopra la struttura (10 mm)
Sezione verticale sulla facciata: 1 nastro di tenuta in polietilene (5 mm) 2 banda perimetrale in porex sui solai (10 mm) 3 trave con cassaforma a perdere + polistirolo espanso (20 mm) 4 pannello composito per architrave con camera di deflusso per l’acqua 5 serramento in alluminio o pvc con triplo vetro (Uw < 0,85 W/m2K) 6 membrana ermetica - barriera vapor (80 mm)
progetti
37
