Revit phase - Ebene erstellen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �

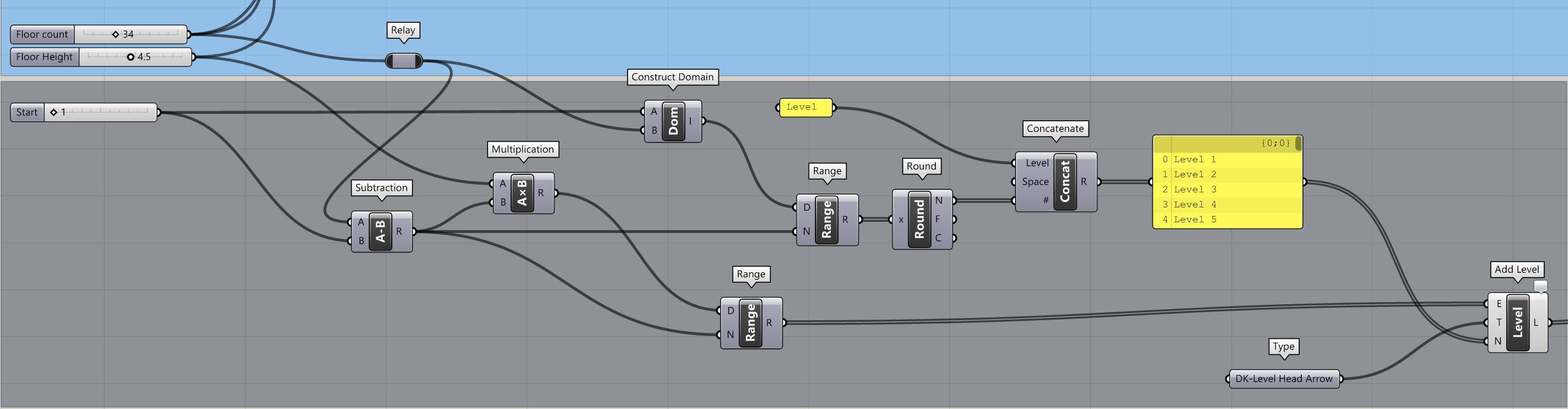

Um Ebenen anhand von Höhenparametern aus dem Grasshopper zu erstellen, verwenden wir das Add Level-Werkzeug aus der Grasshopper-Revit-Toolbar.
Um dieses Tool zu verwenden, werden drei Parameter benötigt.
Advertisement
1-Elevation (Höhe) 2-Type (Level Tag Type von Revit) 3-Name
Nachdem die Ebenen erstellt wurden, handelt es sich um Referenzebenen, an die kein Grundriss angehängt ist.
Um Grundrisse aus den definierten Ebenen zu erstellen, muss man wie folgt vorgehen:

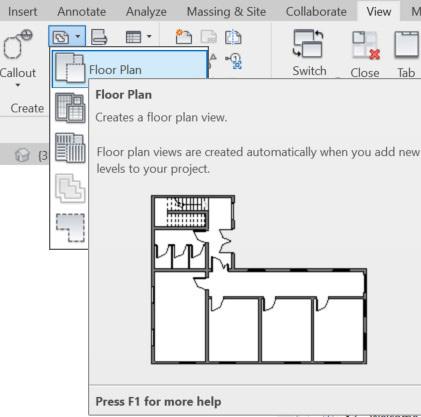

Ansicht-Draufsichten-Grundriss
und wählen Sie dann die bevorzugten Ebenen aus, um Grundrissverknüpfungen zu erstellen.
