Revit phase - Adaptive Hexagonal Panel � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �

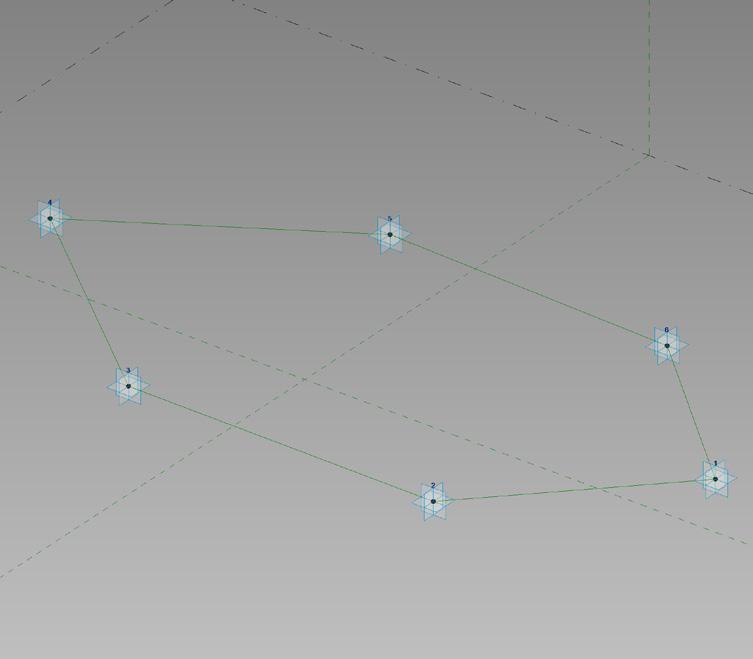

Ein adaptives Panel muss in Revit Allgemeines Modell Adaptiv familie Vorlage erstellt werden. Zuerst müssen wir 6 Punkte für unser Hexagon zeichnen. Als nächstes klicken wir nacheinander auf diese Punkte und machen sie adaptiv. Wichtig ist, dass die Punkte der Reihe nach und nicht zufällig ausgewählt werden. Denn dieser bestimmt später die Platzierungsreihenfolge. Nachdem wir die Punkte erstellt haben, müssen wir sie verbinden. Wir haben uns zwei Punkte nebeneinander ausgesucht und diese mit “Spline through points” verbunden. Wichtig: Wenn mehr als 2 Punkte ausgewählt werden, wird keine gerade Linie erstellt, sondern eine Kurve.

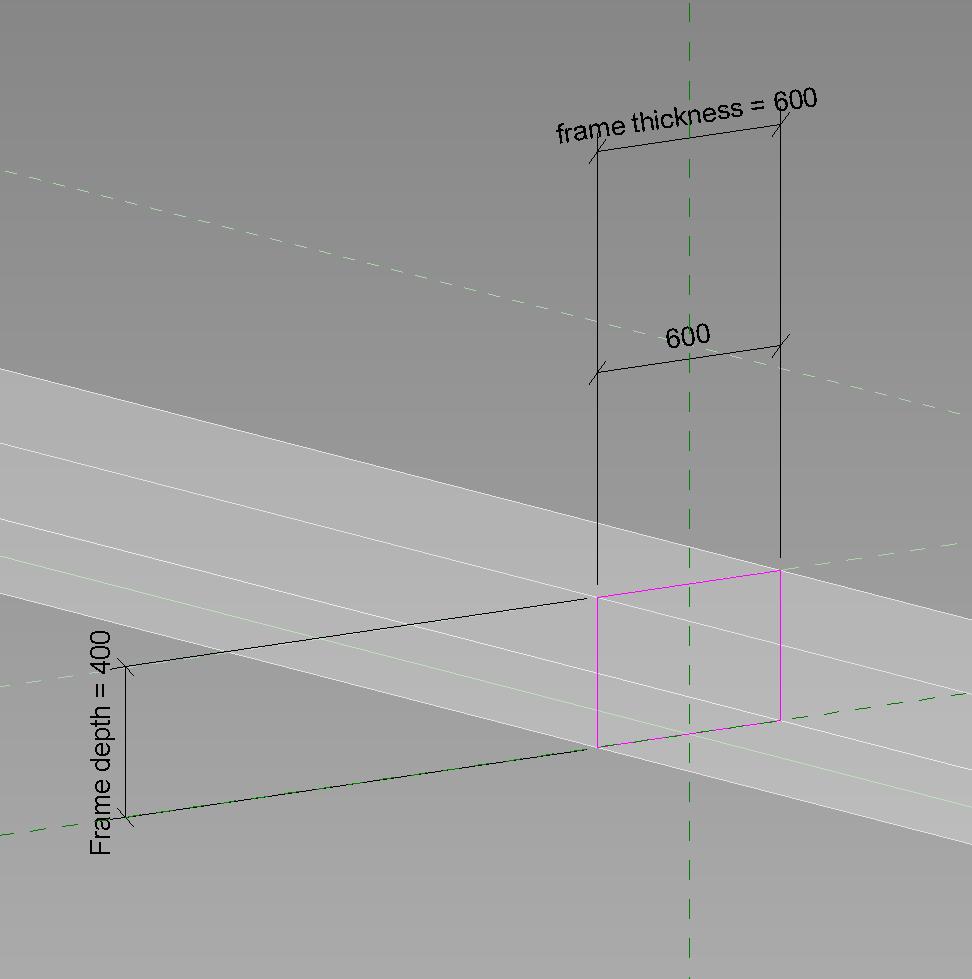

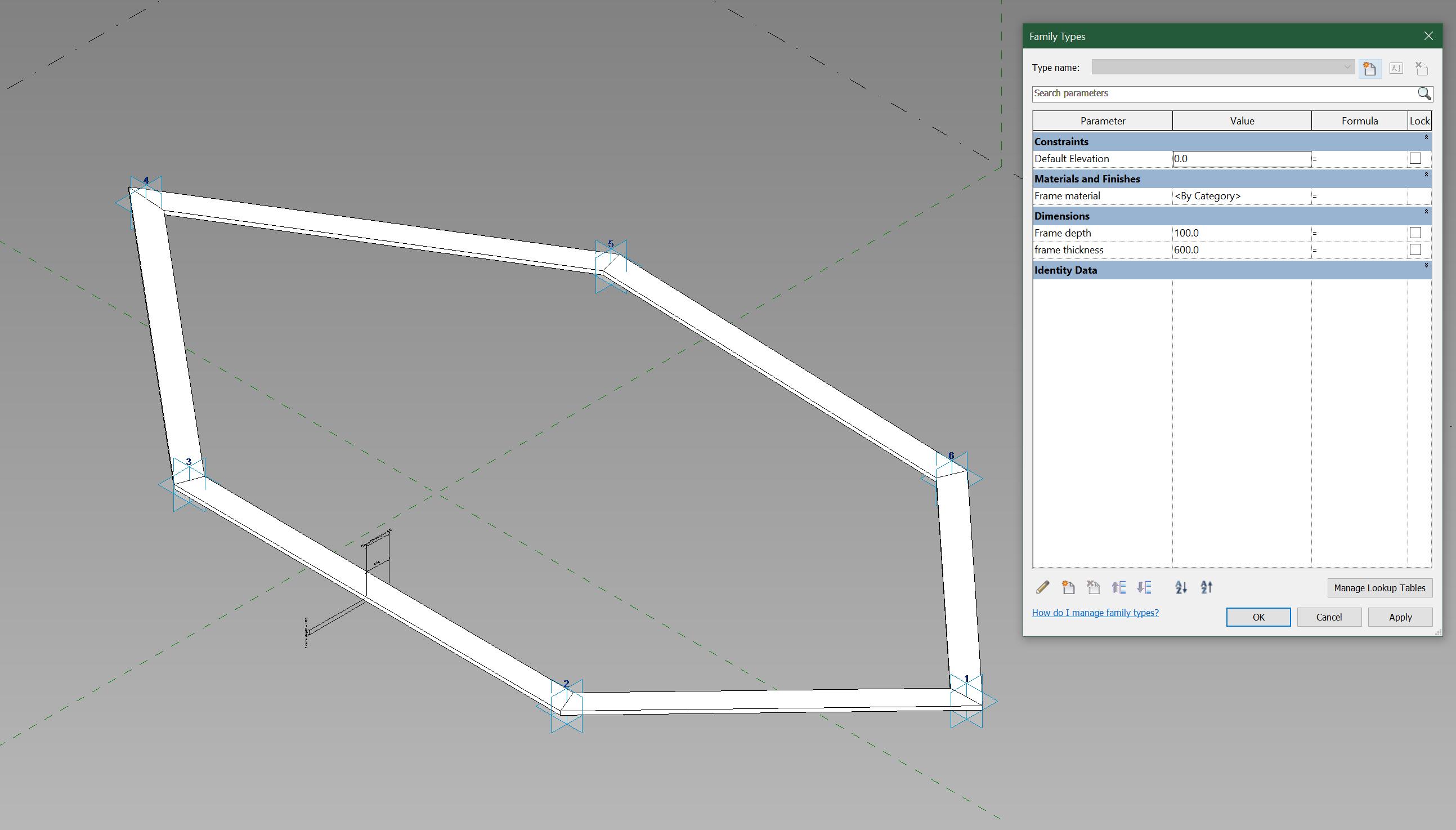

Nachdem wir eine Verbindung zwischen allen Punkten erstellt haben, müssen wir diese Linien als Referenzlinie erstellen, indem wir auf “Is Reference Line” klicken. Jetzt müssen wir das Profil erstellen. Zuerst setzen wir einen Punkt auf eine Linie (kann eine beliebige Linie auf dem Sechseck sein) und wählen das rechteckige Zeichenwerkzeug. Um eine Senkrechte zur Hexagon-Kante zeichnen zu können, klicken wir zuerst auf “Referenzebene festlegen” und kommen dann über den von uns platzierten Punkt und wählen die senkrechte Ebene (Um zwischen den Ebenen zu wechseln, müssen wir auf Tabulaturtaste klicken). Nachdem wir die Referenzebene festgelegt haben, können wir nun unser Rechteck zeichnen. Durch die Verwendung von Maßlinien können wir dem Profil Breiten- und Höhenparameter hinzufügen. Wenn wir mit dem Zeichnen des Profils fertig sind, wählen wir das Profilrechteck und alle Linien entlang des Sechsecks aus und klicken auf “Form erstellen”.
