Revit phase - Hexagonal Fassade � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �

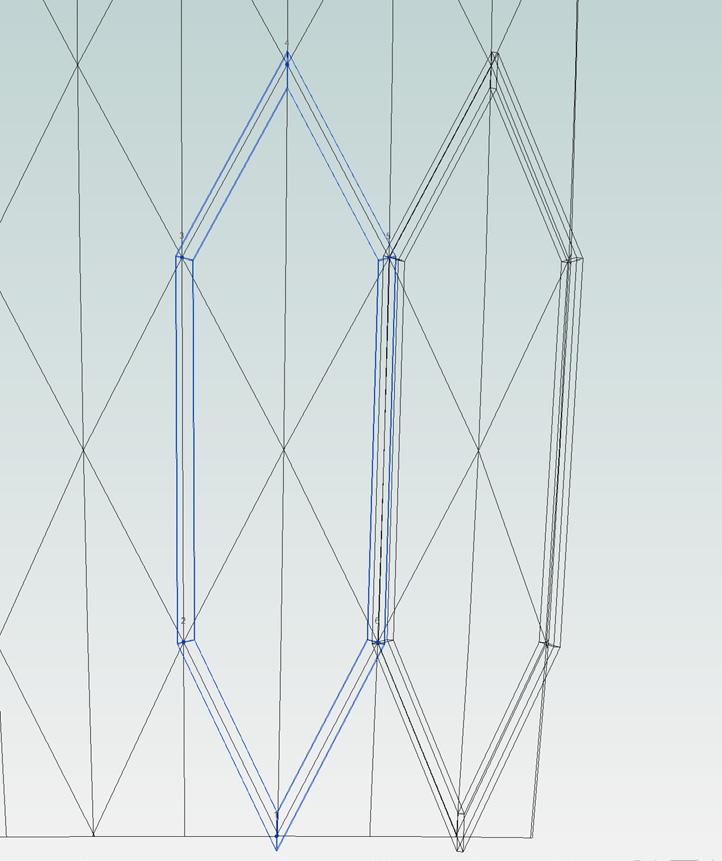

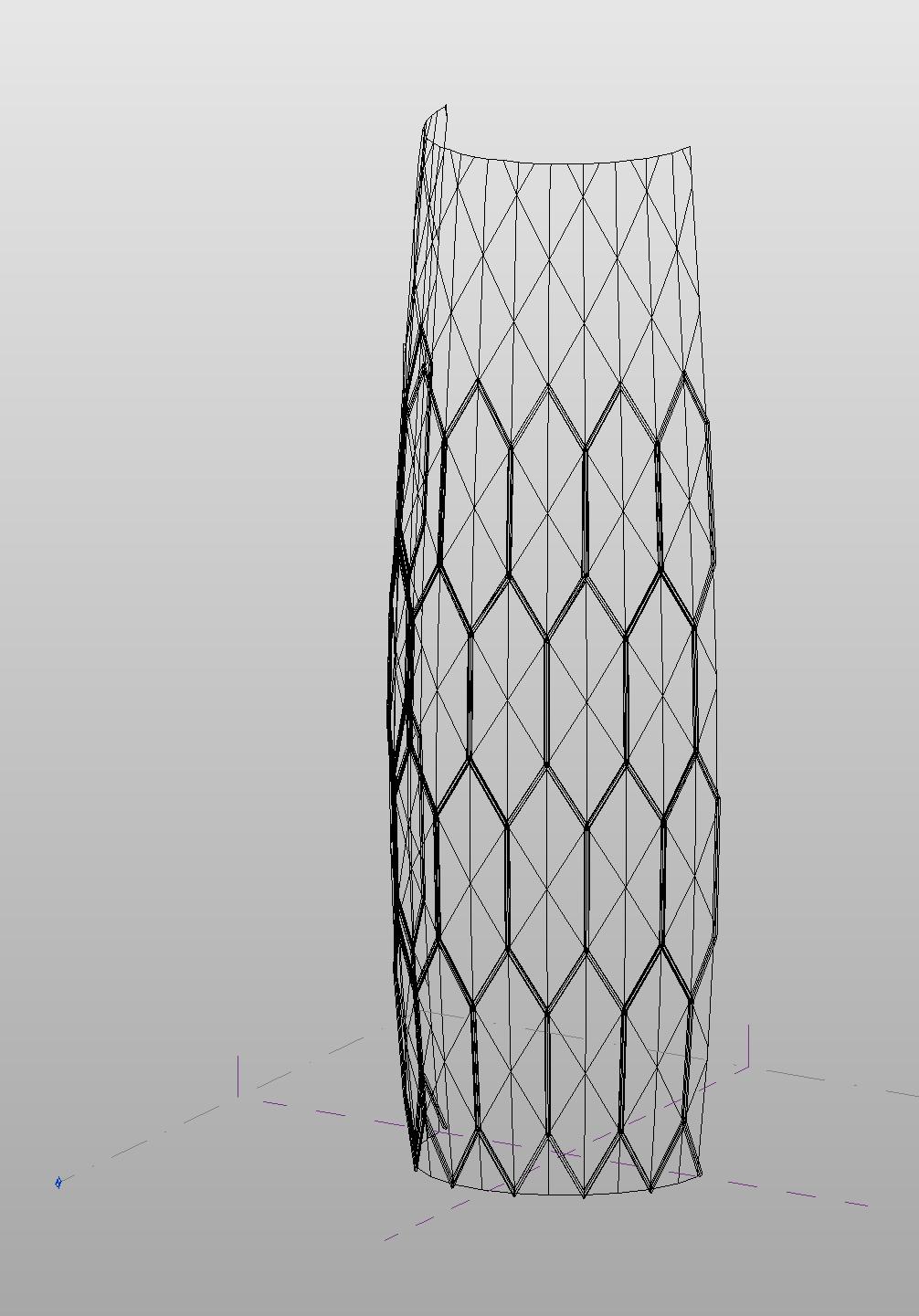

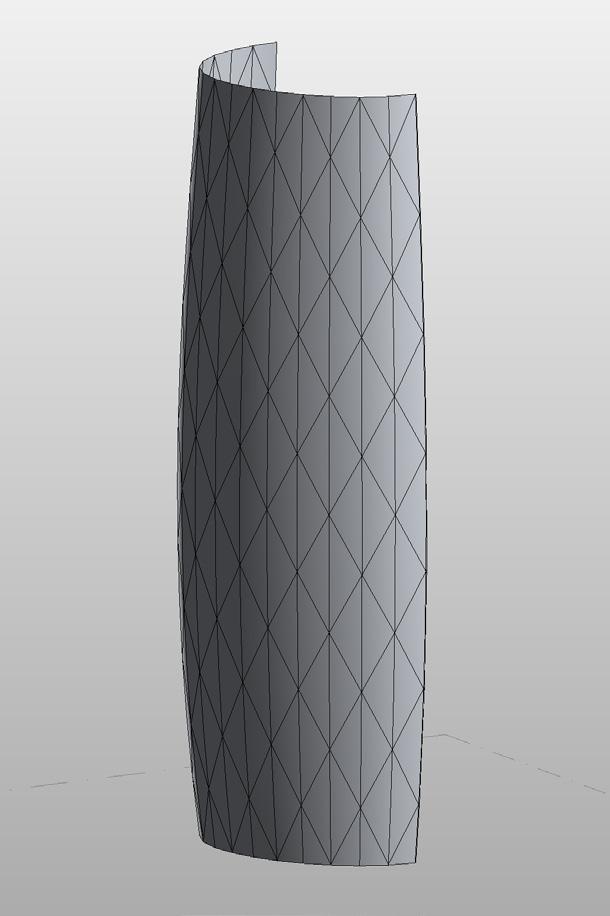

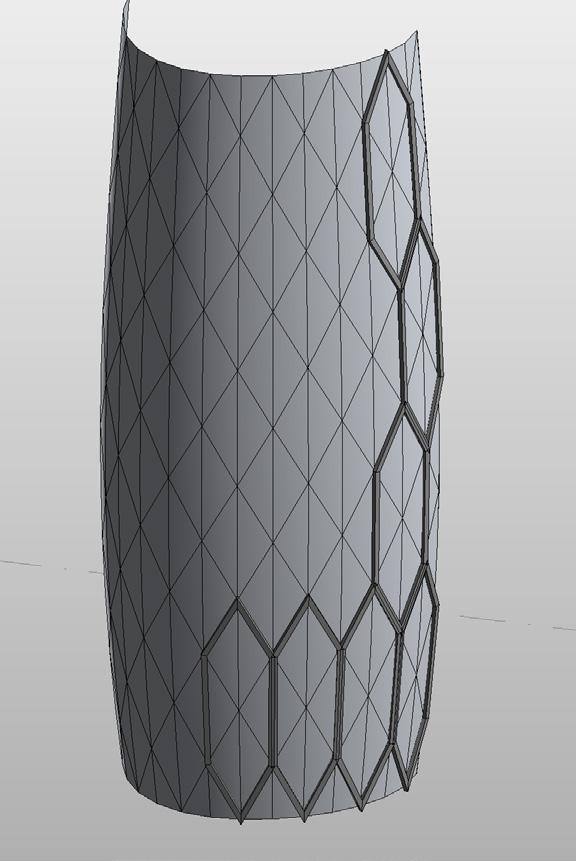

Diesmal arbeiten wir im Entwurfskörper-Umfeld. Wir erstellen das Turmmodell genauso wie in der Projektdatei. Diesmal wählen wir das Formular aus und klicken auf Fläche teilen. Dieser Befehl unterteilt die Oberfläche in ein bestimmtes Muster. Normalerweise würden wir zum Erstellen eines sechseckigen Musters die integrierte sechseckige Musterfamilie verwenden. Diese spezifischen Musterfamilien in Revit sind jedoch proportional gesperrt. Um das Muster für sechseckige Elemente erstellen zu können, verwende ich eine dreieckige Musterfamilie, da die Sechsecke eine Kombination von Dreiecken sind. Nachdem wir nun unser Muster auf der Oberfläche erstellt haben, können wir die adaptiven sechseckigen Elemente an den Verbindungspunkten platzieren.
