Revit phase - Decken erstellen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �

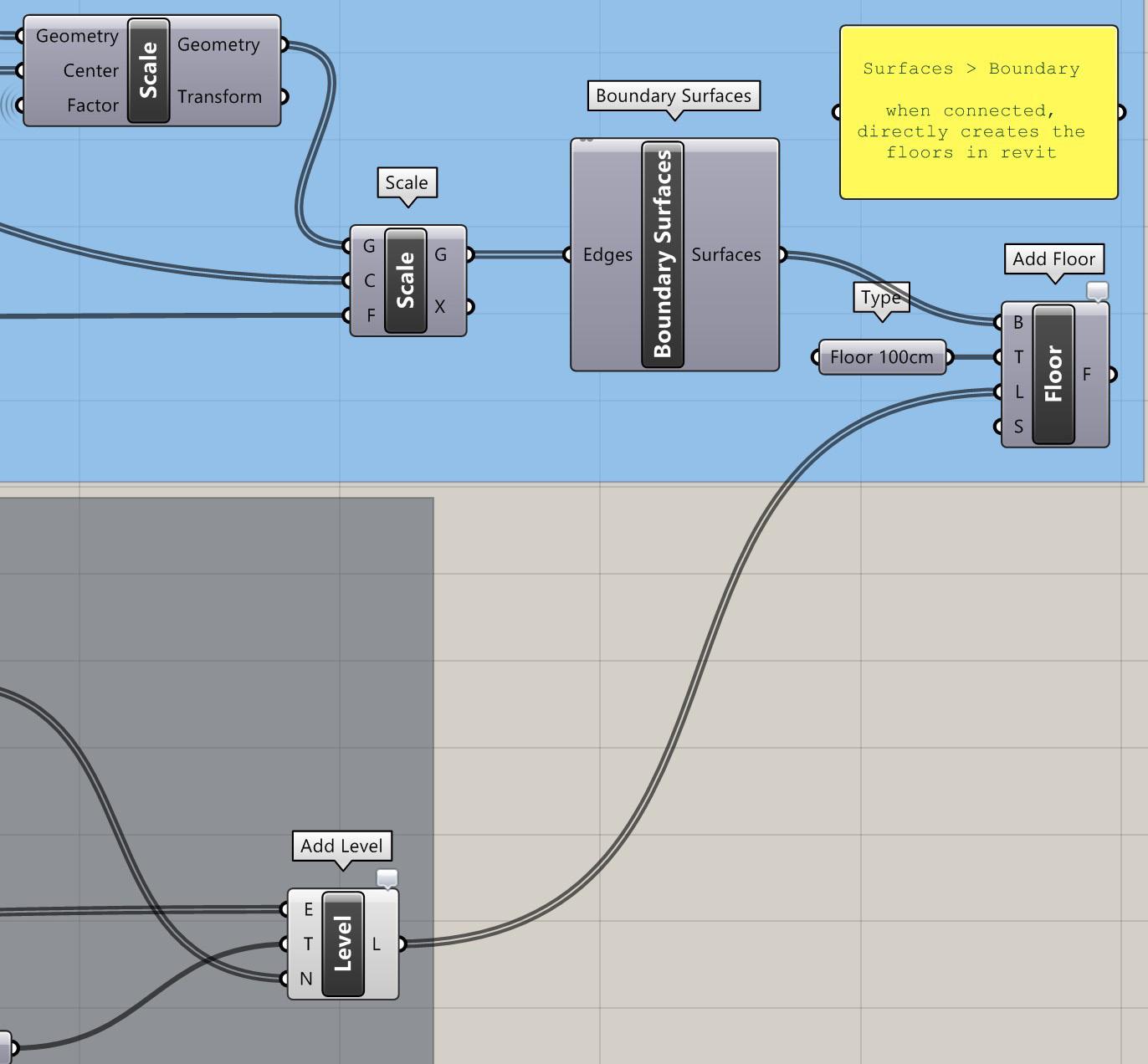

In diesem Schritt erstellen wir Decken nach Turmkurven. Für diesen Vorgang verwenden wir das Grasshopper-Tool “Etage hinzufügen”. Es erfordert 3 wichtige Parameter:

•Boundary- von der Turmgeometrie

Advertisement

•Type- Type Parameter von Grasshopper und wir wählen den Deckentyp den wir anwenden möchten (in diesem Fall habe ich 1m dicken Decke verwendet).

•Level- Wir können den Level-Parameter aus dem zuvor erstellten Add-Level-Werkzeug verwenden

Ich schlage vor, den Boundary-Parameter am Ende zu verbinden, denn sobald wir sie verbinden, erstellt Revit automatisch Decken. Nachdem wir die Geschosse erstellt haben, können wir nun die oberen entsprechend der Fassade löschen.
