Revit phase - Verschattungsfassade � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �

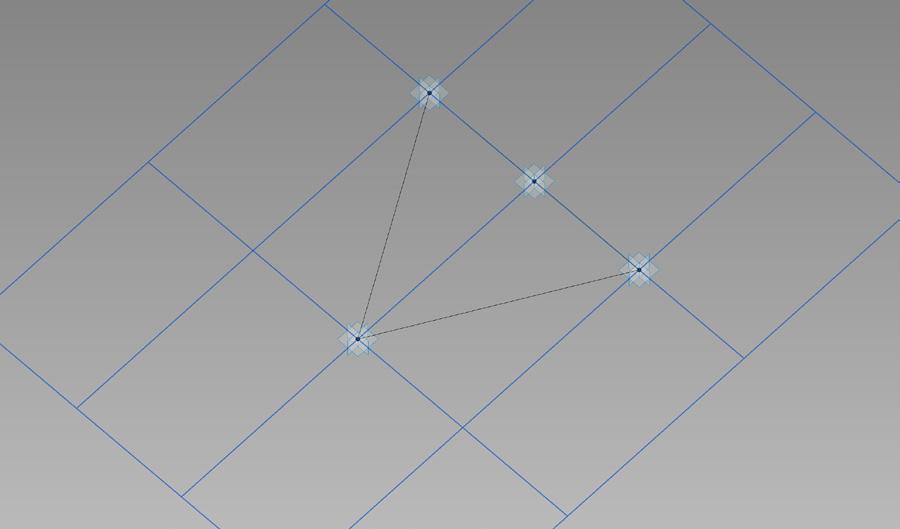

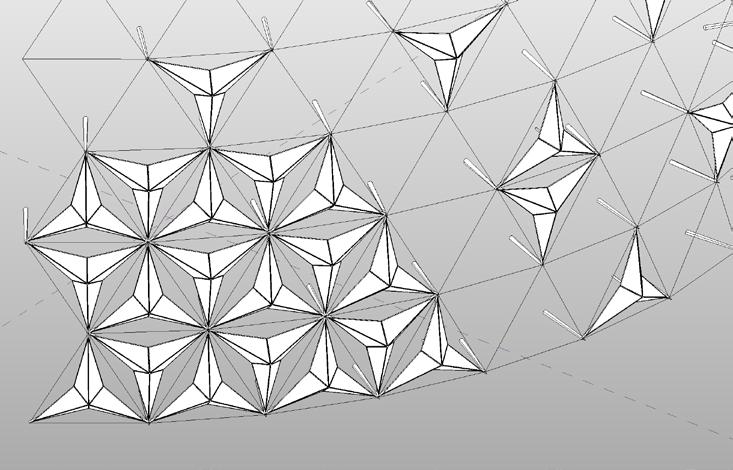

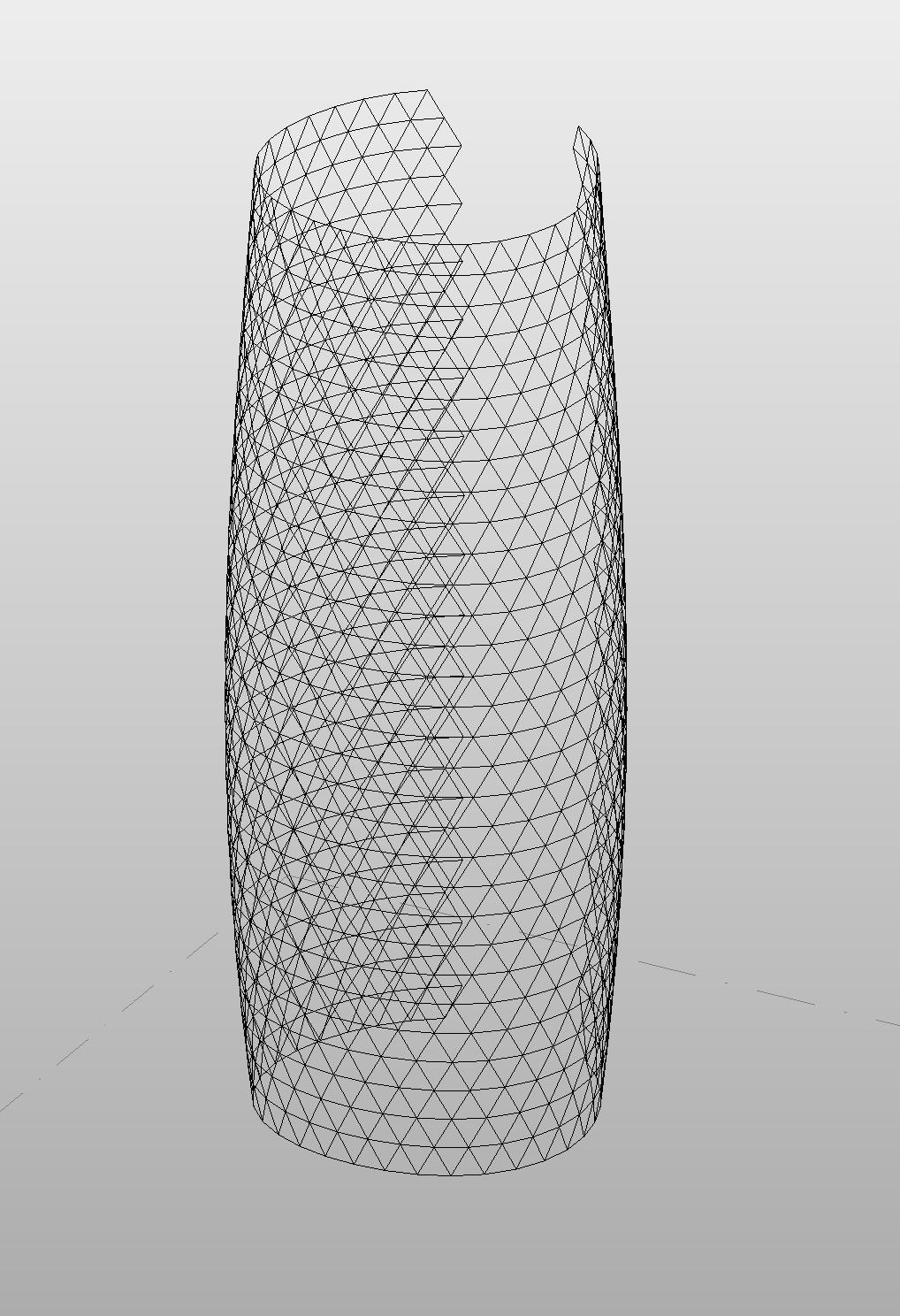

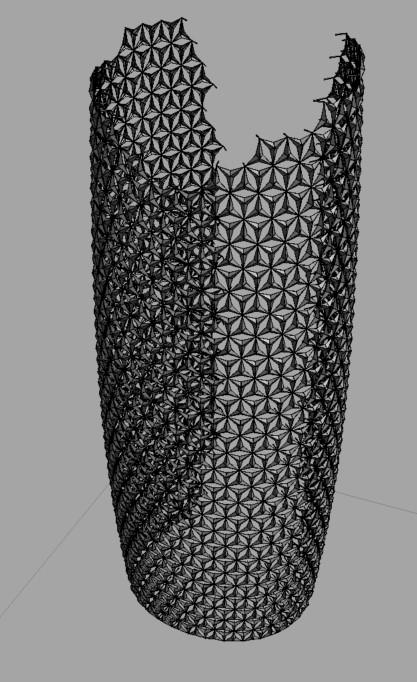

Für die Verschattungsfassadenform verwenden wir die gleiche Methode wie zuvor, um die Hauptform zu erstellen und dann die Fläche wie bei der sechseckigen Fassade zu teilen. Diesmal verwenden wir eine bestimmte Musterfamilie (Bild unten). In dieser Musterfamilie müssen wir alle Linien innerhalb des Dreiecks auswählen und sie zu Modelllinien machen (standardmäßig sind es Referenzlinien). Dieser Schritt ist wichtig, wenn wir es vorziehen, ein Dynamo-Skript zum Platzieren aller unserer Panels zu verwenden. Im nächsten Schritt platzieren Sie unsere Paneele auf dem dreieckigen Fassadenraster. Wichtig: Auch hier müssen die Paneele nach adaptiven Punkten platziert werden, wenn nicht in der richtigen Reihenfolge, würde das Paneel nach innen zeigen. Der Grund dafür, dass wir zwei verschiedene Plattentypen (mit Bein, ohne Bein) erstellt haben, ist, sie in einem System zu platzieren, das die Verwendung von Beinen zweimal oder dreimal an Kreuzungsecken verhindert.
