Revit phase - Verschattungspanellen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �

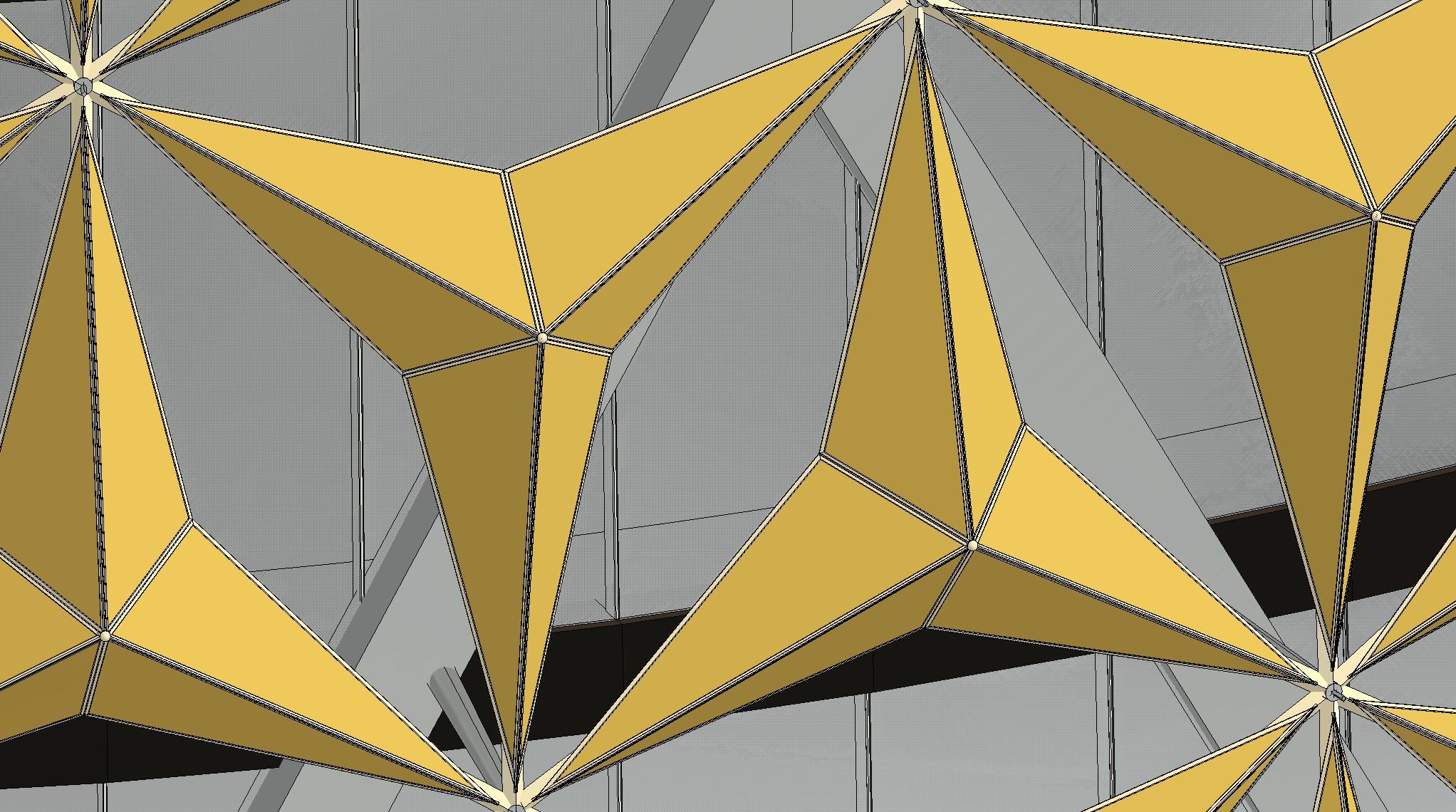

Eine von die wichtigsten Aspekte von Al Bahar Towers sind die kinetischen Sonnenschutzpaneele. Diese Paneele sind vom arabischen Mashrabiya-Konzept inspiriert und für den heutigen Gebrauch modernisiert. Diese Paneele haben die Form eines gleichseitigen Dreiecks und bestehen aus 6 kleinen Paneele. Das Hauptkonzept hier ist, dass die Sonnenschutzpaneele so konzipiert sind, dass sie sich je nach Sonnenrichtung öffnen oder schließen. Der Grund dafür ist, schattige Seiten das Gebäude kühlen zu lassen und nur vor direkter Sonneneinstrahlung zu schützen.

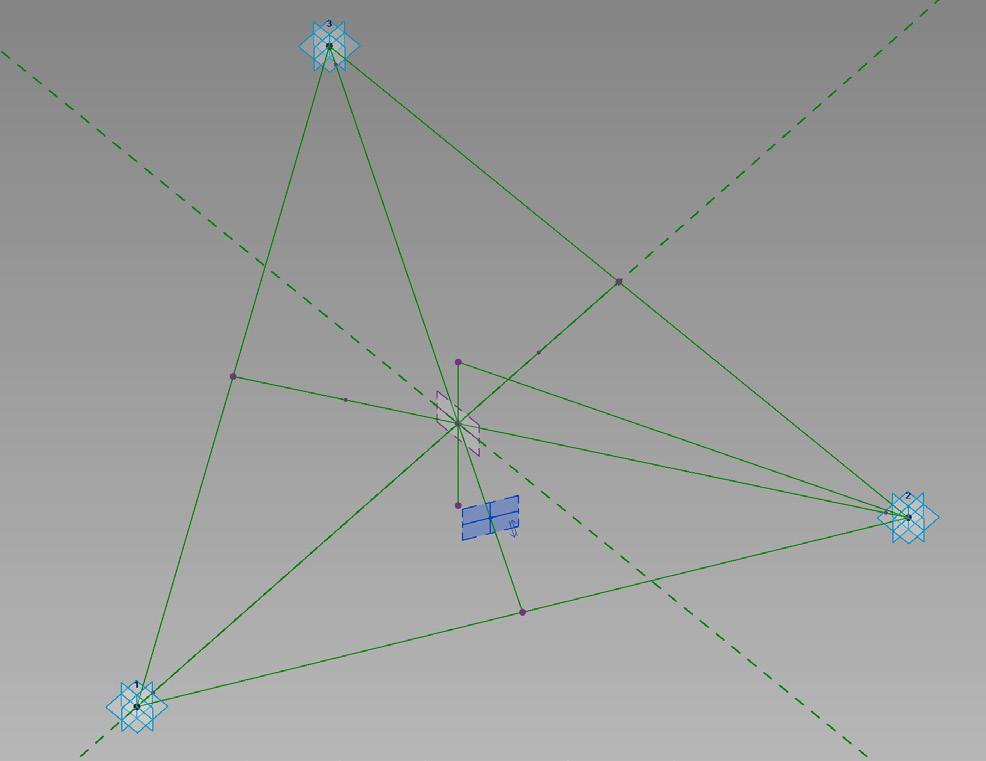

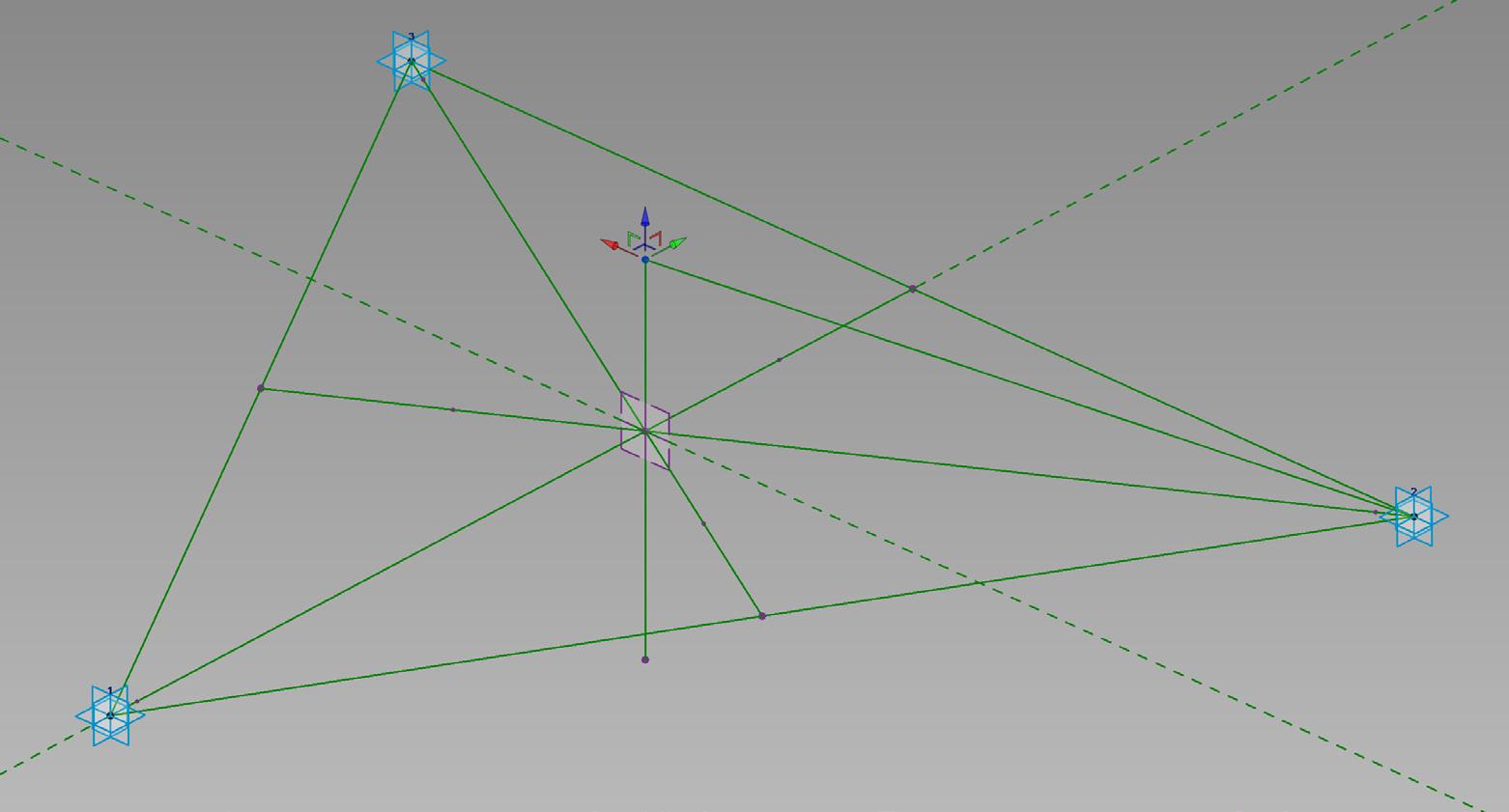

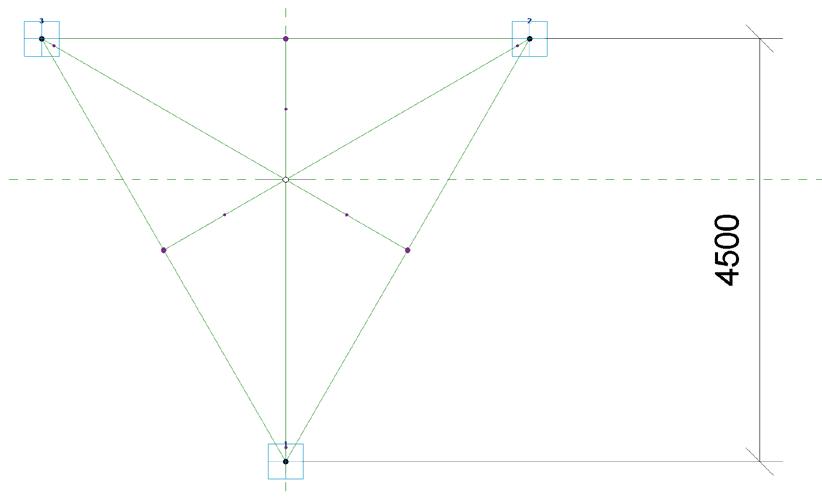

Auch diese Phase muss in Allgemeines Modell Adaptiv Familie durchgeführt werden. Wir beginnen mit 3 Hauptpunkten und machen sie nacheinander adaptiv (Ecken). Als nächstes verbinden wir diese Punkte mit Referenzlinien und platzieren einen Punkt in der Mitte einer der Linien. Als nächstes verbinden wir den adaptiven Punkt mit dem gegenüberliegenden Punkt, den wir in der Mitte der Linie platziert haben. Hier gibt es einige wichtige Punkte. Im nächsten Schritt erstellen wir wie zuvor eine zweite Linie. Wir platzieren einen Punkt am Schnittpunkt der beiden Linien, wählen den Punkt aus und klicken auf den Befehl “am Schnittpunkt platzieren”. Auf diese Weise befindet sich der Punkt, selbst wenn sich die Linien bewegen, immer am Schnittpunkt. Im nächsten Schritt müssen wir einen Punkt auf die Mittelpunkte der anderen beiden Kanten setzen. Und dann müssen die Punkte an den Kanten nacheinander mit dem Punkt in der Mitte verbunden werden. Der nächste Schritt besteht darin, einen Punkt auf diesen Linien zwischen der Mitte und den Kanten zu platzieren. Wenn wir auf diese Punkte klicken, wird ein Parameter angezeigt. Dieser Parameter wird als “Normalisierter Kurvenparameter” bezeichnet. Dieser Parameter hat den Mindestwert 0 und den Höchstwert 1, die beide Enden der Linie beschreiben. Wir klicken nun auf die kleine Schaltfläche daneben, um dem Wert einen Parameter zuzuordnen. Was wir “Open Factor” nennen werden.

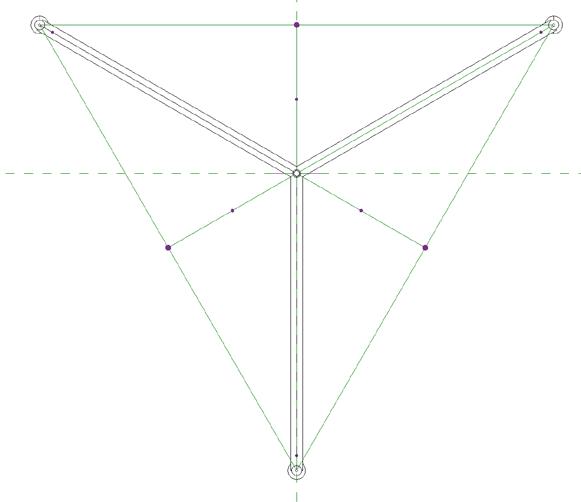

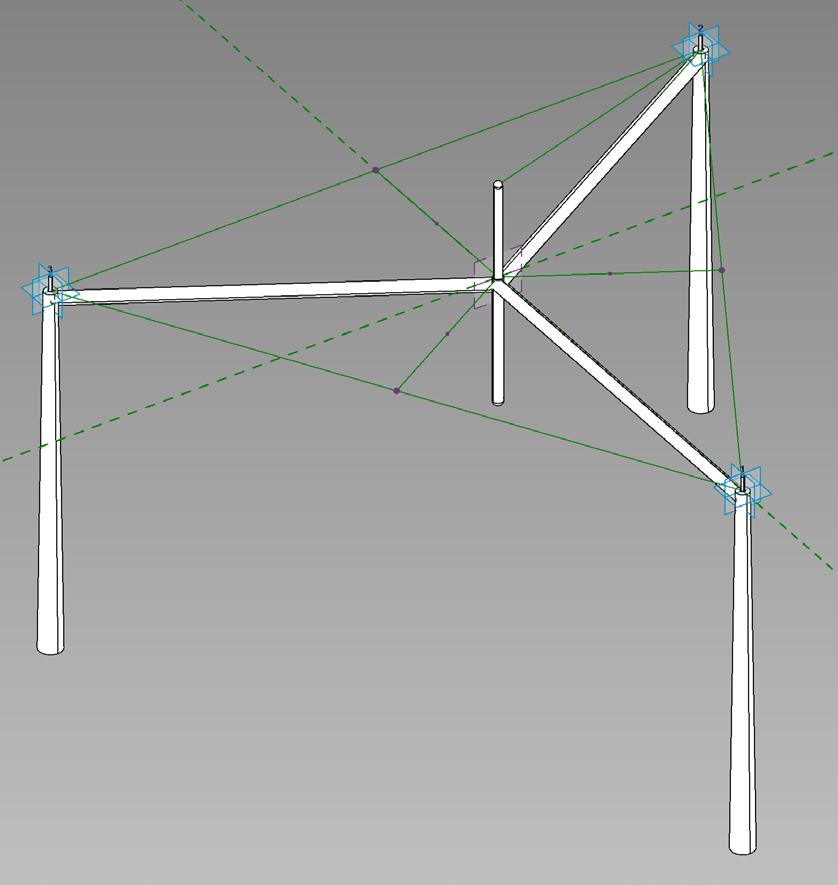

Nachdem wir den Parameter “Open Factor” gesetzt haben, müssen wir jetzt den mittleren oberen Punkt machen. Zuerst platzieren wir einen Punkt am Mittelpunkt, indem wir den Befehl “Set Reference Plane” verwenden. Wählen Sie als Nächstes den Punkt auf dem Mittelpunkt aus und geben Sie einen Versatzparameter an. Für dieses Projekt habe ich 750 mm für den Versatz verwendet. Damit haben wir alle notwendigen Punkte erfolgreich platziert und die richtigen Parameter angehängt. Es kann zusätzliche Punkte für weitere Details geben, wie ich sie in meinem Modell verwendet habe, aber damit die Panels erfolgreich funktionieren, reichen diese Punkte aus. In diesem Bild (links) ist die Struktur sichtbar. Die an adaptiven Ecken angebrachten Beine werden in einer anderen Familie modelliert und in die aktuelle eingefügt. In diesem Bild (links) ist die Struktur sichtbar. Die an adaptiven Ecken angebrachten Beine werden in einer anderen Familie modelliert und in die aktuelle eingefügt. Der Grund für die getrennte Modellierung der Beine besteht darin, dass wir zwei Arten von Familien benötigen (mit Beinen und ohne Beine), daher spart uns diese Methode zusätzliche Zeit.

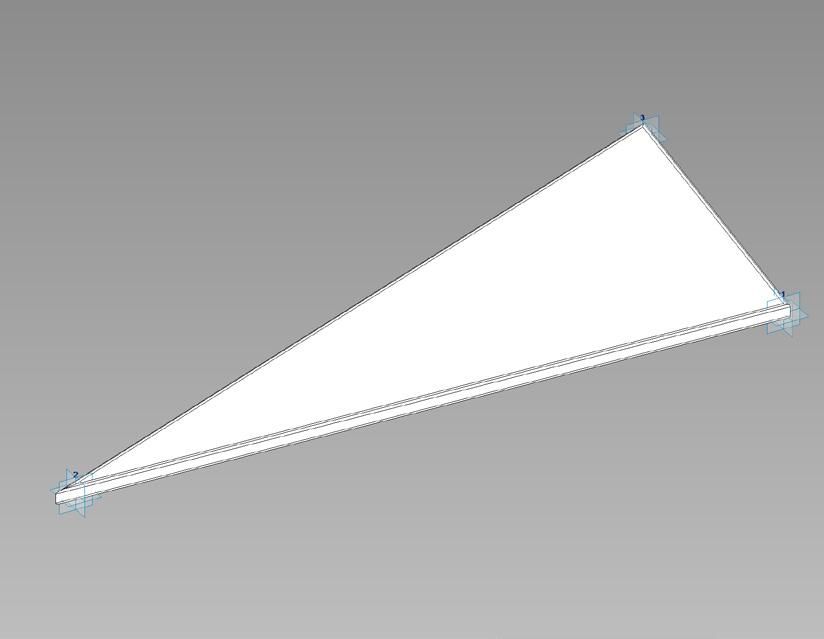

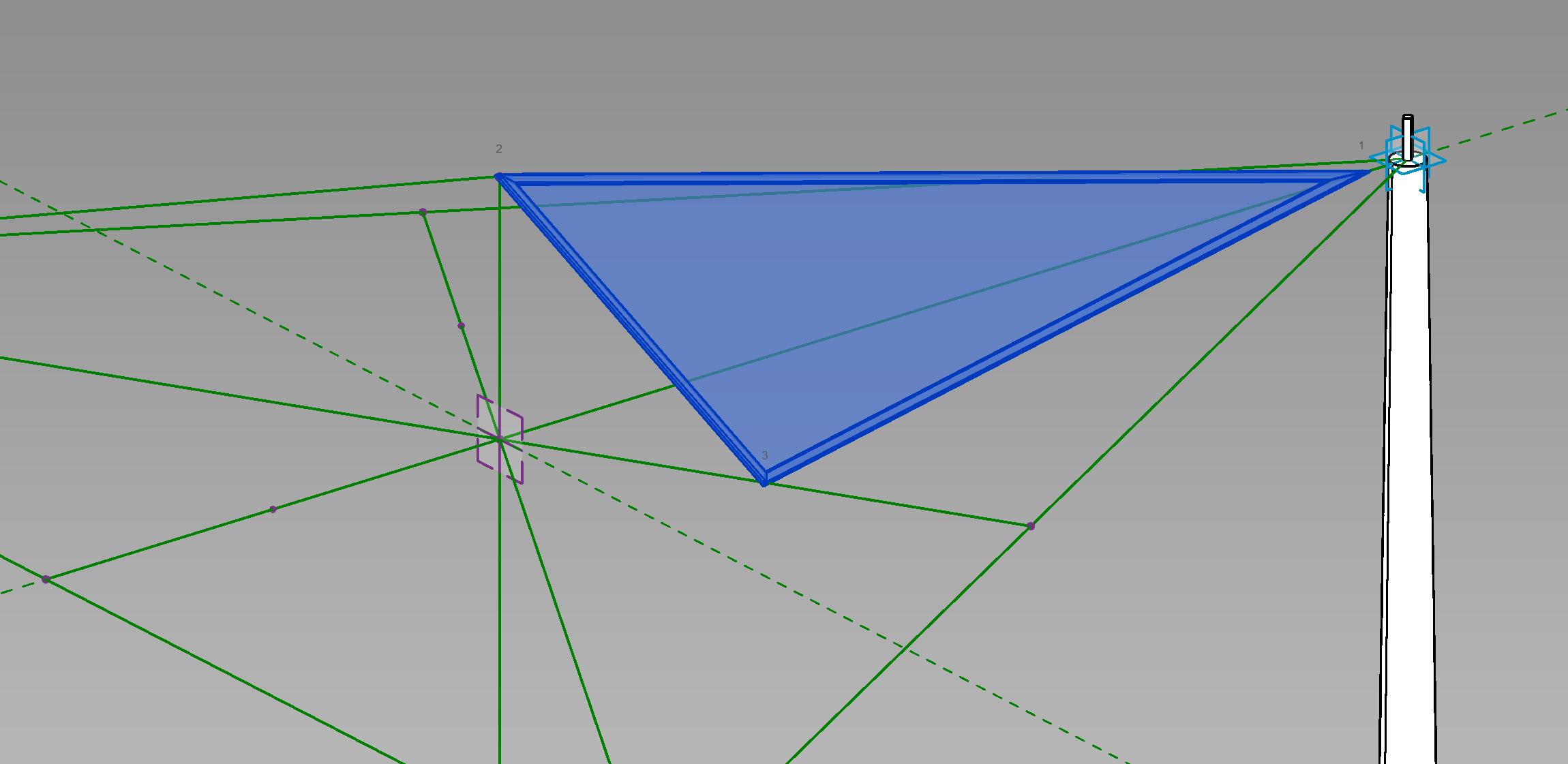

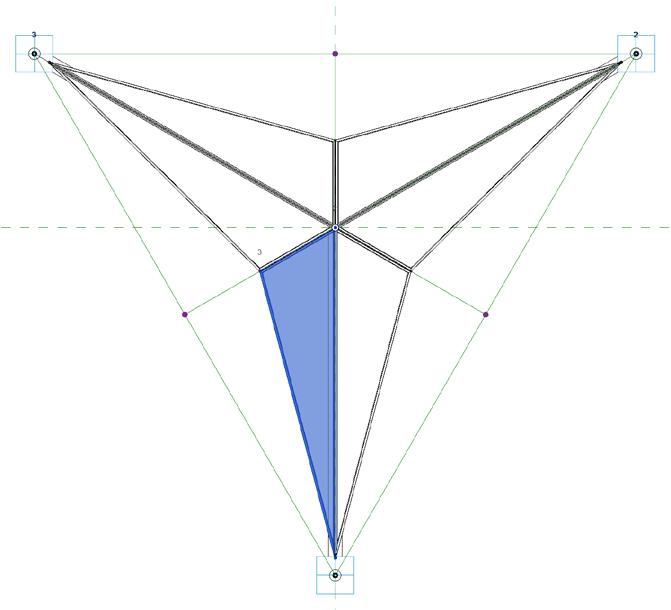

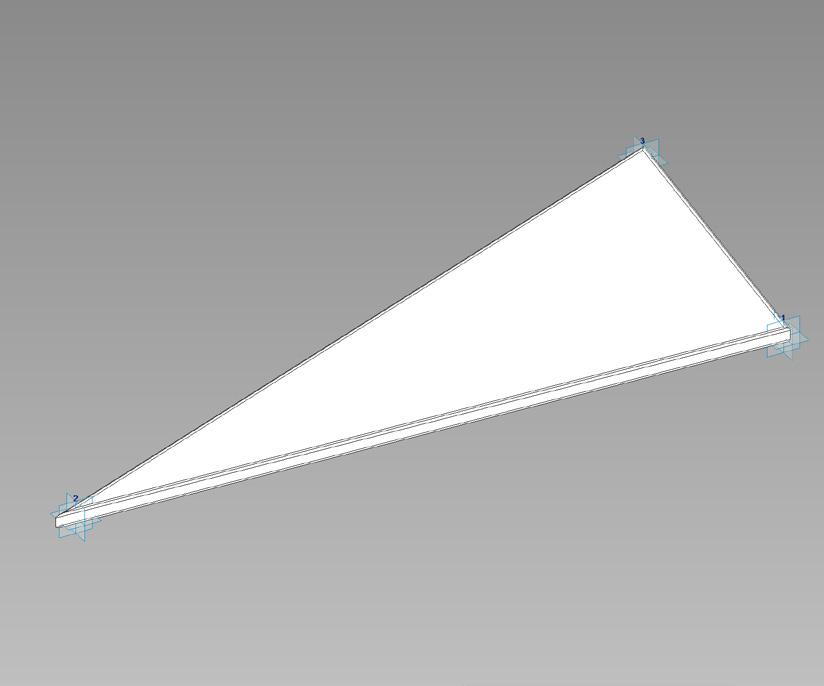

Jetzt erstellen wir eine weitere einfache adaptive Familie. Dieses wird ein einfaches Dreieck mit einem Panel und Kanten sein. Wir werden 6 dieser Einzelpaneele in unserem Sonnenschutzsystem verwenden. Der erste Punkt wird an eine adaptive Ecke angehängt, der zweite Punkt wird an den oberen Mittelpunkt angehängt und der dritte Punkt wird an den Punkt „Open Factor“ angehängt. Während adaptive Ecken fixiert sind, bewegen sich der zweite und der dritte Punkt gemäß dem “Offenen Faktor” und bewegen die daran befestigten Paneele.

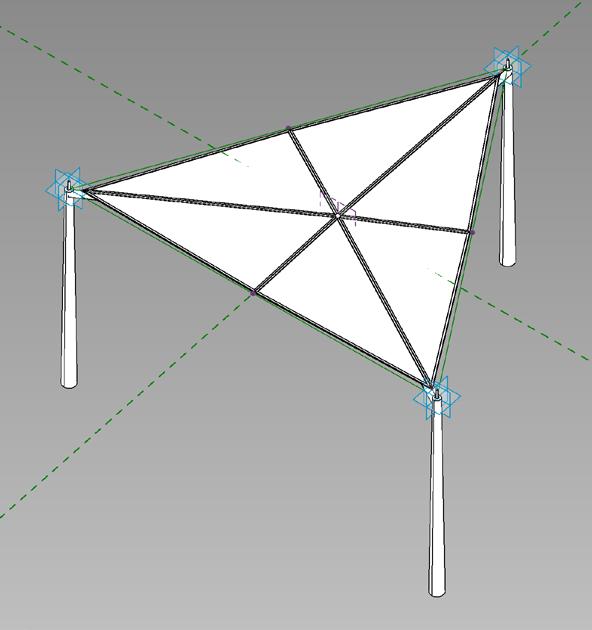

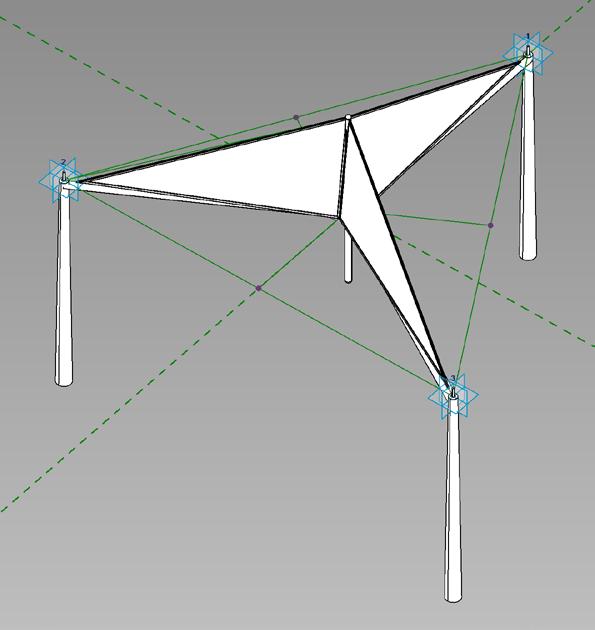

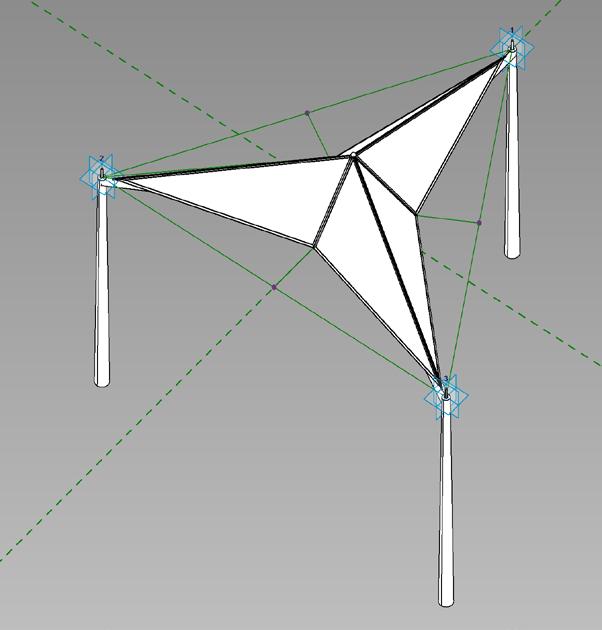

Open Factor: 0.50 Open Factor: 0.90 Open Factor: 0.00
